一辆配备1.6L自然吸气发动机、6AT自动变速器(09G自动变速器)的2010年大众斯柯达晶锐。用户反映:该车无倒挡、无法进入三挡以及高速挡。
故障诊断:首先验证客户描述的故障是否与实际情况相吻合,将车辆进行试车,将换挡杆挂于D挡时,车辆正常行驶,挡位正常,之后逐渐加速,发动机转速持续升高,但是明显感觉挡位没有继续升高。另外,在对车辆进行倒车试验时,发现无倒挡。试车后获得的结果与客户描述相吻合。
先使用解码仪对变速器系统进行故障诊断,发现并无相关故障码。根据维修经验,初步判断为该车自动变速器相关零件损坏导致无法挂挡,于是笔者决定开始拆解变速器。
将车辆移至固定车位,将变速器从车上拆下,并对其进行拆解,然后进行故障分析。查阅维修资料得知,晶锐6AT自动变速器(图1、图2)为拉维尼约嘱式行星齿轮变速器,其D3挡以上的挡位和倒挡挡位均有齿轮组中的K3离合器参与执行(图3)。因此,笔者将故障点集中在K3离合器及与其相连接的部件。

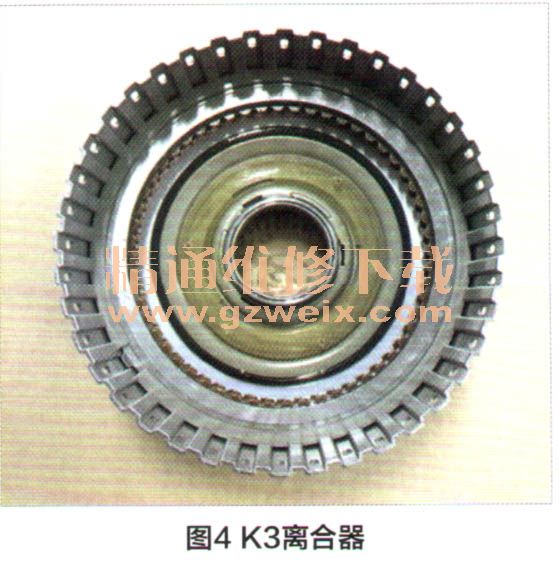

解体变速器后,将齿轮组中的零部件分门别类开来,拆解出的相关零件中09G自动变速器齿轮组中的K3离合器如图4所示,它的作用是将油泵传来的液压动力通过油道,使油液进入活塞后推动零件运作,使变速器脱离2挡,挂入3挡。

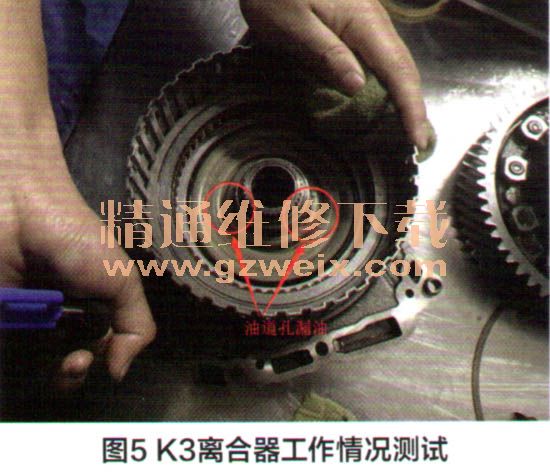

根据之前的分析,故障可能存在于K3离合器。所以,笔者决定对K3离合器的工作情况进行测试。将事先准备好的齿轮油用专用工具注入油泵的油道孔内,该孔连接K3离合器作用于活塞的液压油道。测试过程中,使用高压气枪对准油道孔进行模拟液压试验,正常情况下,K3离合器内的活塞应将摩擦片顶至固定位置,使变速器进入升挡工作。但笔者在实际测试中发现,活塞并不能将内部的摩擦片顶至固定位置,且油泵与K3离合器油路的连接处有齿轮油溢出现象,如图5所示。
因此,经初步判断,故障点可能存往于此,于是笔者将油泵与K3离合器进行拆解,发现油泵上的密封环有一个已经破裂,当挡位切换时,由于油压不足从而导致不能升挡。将此油环进行更换,再进行模拟液压试验,发现K3离合器内的摩擦片可以正常被顶起到固定位置,且连接处无漏油现象。
