一辆行驶里程仅15km的大众新途观。该车无法启动。
    故障诊断：连接诊断仪读取故障码，包括发动机控制系统、变速器系统、制动系统、安全气囊、仪表板、防启动锁等均无法进入。
    首先分析，在这么多系统均无法进入的情况下，导致这个故障的元凶应该是一个共同的问题，而不可能这么多控制单元都同时存在不同的故障。按照此思路这个故障最大的可疑点就只有网关系统了。

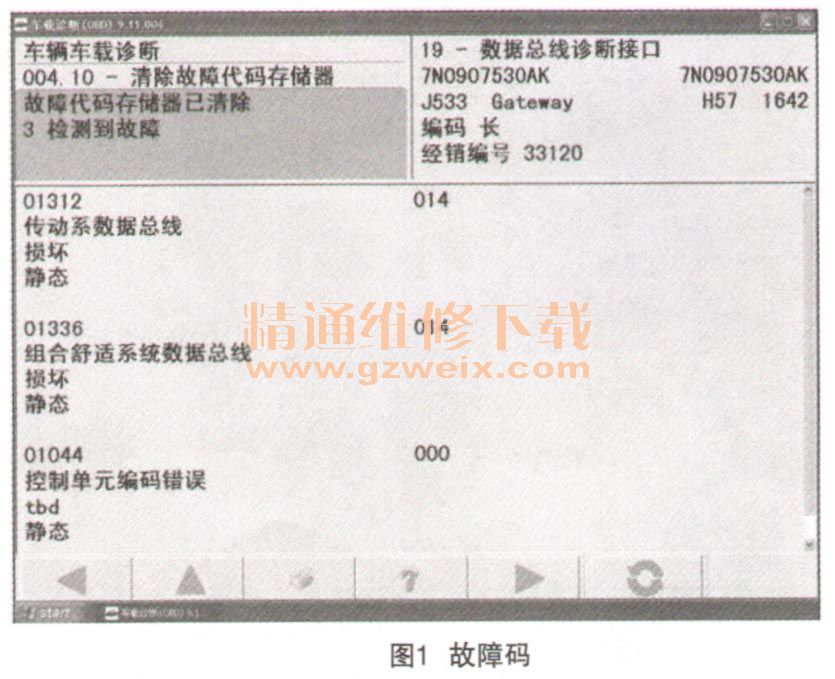

    接下来进入网关系统，意外发现网关系统竟然可以进入，进入后故障码如图1所示。

    唯独网关可以进入，其他系统均无法进入，由于是没销售的商品车，因此应该可以排除是线路方面存在的故障，那么可能性最大的首先怀疑网关本身了。
    首先还是根据电路图对网关的供电和接地进行了细致的检查，发现无任何异常。再进一步检查时发现四驱保险丝熔断。当换上一个全新的保险丝后又马上熔断。说明该保险丝输出系统存在短路或搭铁情况。当拔掉四驱控制单元的连接插头后，连接保险丝就不再烧毁，由此说明四驱控制单元内部有短路情况。

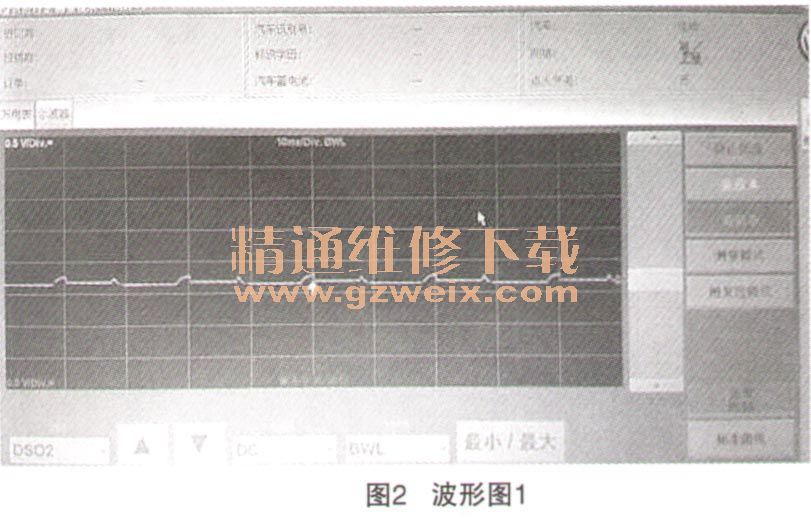

    满以为拔掉四驱控制单元插头，保险丝已经恢复正常情况下，问题都能够解决。哪知问题没这么简单，发动机依旧无法启动，同样不能进去的控制单元仍然无法进去，接下来只有来看看CAN线的波形图了（如图2所示）。

    驱动CAN高低压线的波形，通过图2可以看出该CAN高低压线都为0，这个明显存在异常，可能的故障原因应该是驱动CAN高低线存在对地短路情况。为了安全起见，首先还是代换了一个全新网关，再次测量波形发现波形依旧还是0，但是该波形相比原车网关的波形有较明显振幅，由此可以说明之前网关确实存在问题，但是该车相关线路应该还有故障存在。
    接下来继续分析问题，让笔者深感奇怪的是，该车四驱控制单元损坏，烧毁保险丝导致驱动系统均无法进入，但是该故障已经排除的情况下且更换了网关，故障为何还是存在，难道四驱控制单元内部损坏引起网关损坏，还会引起相关其他控制单元的损坏吗？
