大众新帕萨特轿车雨刮不回位

来源：本站整理作者：佚名 2019-04-23 08:37:12

    一辆行驶里程约3万km的大众新帕萨特轿车。用户反映：该车雨刮不回位。
    故障诊断：事故车修复后雨刮关闭后不回位，如图1所示。

    用VAS6150检测车辆BCM控制单元J519，系统无故障码。

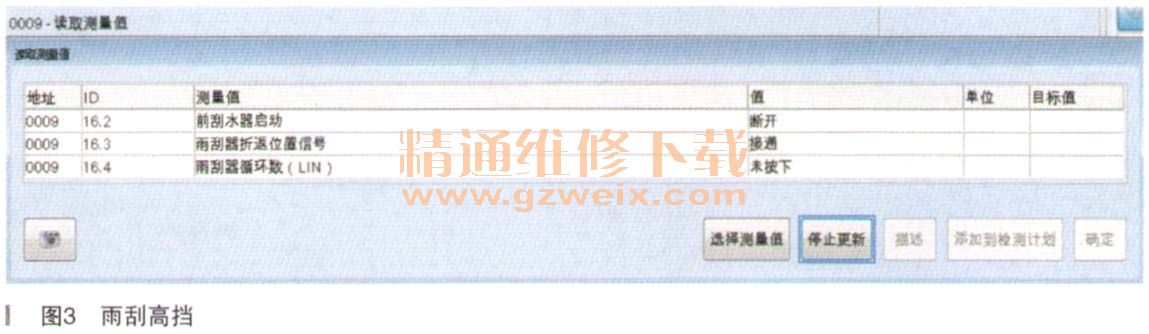

    读取单元J519雨刮开关数据流，各挡位状态显示正常，如图2和图3所示。

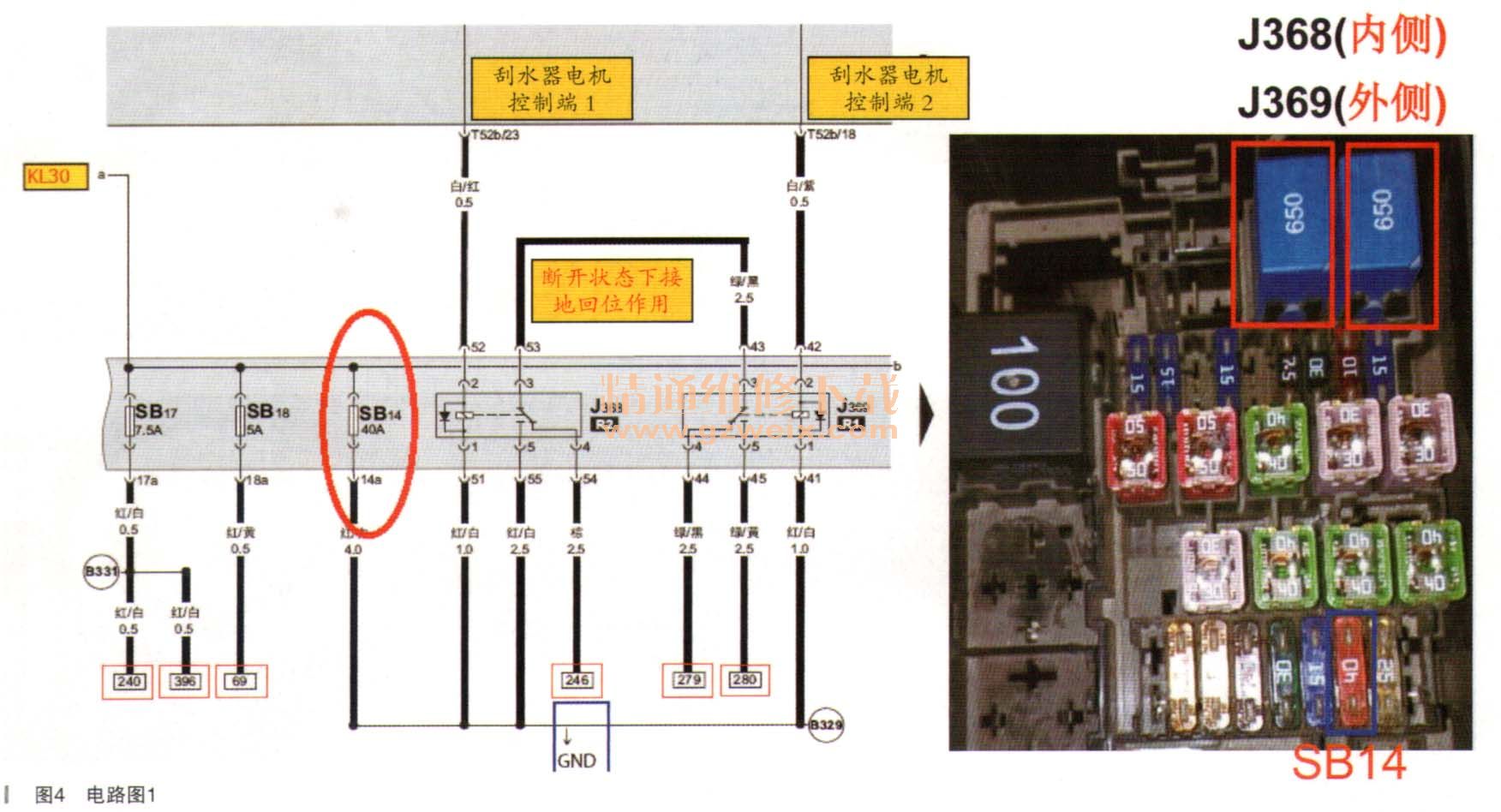

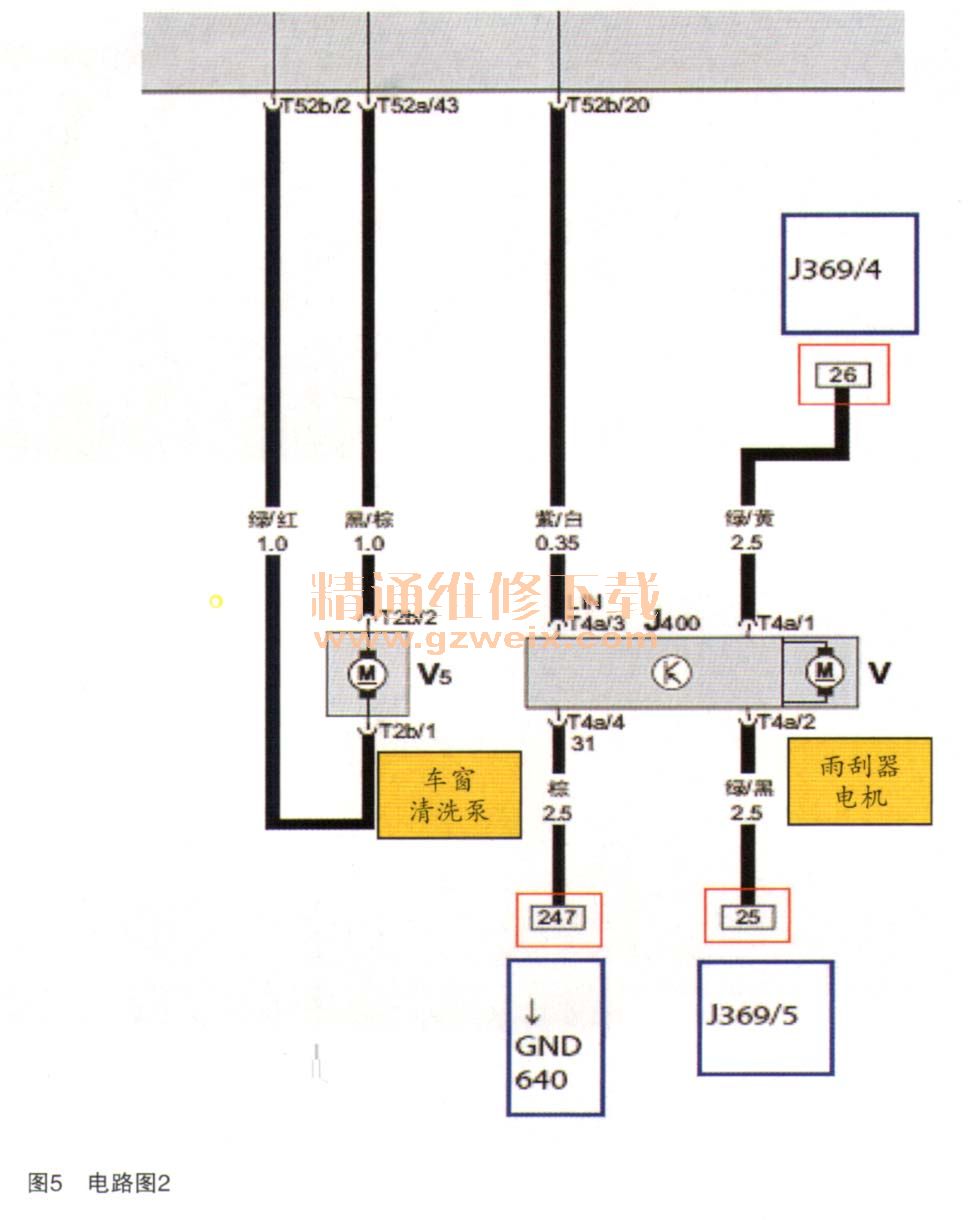

    新帕萨特雨刮系统电路图如图4和图5所示。

    J368（内侧）R2：J519控制吸合，雨刮低挡工作。
    J369（外侧）R1：J519控制吸合，雨刮高挡工作。
    LIN线用来调整间隙刮水时间及识别刮水器位置，控制复位和维修位置。

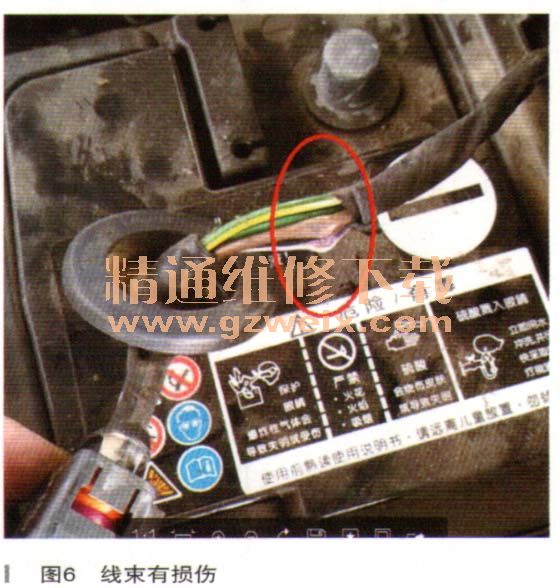

    检查供电保险丝、继电器未发现异常，拆装落水板后发现防火墙部位线束有损伤（如图6所示），复位线和接地线有短路现象，包扎处理后装复试车，故障排除。
