大众新帕萨特轿车雨刮不回位
来源:本站整理  作者:佚名  2019-04-23 08:37:12

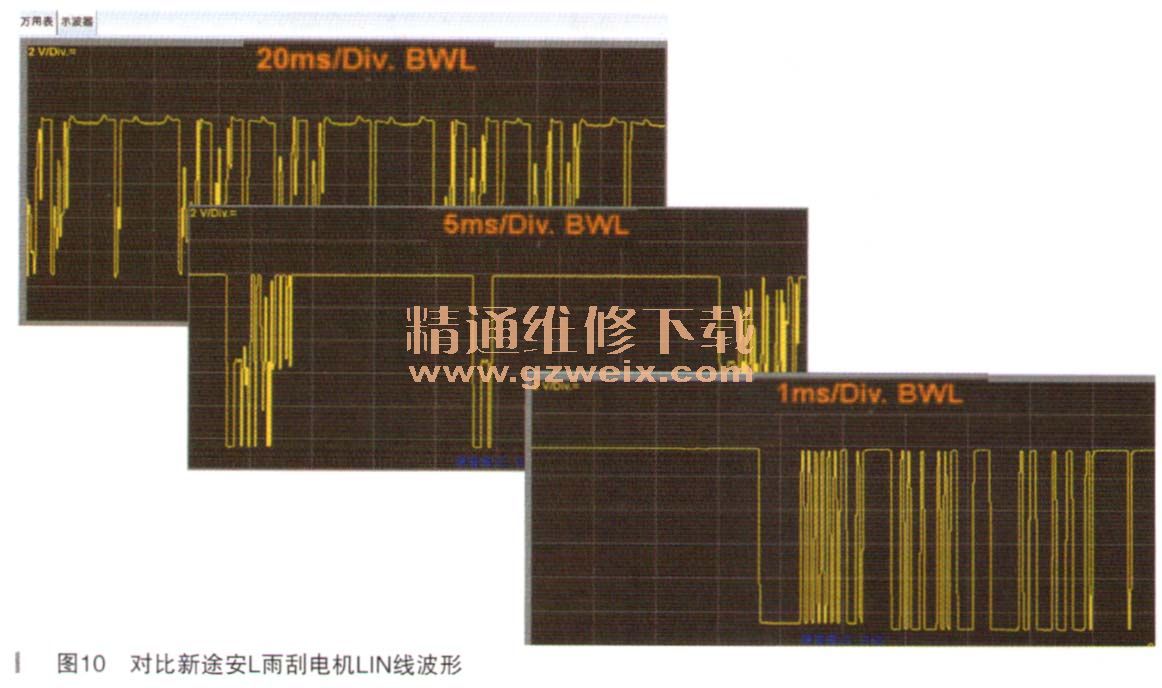

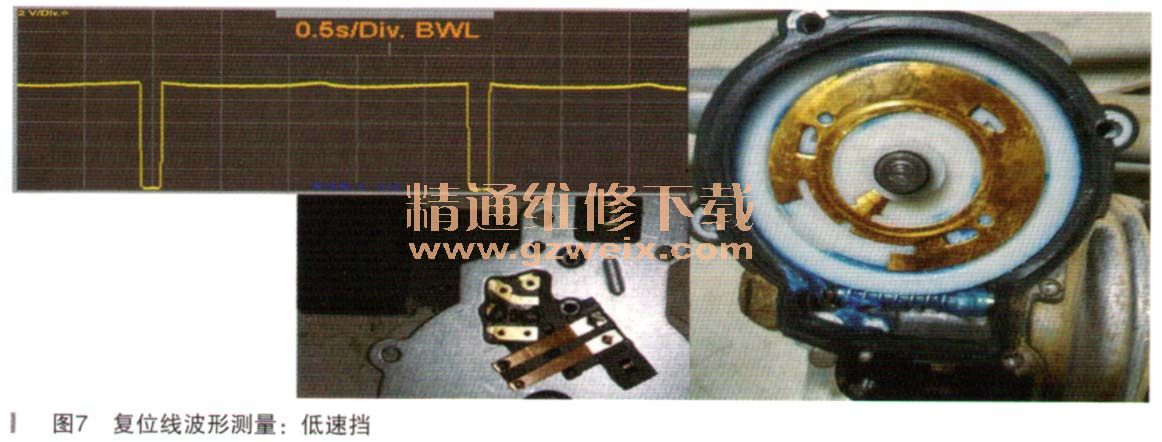

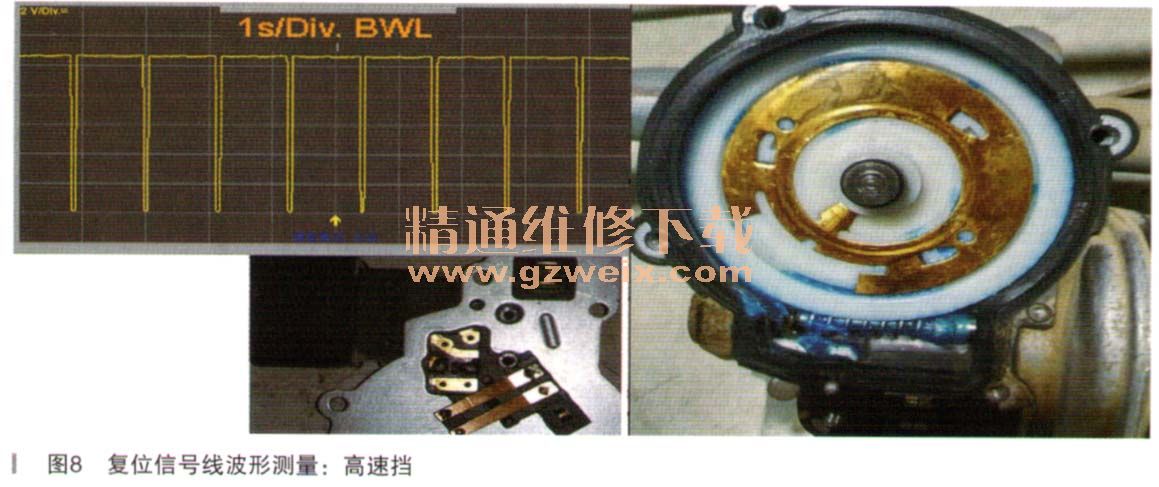

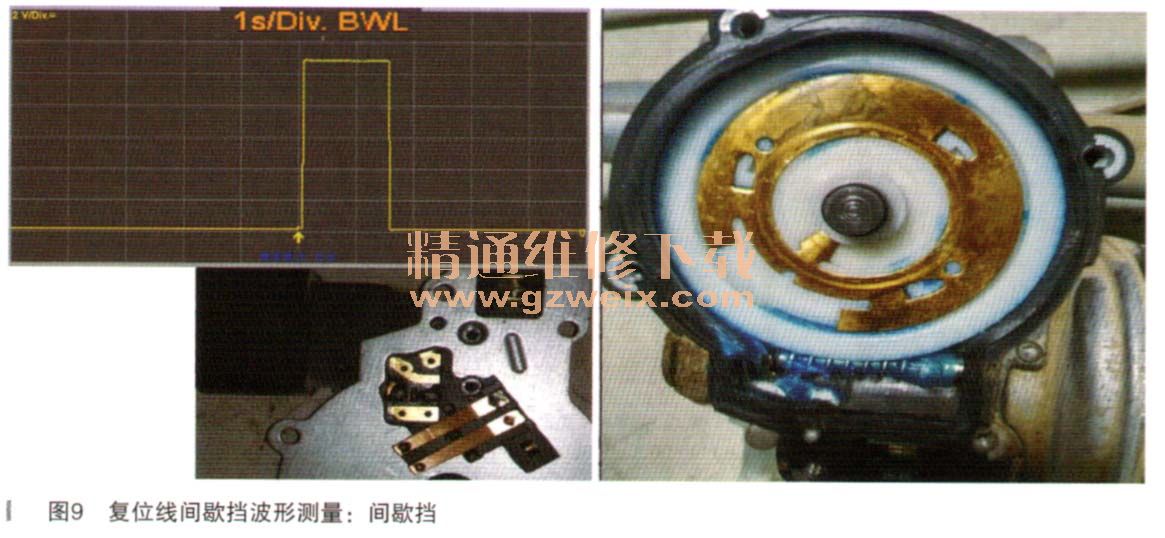

    故障总结:故障排除后突然觉得很奇怪:LIN线对地短路为什么BCM控制单元没有报故障码?于是对该LIN线做波形测试,如图7~图10所示。

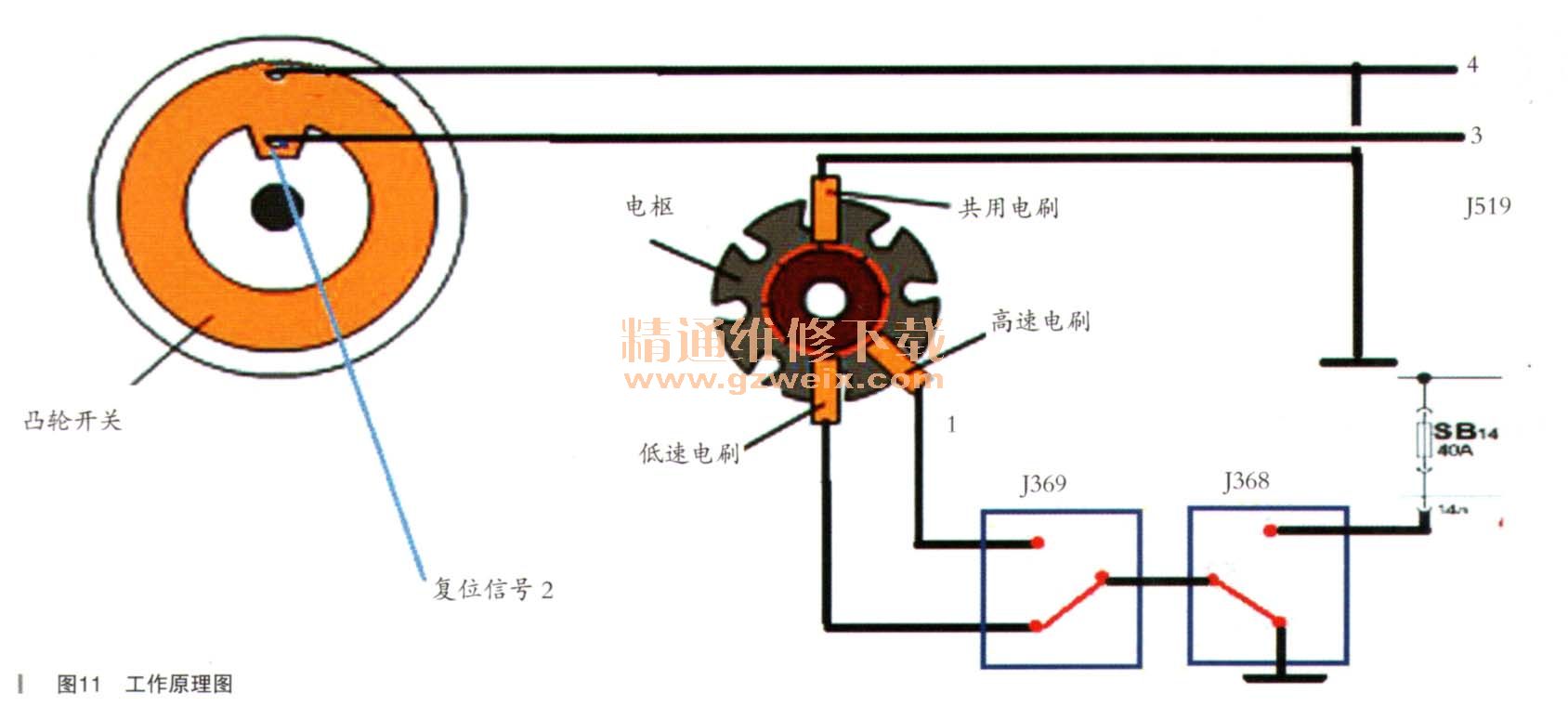

      根据实物绘制工作原理图,如图11所示。

    J368控制刮水电机电源(雨刮低挡、高挡均通电吸合)。
    J369控制切换雨刮电机高低挡(雨刮高挡通电吸合)。

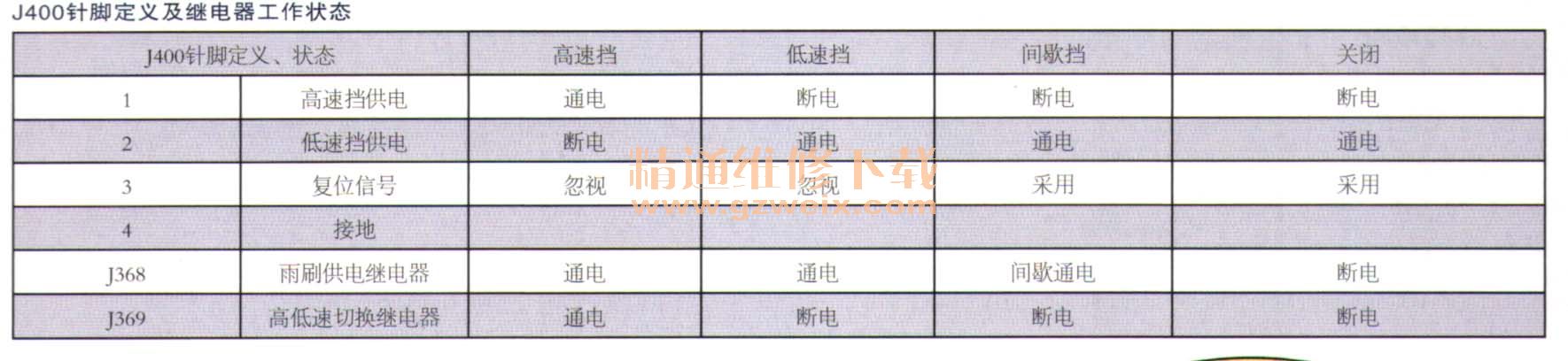

    全新帕萨特雨刮电钧400针脚定义及继电器工作状态如表所示。
