大众辉昂轿车座椅记忆功能失效检修
来源:汽车维修技师  作者:佚名  2020-07-07 09:59:52

     一辆行驶里程约2.6万km的大众辉昂轿车。客户反映:该车座椅记1忆功能无法使用,自己反复设置也不成功。

    故障诊断:接车验证故障时发现,当按下SET按键时,该按键上指示灯无法点亮,相当于记忆功能无法激活,进一步的设置自然也无法进行。下面来熟悉下辉昂记忆座椅的工作特点。

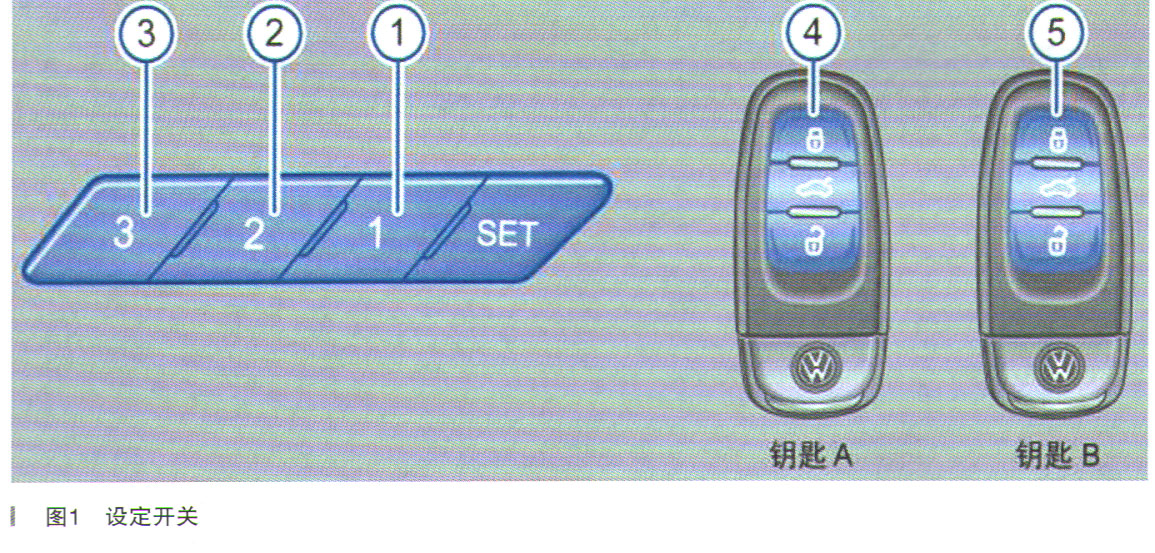

    如图1所示,左侧为安装在左前门饰板上座椅设定开关,按照说明书,辉昂车辆座椅可以存储三个不同的位置①②③,而两把钥匙分别可绑定位置④和⑤。存储座椅位置其实非常简单,具体步骤:打开点火开关,将座椅移动到合适的位置,同时调节好车外后视镜的位置,按下SET按键(按键上指示灯会点亮),10s内按压需要设置的记忆按钮1/2/3,一个声音信号确认存储该记忆按钮的位置设置成功。目前按SET按键没反应,是否故障的原因就在SET按键本身呢?

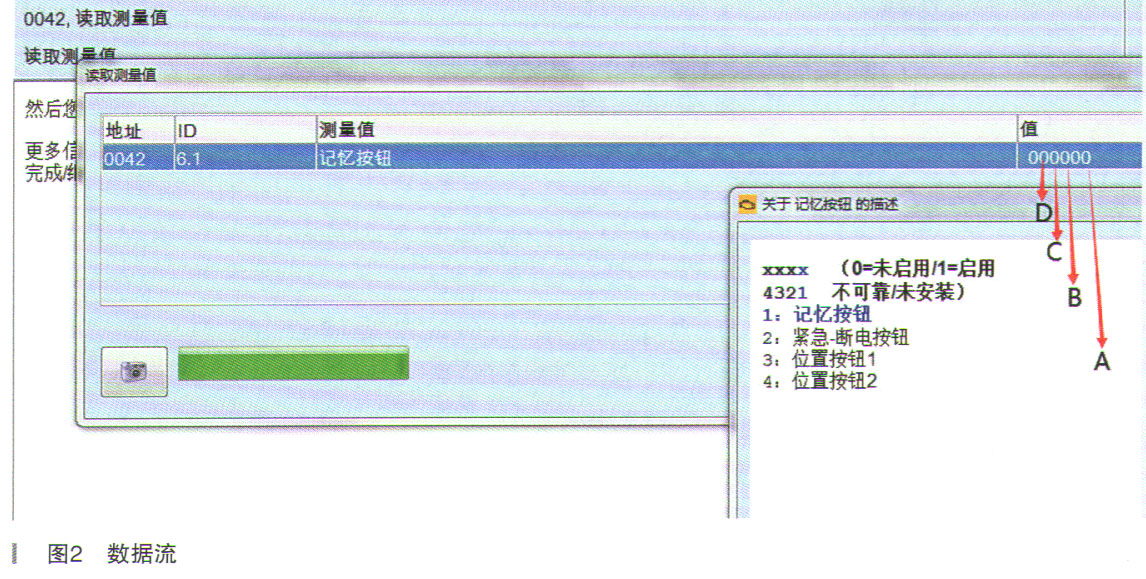

    连接诊断仪读取系统故障码,0036-驾驶员座椅调整装置故障码为03332座椅高度调整电机无或错误的基本设置匹配;0042一驾驶员侧车门电子设备故障码为02122记忆按钮不可信信号。02122故障码指向的正是记忆SET按钮,该按钮信号不可信,是否就是该按钮损坏或接触不良呢?本着先易后难的原则,先来看看SET按键的数据流(如图2所示),分别依次按下图1中的SET和1、2、3按键,对应的图2中A/B/C/D四组分别显示由。变为1,其中。代表没按下,而1代表按钮被按下。由此可见,该几个按键完全正常,那为啥会记忆02122故障码呢?难不成和SET按键无关?
    反复思考故障码02122已经没有明确的突破口了,要深入检查的话只有拆门板,更换SET按键来尝试了。不过数据流的显示可以确认几个按键都没问题,那就从03332故障码来入手。该故障码含义是座椅高度调整电机无或错误的基本设置匹配,那就按照该故障码的提示,对驾驶员座椅做一个基本设置来看看结果。

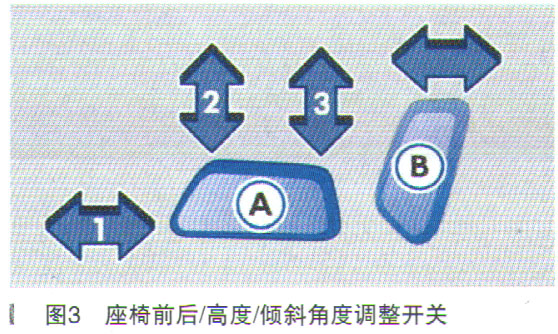

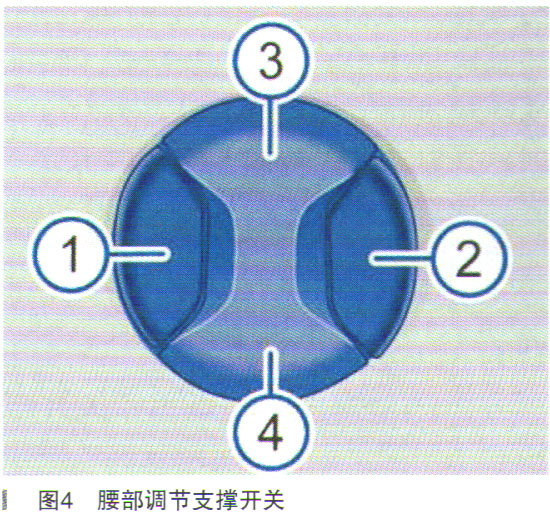

    通过诊断仪VAS6150进入0036,选择引导性功能,选均810的基本设置,选择校准驾驶员侧座椅调节装置,按照诊断仪的提示,首先操作开关(如图3所示中A开关),按照图3中各按键中的1/2/3顺序分别调节:开关E418纵向调整V28电机先往前移动到极限,然后再往后到极限;E421座椅高度按钮控制V243先往上调整到底,然后往下调整到极限;E424按钮座椅倾斜度调节V138电机先到高极限,然后到低极限位置;再操控图3中的B按钮E425,通过电机V45调节靠背往前移动到极限,再往后调节至极限;以上均调节成功后,诊断仪程序会继续要求调节(如图4所示):E335腰椎支撑高度调节按钮先上后下调节V129电机分别至极限位置(图3中先按③再④);E336腰椎支撑装置纵向调节按钮先前再后调节电机V125分别至极限位置(先①后②);调节成功后诊断仪屏幕显示如图5所示。



[1] [2]  下一页
