一辆行驶里程超3万 km的别克君越3.0 L轿车，据车主反映，该车室内灯不亮。

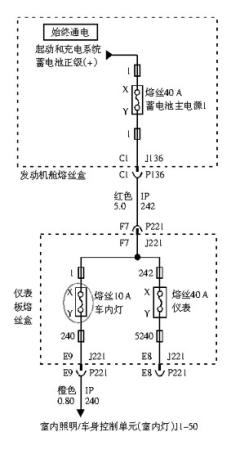

经检查，所有室内灯都不亮。检查仪表板熔丝盒中的室内灯熔丝，已经被拔下，插入10 A熔丝立即熔断。于是将此熔丝拔下，在熔丝插脚两端X脚与Y脚（图1）之间串入21 W的试灯，试灯亮度很高，这说明电路中存在短路。坐在驾驶员座椅上，并将全部车门关闭，发现试灯熄灭，这时将前部的2个阅读灯和后部的2个阅读灯打开，阅读灯能够正常点亮，这说明阅读灯的灯泡是好的，而且可以确定室内灯不亮的故障现象是在打开车门时出现，而在关闭车门时消失。

查阅室内灯电路图（图2），发现从车身控制单元BCM的J1-43脚输出1个最高电压为12 V的变光电源，送给室内灯总成内的常闭触点，然后为室内顶棚灯和4个车门饰板的照明灯提供电源。因为车门打开时故障出现，也就是说只要车身控制单元BCM的J1-43脚输出的变光电源工作，熔丝就会熔断。参考电路图，首先断开仪表板熔丝盒后部的P220/C4插头，熔丝熔断的故障现象就消失了，但此时室内顶棚灯和4个车门饰板上的照明灯都不能点亮。于是又断开插头P390（在右侧C柱饰板内），并将之前断开的P220插头重新安装，可以看到4个车门饰板的照明灯能够正常点亮。

　　从上面的检查可以看出，短路部位应该出现在插头P390之后的线路或部件上，也就是室内顶棚灯或其线路上。拆开车内顶棚，果然在顶棚右后拉手处发现有线路破损（图3）。

在将线路破损外皮妥善包裹，修理后试车故障排除。

此故障看起来比较困难，但经过正确地分析故障现象并参考电路图就可以比较容易地解决。如果没有电路图，此故障检修起来会比较困难。
