一辆2010年别克君越3.0轿车。客户反映：该车发动机警告灯报警，并伴有轻微抖动。
故障诊断：

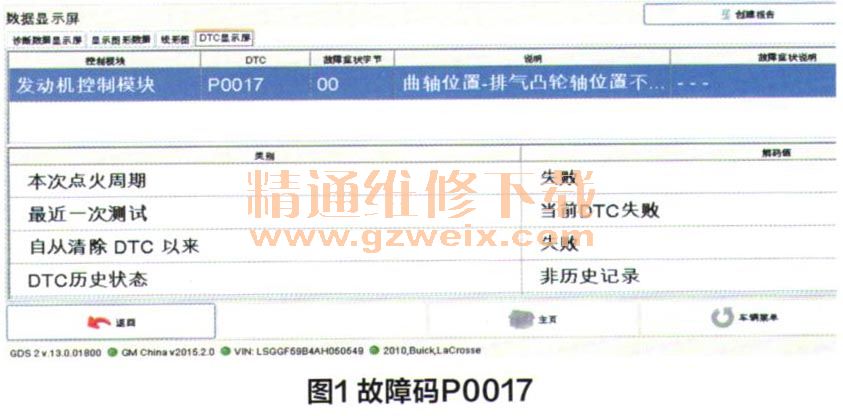

（1）外观检查未见异常，常规检查机油液位等正常，用诊断仪GDS检测故障码（图1），“P0017-00，曲轴位置与排气凸轮轴位置不合理，缸组1”。缸组1指1、3、5汽缸。
（2）检查发动机缺火数据及其他数据正常，用诊断仪作动（人为指令）缸组1排气凸轮轴调节执行器，凸轮轴位置无变化（图2），怀疑是故障码的牵制，清除故障码，但作动仍无变化。

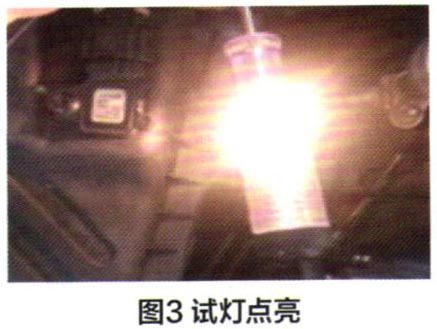

（3）作动缸组2排气凸轮轴调节执行器，正常响应。拔下缸组1的排气凸轮轴调节电磁阀插头，连接试灯测试，作动缸组1排气凸轮轴调节执行器，试灯能点亮（图3）。

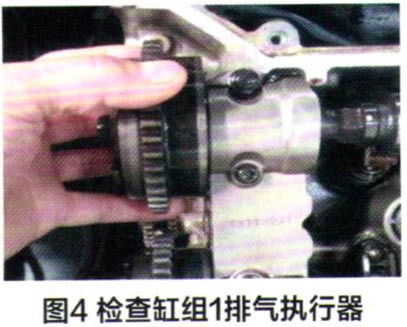

（4）拆下缸组1排气凸轮轴调节电磁阀，测量线圈电阻2.3Ω，正常。怀疑电磁阀内部卡滞，将缸组1与缸组2的排气凸轮轴调节执行器对调，试车故障依旧。通过上述测试，验证缸组1排气凸轮轴调节电磁阀及信号没问题。此时怀疑凸轮轴调节执行器本身或油路故障，拆开正时罩，检查执行器及油路正常，但是感觉缸组1排气凸轮轴调节执行器回位不好且旷量较大（图4）。
（5）将缸组1与缸组2的排气凸轮轴调节执行器对调（二者配件号相同），结果是故障转移，故障码变为“P0019-00，曲轴位置与排气凸轮轴位置不合理，缸组2"，同时发动机抖动。装回原缸组2排气凸轮轴调节执行器，对缸组1排气凸轮轴调节执行器更换新件，发现存储故障码“P0300-00，检测到发动机缺火”。观察数据流显示缸组1在凉车状态下失火不明显，热车失火严重（图5）。
（6）检查缸组1的点火线圈共用搭铁线正常，测量缸组1的汽缸压力均比缸组2低100kPa。分析缸组1出现了共性问题，怀疑配气正时不正确，检查配气正时记号未见异常，检查两个次级链条长度一致。
（7）安装配气机构试车故障依旧，测量缸组1排气背压，怠速时压力表指针几乎不动，加速2000r/min时指示5kPa，背压正常。怀疑ECM模块喷油器信号有问题，ECM有一个65V的升压电容，65V接至喷油器线圈正极，ECM控制各喷油器线圈负极，喷油器打开之后以12V保持开启。测量ECM输出的喷油器波形，正常。
