一辆行驶里程超20万km的2006年别克君越2.4轿车。该车制动灯不亮。

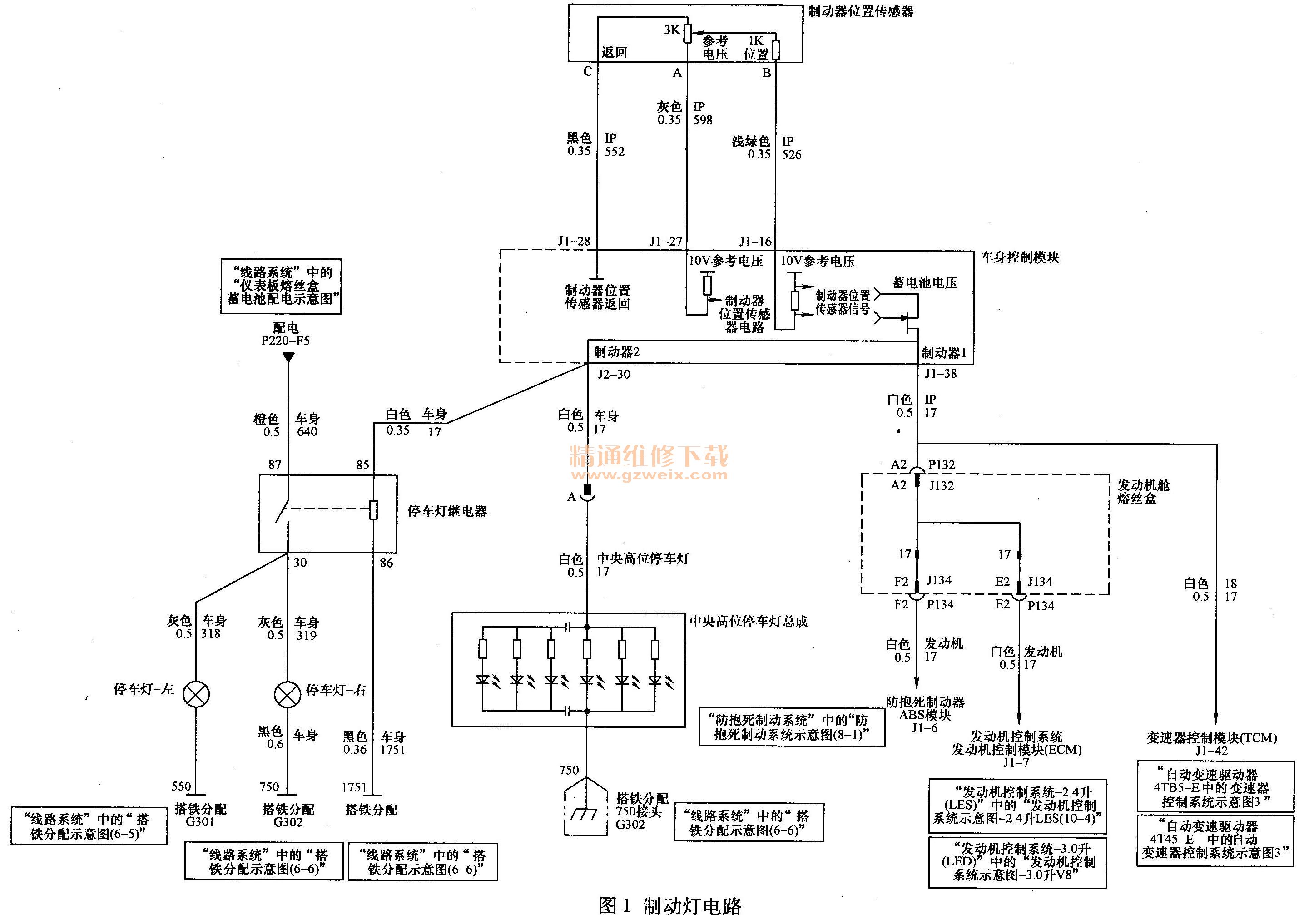

    故障诊断：君越轿车制动灯控制电路与以往别克有所不同，电路如图1所示，由原来的制动灯开关变为制动踏板位置传感器，信号传递给车身控制模块（BCM ），BCM收到制动信号后，由其J2-30端输出1 2V电压信号，一路直接点亮高位制动灯（LED）；另一路控制制动灯继电器工作，由继电器点亮两个后部制动灯。根据这一控制特点，在踩制动踏板时观察高位制动灯，发现已点亮，只是两个后部制动灯不亮，这样就排除了制动踏板位置传感器及BCM故障可能性，故障范围仅锁定在BCM之J2-30端输出之后的电路，包括制动灯继电器。打开发动机罩下熔丝继电器中心，结果里面没有找到制动灯继电器。查阅电路图，也没有找到继电器位置。估计该继电器与BCM距离不会太远，BCM就在转向盘下面仪表台里面，于是掀开仪表左侧的盖板，结果露出两个继电器。在踩制动踏板时，蓝色的继电器内部有“咔嗒”声，此时测量其87端有12V电压输入，但30端没有电压输出，判断继电器损坏。更换后制动灯能正常点亮。
