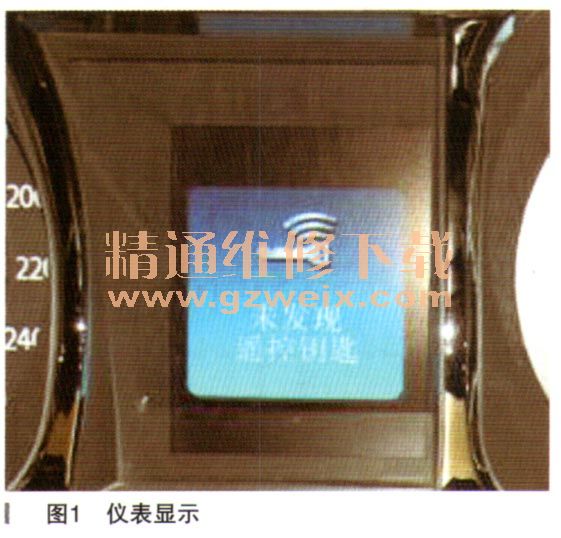

一辆行驶里程约4.9万km的2011年别克君越轿车。客户反映:该车用遥控钥匙在车外可以启动车辆,车内启动没有反应,仪表显示未发现遥控钥匙(如图1所示),需将遥控钥匙摆放在备用钥匙槽才可以启动着车。

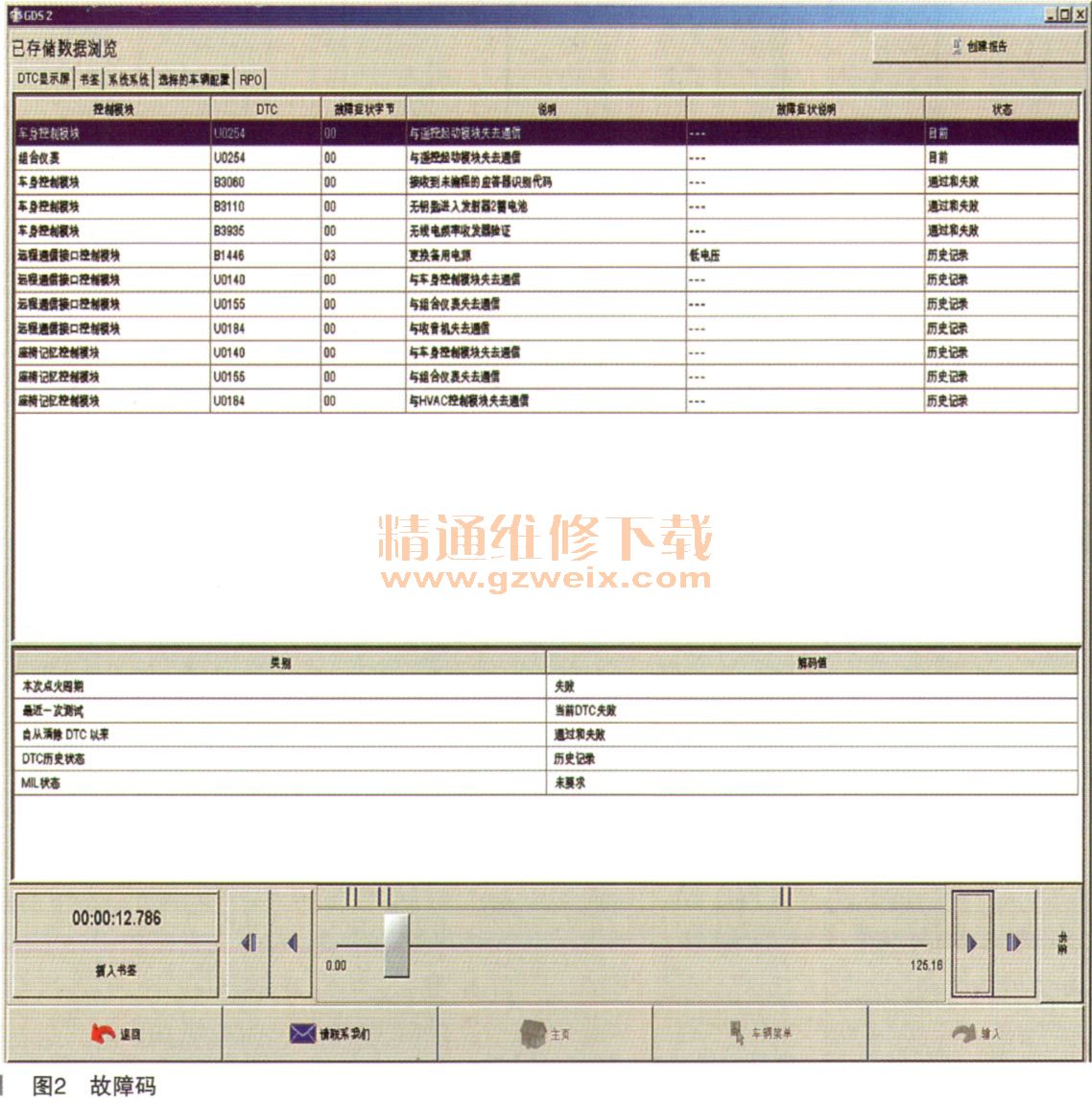

故障诊断:根据故障现象,技师连接诊断仪读取数据,存储如下故障码(如图2所示):
·U0254与遥控启动模块失去通信
·B3060接收到未编程的应答器识别码
·B3110无钥匙进入发射器2蓄电池
·B3935无线电频率收发器验证
·B1446更换备用电池
随后验证客户所说的现象,验证后确认故障存在。技师用遥控钥匙在车外5m范围内,可以用遥控启动车辆,可是在车内无法启动,并且仪表显示未发现遥控钥匙,必须将遥控钥匙摆放在备用钥匙槽处(如图3所示),才可以应急启动。
查阅遥控车辆启动电路说明:车身控制模块接收到来自遥控门锁发射器的信号,指示遥控车辆启动请求;车身控制模块使用相应输入以确认系统是否为遥控车辆启动工作。
当车身模块确定遥控车辆启动所需的所有条件都满足时,通过串行数据发送信息至发动机控制模块。
当启动无钥匙启动按钮时,启动信号给PEPS模块,PEPS模块激活车内遥控天线,检测遥控钥匙的合法性,当检测到钥匙合法后遥控接收模块向BCM发送请求信号,再通过串行数据给ECM,请求启动车辆。
技师根据故障现象分析,可能存在以下儿方面:
·蓄电池或线路故障
·遥控器、遥控电池或模块故障
·系统程序及外接其他用电器干扰
