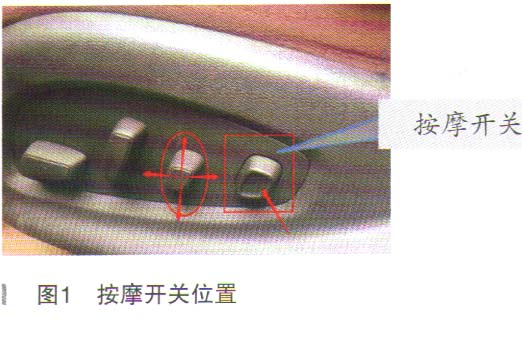

故障诊断：首先询问客户在平时使用中是否正常，然后确定此车是否存在客户报修的故障，在按下按摩按钮（如图1所示）之后，座椅靠背没有任何震动的感觉，也没有任何腰部支撑的变化。

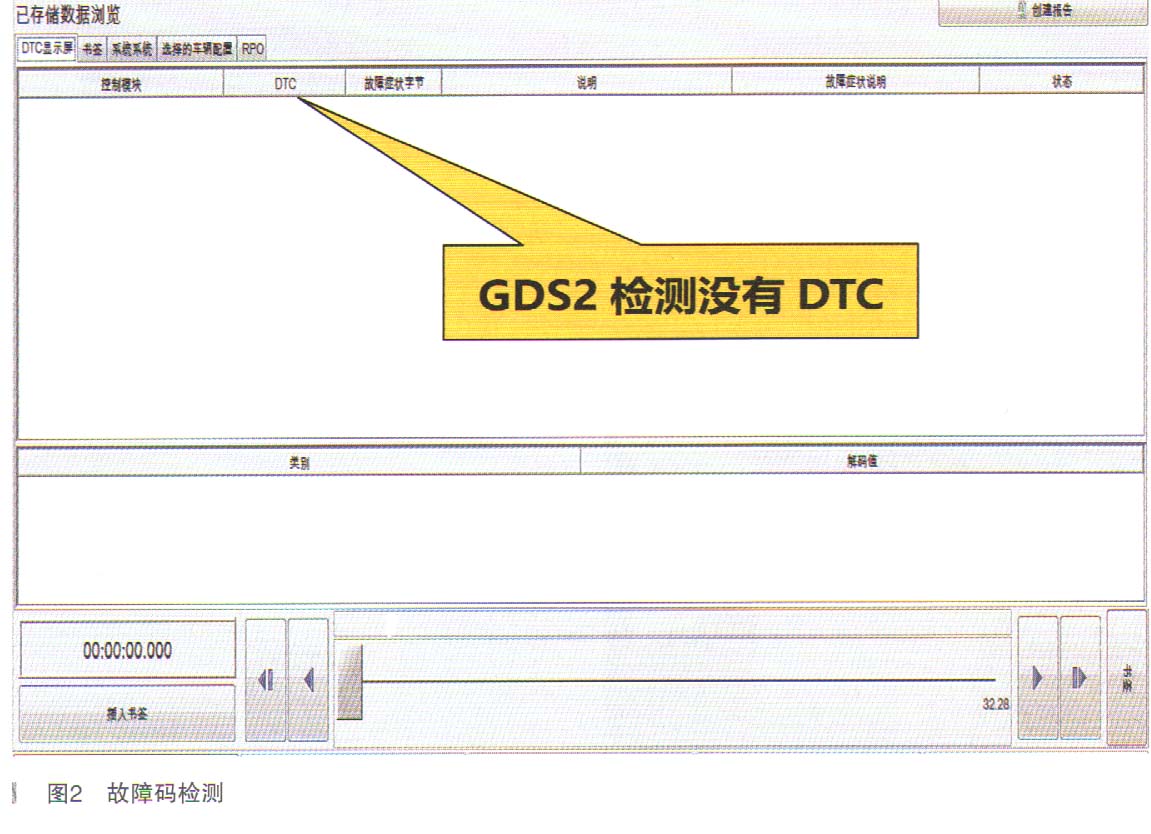

    连接故障诊断仪GDS2读取故障码，结论是GDS2检测全车模块，没有DTC储存（如图2所示）。

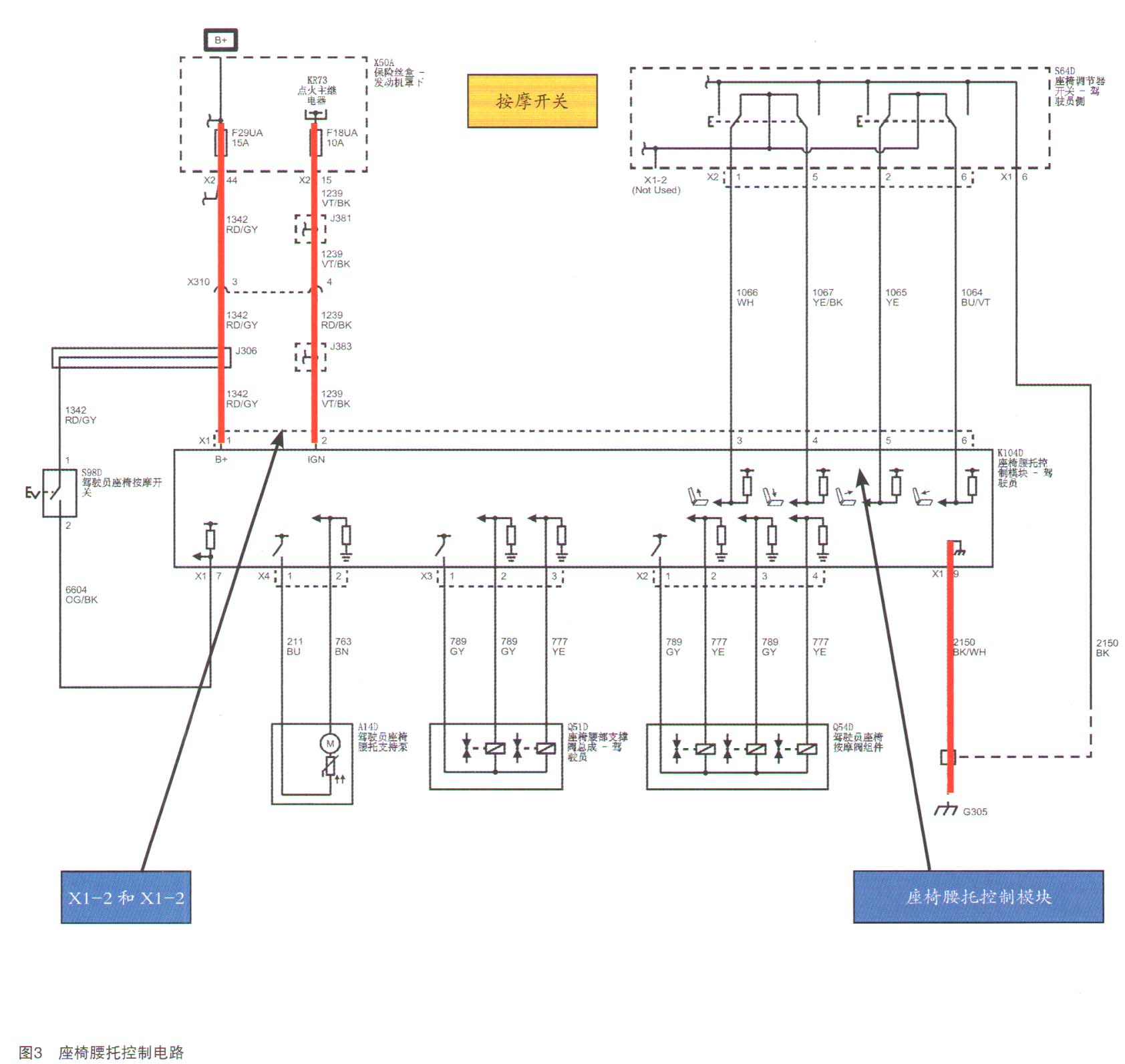

    查阅相关维修手册调取电路图（如图3所示），同时了解座椅按摩功能的工作原理。

    从资料中知道，按摩分为两个部分：腰部支撑操作和腰部按摩操作。

    腰部支撑操作包括左前和右前的座椅腰部支撑功能，是由单独的腰部支撑控制模块和开关控制。

    当按下腰部支撑开关给腰部支撑充气时，腰部支撑控制模块的充气信号电路电压降低，指示腰部支撑充气指令。为响应该信号，腰部支撑控制模块给座椅腰部支撑调节器阀总成的充气电磁阀通电。同时，模块通过腰部支撑泵控制电路向泵提供蓄电池电压。泵运行后给相应的腰部支撑气囊充气，直到松开开关。

      当按下开关使腰部支撑放气时，腰部支撑控制模块使放气电磁阀通电，释放气囊中的空气，直到开关松开。

    腰部按摩操作是按下座椅按摩开关，腰部支撑控制模块信号电路电压降低，指示腰部按摩指令。为响应该信号，座椅腰部支撑控制模块通过腰部支撑泵的控制电路，提供蓄电池电压并启动腰部支撑泵。同时，模块及时给座椅按摩阀总成的充气和放气阀通电，以进行腰部按摩操作。还可以随时通过按下按摩开关停止按摩操作，否则运行10min后会白动停止。
