及时根据维修手册的检测步骤，用试灯测试按摩开关的开关功能是否正常。
测试中试灯一应该在开关变化的同时有一亮暗变化，判断开关正常。
拔开腰托控制模块的插头X1、测量X1-2和X1-1上的电源：X1-2在点火钥匙打开时有电压；X1-1一直有B＋电源；保险丝F18UA、F29UA全部正常；X1-9至G305搭铁正常。
通过初步检查，可以得出外部电路没有异常的结论，故障原因有可能是泵或者模块故障。

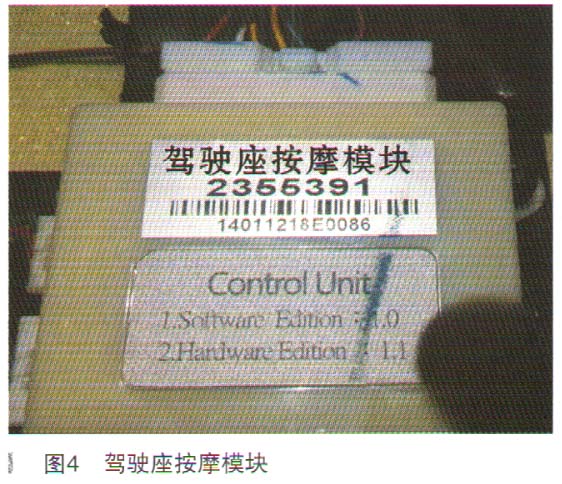

技师根据上述检查，基本倾向为模块故障，于是便更换了新的模块（如图4所示），但安装后测试结果故障依旧。
既然检测线路电源没有异常，模块也是新的，还会是什么问题呢？重新查看电路图，感觉电路也没有什么复杂的地方，只有两个电源和一个搭铁，还有一个开关……
如果开关、模块、电源等部件没有问题，那很可能是线路上的隐蔽故障导致了座椅按摩功能不正常？

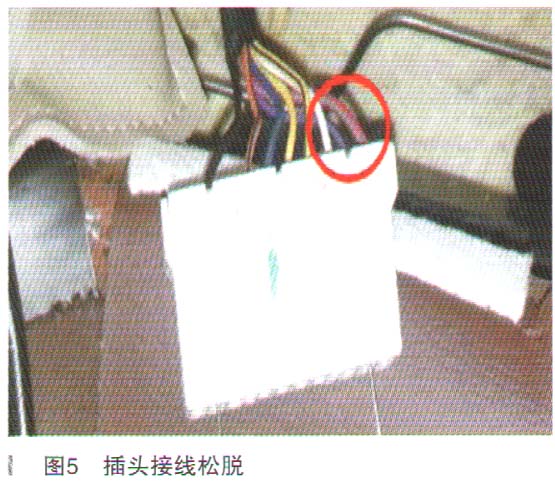

带着这样的疑惑重新梳理和细查各模块的插头接线时，果然发现了腰托模块的线束电源针脚有松旷脱离现象，如图5所示。
随后处理了线束的针脚后测试，故障现象消失，按摩功能可以正常使用。
故障总结：在维修工作中，对故障的判断不能轻易草率处理，诊断过程需要细致、反复的验证。特别是有些故障的判断涉及更换价格较高的配件，很容易造成不必要的经济损失。
