别克GL8右侧转向灯闪烁异常检修
来源:汽车维修与保养  作者:佚名  2020-01-15 11:12:32

     一辆行驶里程约5000km、搭载2.0L发动机和6AT变速器的2018款上汽通用别克GL8(豪华版)车。车主反映:该车打右转向灯时右侧转向灯闪烁过快,但打开双闪警示灯时,闪烁速度正常。


    故障诊断:接车后,首先检查全车转向灯光,发现:向右打转向开关时右侧转向灯正常闪烁3次之后闪烁速度明显变快,但向左打转向开关时左侧转向灯闪烁正常,打开双闪警示灯时左右侧转向灯均闪烁正常。检测两侧转向灯时发现,全部转向灯都可以点亮,排除转向灯缺失导致此故障的可能。

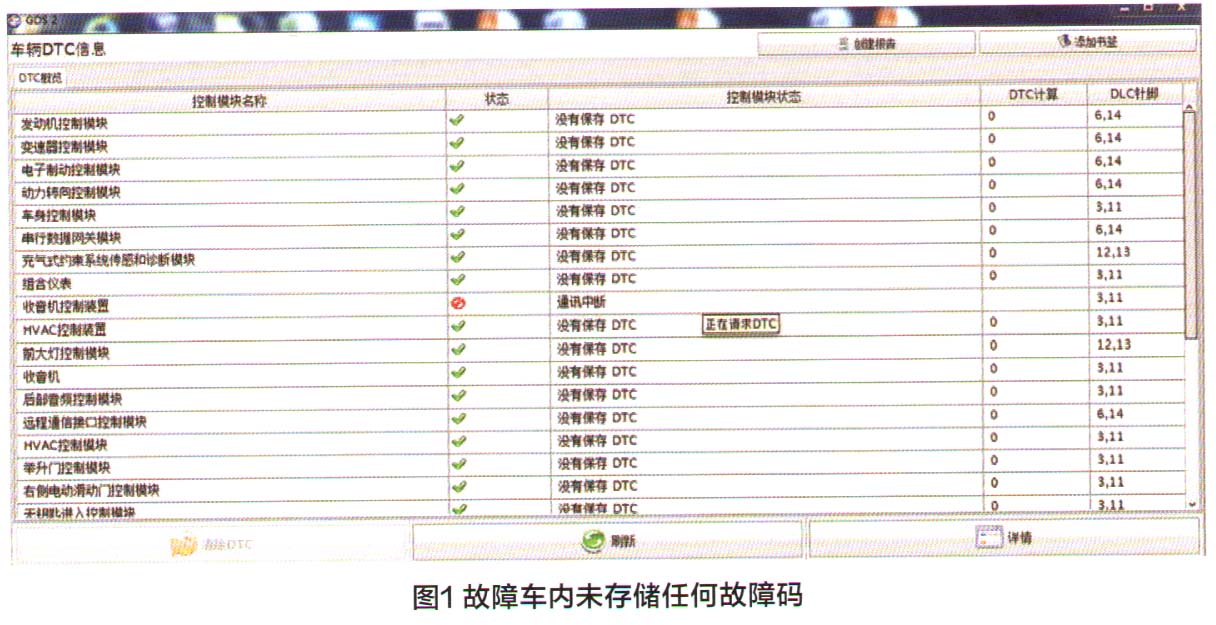

    连接专用诊断仪,未发现任何故障码(图1)。
    查阅此车维修历史发现,此车做完首保后就没有进过我站,但在行驶里程为5000km左右时有在其他店因水淹而进行过维修的记录(图2)。询问车主得知,当时该车车身内部没有进过水,只是发动机进过水。同时,车主明确表示修完发动机后没有出现此故障,而只有在5个月前才出现该故障。根据维修记录推测,此车故障是在发动机维修完毕后大约3~4个月才出现。另外,车主还表示该车曾在当地维修站进行过检查,确定是车身控制模块BCM内部故障,希望我站更换车身控制模块BCM
    根据故障现象分析可能的故障原因有:灯泡缺失(通过检查已经排除此种可能性)、接触不良、灯泡功率不一致。据此,笔者分别尝试检查并处理了右前大灯插头针脚、右侧外反光镜插头针脚、右后尾灯的插头针脚和车身控制模块BCM插头针脚,未见明显异常,装车后故障依旧。通过上述检查,可基本排除插头针脚虚接导致此故障的可能。
    为了快速找见故障部位,笔者又分别尝试将原车左右前大灯总成、反光镜总成和后尾灯总成(图3)进行互换,结果故障依旧,也排除了灯泡功率不一致导致故障的可能。
      难道是线路故障?为何转向灯均能点亮?带着疑问笔者开始查阅该车转向灯系统电路图。查阅前方和侧面的转向灯电路图(图4)发现,BCM的X6-9#针脚控制左前转向灯和左侧转向灯,BCM的X5-1,#针脚控制右前转向灯和右侧转向灯。

[1] [2] [3]  下一页
