查阅后方转向灯电路图(图5)发现,
BCM的X5-6#针脚控制左后转向灯,
BCM的X6-3#针脚控制右后转向灯。
为了判断此故障是否为控制线路故障,笔者决定使用互换针脚的方法来判断,且从前方转向灯控制线路入手。根据电路图,笔者尝试将

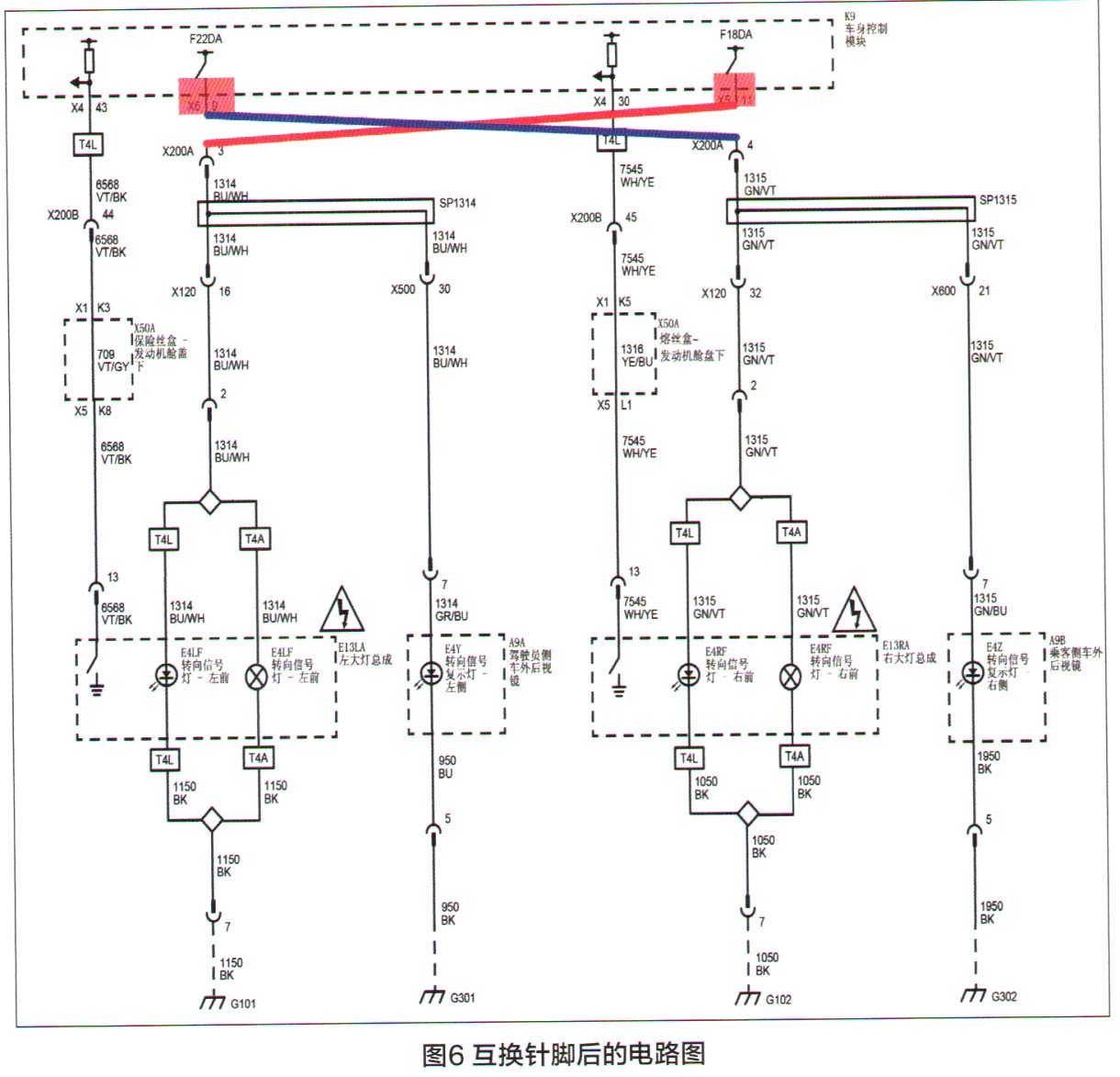

BCM的X6-9#针脚和X5-11#针脚互换(图6)后装车并试车,此时,无论是打开左转向灯还是右转向灯,对应的转向灯都在正常闪烁3次后开始快闪,但打开双闪时,两侧转向灯均闪烁正常。
如果右前方转向灯控制线路存在故障,互换针脚后故障应该转移,但现在却是两侧均出现故障,把互换的针脚恢复原状后,故障又回到原来。带着疑问笔者又互换了
BCM两个后转向灯控制线路后试车,此时的故障现象与互倒前转向灯控制线的故障现象一样,两侧的转向灯均出现异常,又将互倒的针脚恢复原样。至此可排除控制线路存在故障的可能。
转向灯、控制线路存在故障的可能均已被排除,疑点转向车身控制模块
BCM。在检修过程中笔者发现,点火开关处于“ON”位时,拔下
BCM模块插头后,仪表上显示的点火模式未发生变化,也就是
BCM可以互倒。于是,笔者尝试将故障车与试驾车上的
BCM进行互换,但故障车上的故障现象依旧,而试驾车上的

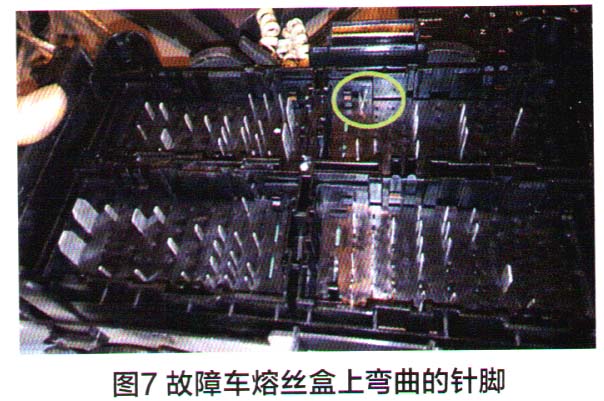

转向系统正常。至此,对该车的故障诊断工作陷入困境,笔者开始怀疑会不会是由于地毯进水后线路腐蚀引起的奇怪现象,但通过检查发现地毯下面并没有进水痕迹。继而,笔者又怀疑是在其他店维修发动机而导致的,于是笔者开始逐一排查拆装发动机所涉及的所有线路部件,终于发现发动机舱熔丝盒有一个针脚出现了弯曲(图7),对该处针脚进行处理并装复后试车,该车转向灯异常的故障消失了。
