故障诊断：检查发现，按压左前门后备箱开关没有动作。仔细倾听，在按下开关时可听到车身控制模块内继电器的工作声音，但站在后备箱处确实听不到后备箱电机动作的声音。

    用遥控器操作，同样也无法开启。

    根据故障验证的现象，技师初步判断造成该故障的可能大致有：

     （1）车身控制模块故障；

     （2）车身线束故障；

     （3）后备箱锁块本身故障。

    有了基本的诊断思路，技师先连接故障诊断仪进行自诊断测试，系统没有故障码储存。然后进入车身控制模块读取数据流，发现在按下开关时，行李箱开关状态变化为“打开”，释放开关后的状态恢复为“关闭”，正常，如图1所示。

    上述诊断排除了后备箱开关的因素，通过数据流观察，基本判断为线路故障或后备箱电机本身故障。

    技师从后排座位靠背处打开后备箱应急逃生按钮，使用拉线手动开启了后备箱，并拆下后备箱饰板准备对后备箱电机进行检测。

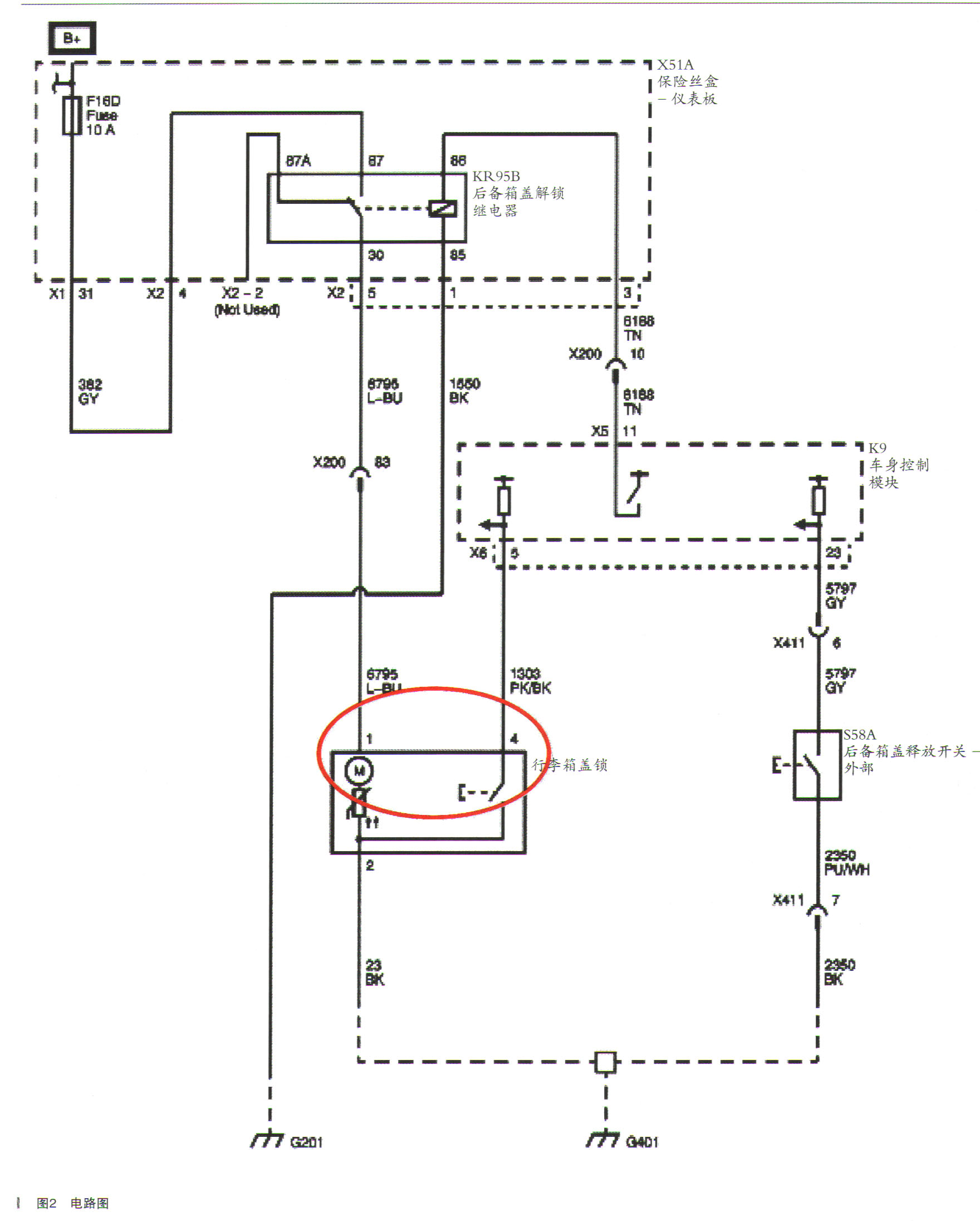

    查阅相关资料，根据电路图首先对电机本身进行性能测试，在供电端直接给电机供电，发现动作正常，说明状态良好。电路图如图2所示。

    随后用万用表测量后备箱电机1号和4号供电端子，在按下后备箱开关或遥控器按键后，显示端子无供电电压，由此确认是控制线路的故障。

    观察线路走向后，决定对线路中来回弯曲的地方进行重点检查。将连接后备箱和车身之间的那段线束橡胶套下移，检查后发现内部线束似乎有问题，于是用手逐根轻轻地拉拽，结果发现车身控制模块至后行李箱锁的4号端子线路断路，同时在1号端子电机供电的连接上也发现了断路，如图3所示。至此，故障原因已经昭然若揭。

      整理线束进行标记，用线束修理工具重新加长后焊接。随后固定线束并装复完毕，测试证明故障已经被排除。

      故障总结：本案例的故障是后备箱无法开启，维修中的要点是根据故障现象弄懂后备箱开启模式和工作原理。查阅别克君越的线路可知，开关（S58A）将信号送至车身控制模块，由模块控制后备箱电机动作来开启后备箱。

    在遥控器和后备箱释放开关开启后备箱时，能听到继电器响而后备箱锁电机无动作，最先应该考虑的就是后备箱锁和车身之间的线束。实际上技师也正是在逐一排查线路时发现内部线路断路，从而准确地找到了故障点，完成了这起维修任务。
