别克君越倒车灯不亮故障检修
来源:本站整理  作者:佚名  2020-11-21 09:29:54

     一辆行驶里程超20万km的2007款别克君越轿车,入厂前被水泡过,挂入倒车挡,倒车灯不亮,有安全隐患。

    故障排查:接车后,基于水泡车特征及车身行驶状况,开始常规检查。拆检倒车灯,正常;检查倒车灯连接插头,针脚正常,无锈蚀;沿着倒车灯检查搭铁点,无锈蚀,无松动;找到保险丝盒,检查保险丝,正常;叫同事帮忙挂入R挡,倒车灯依然没有亮起,确认故障。挂回P挡,再次拔下倒车灯连接器,用试灯对倒车灯的工作电压进行测量,发现挂入R挡,试灯没有亮起,初步怀疑是倒车灯往回走的电路出现问题,一是来电方向线路断路,二是没有倒车灯工作电压,导致倒车灯不亮。

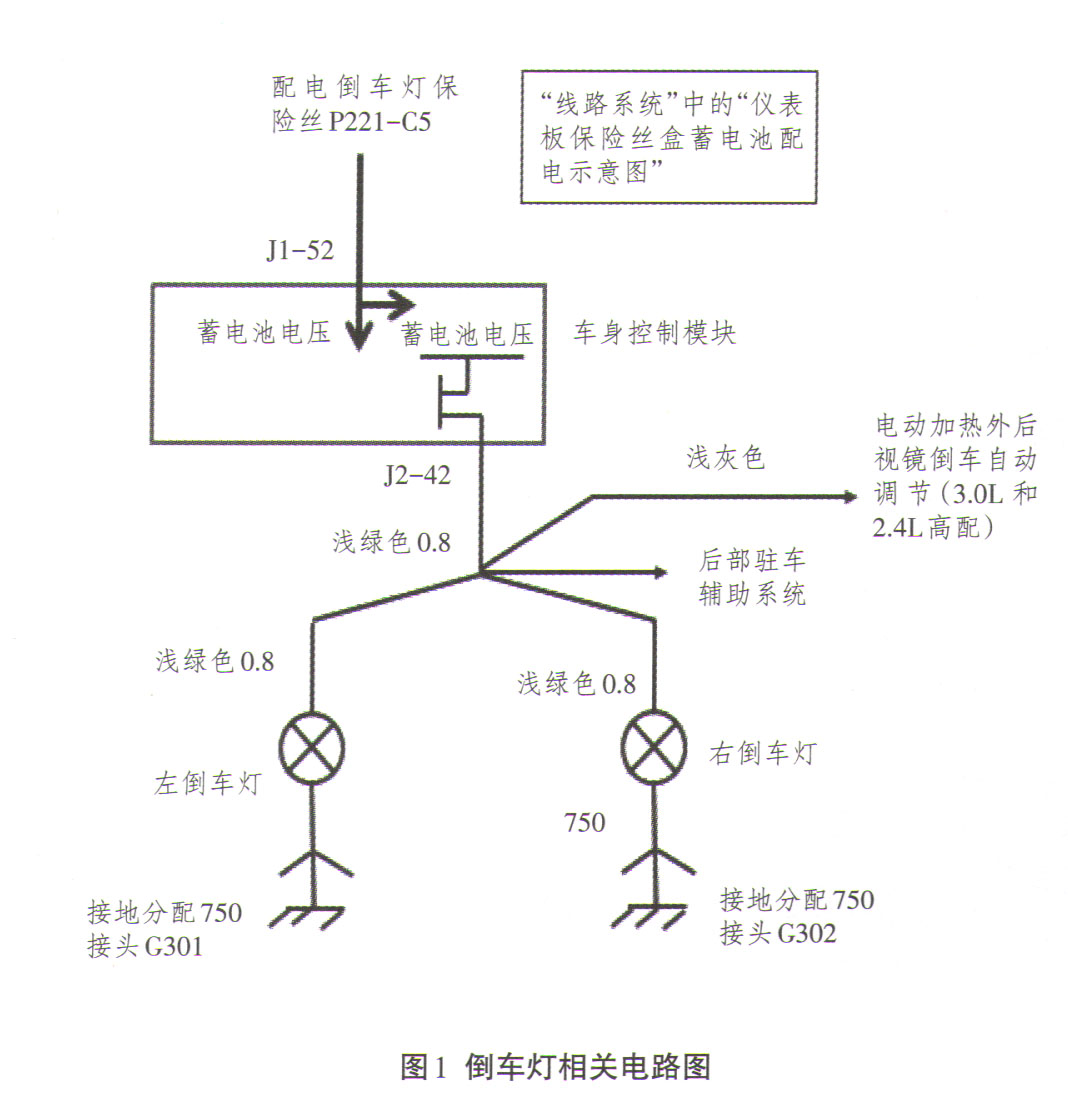

    该款车使用年限较长,为确保维修少走弯路,先调出其相应的电路,如图1所示。从图中可以看出倒车灯工作的基本线路:倒车灯保险丝P221-5→BCM(J1-52)→BCM(J2-42) →倒车灯→搭铁。与此同时也清楚了一点,倒车灯的信号不是直接从倒车灯开关过来,而是先进入车身控制模块BCM,再由BCM控制输出工作信号。同时在BCM的输出端发现了一个场效应管的电子标识,故考虑此车倒车灯的工作过程:倒车灯开关(集成在变速器挡位开关)→TCM(自动变速器控制模块)→BCM(车身电控模块)→倒车灯→搭铁端子。
    着车挂挡,驾驶车辆可以正常倒车,这说明倒车灯开关工作、线束及相关功能正常。连接诊断仪,读取数据流BCM倒车灯信号及传输正常。怀疑故障范围就集中在BCM及其相关的线束上,于是根据电路图找到相关部件的位置及线束,并对其通断性进行测量,正常。
    故障范围进一步缩小到BCM上,对BCM进行详细外观检查,发现有一点点烧焦的味道,入厂前是水泡车,更加怀疑这个控制模块出现故障,请示车主要求更换BCM,但车主了解费用后,表示可以修复就修复,不想花更多的钱在旧车上。于是,对BCM开盖检查,结果发现在电脑板外延的驱动区域有一个编号IC 18芯片已经被炸毁,而且波及到旁边的IC 1芯片。IC 18为控制倒车灯点亮的模块。

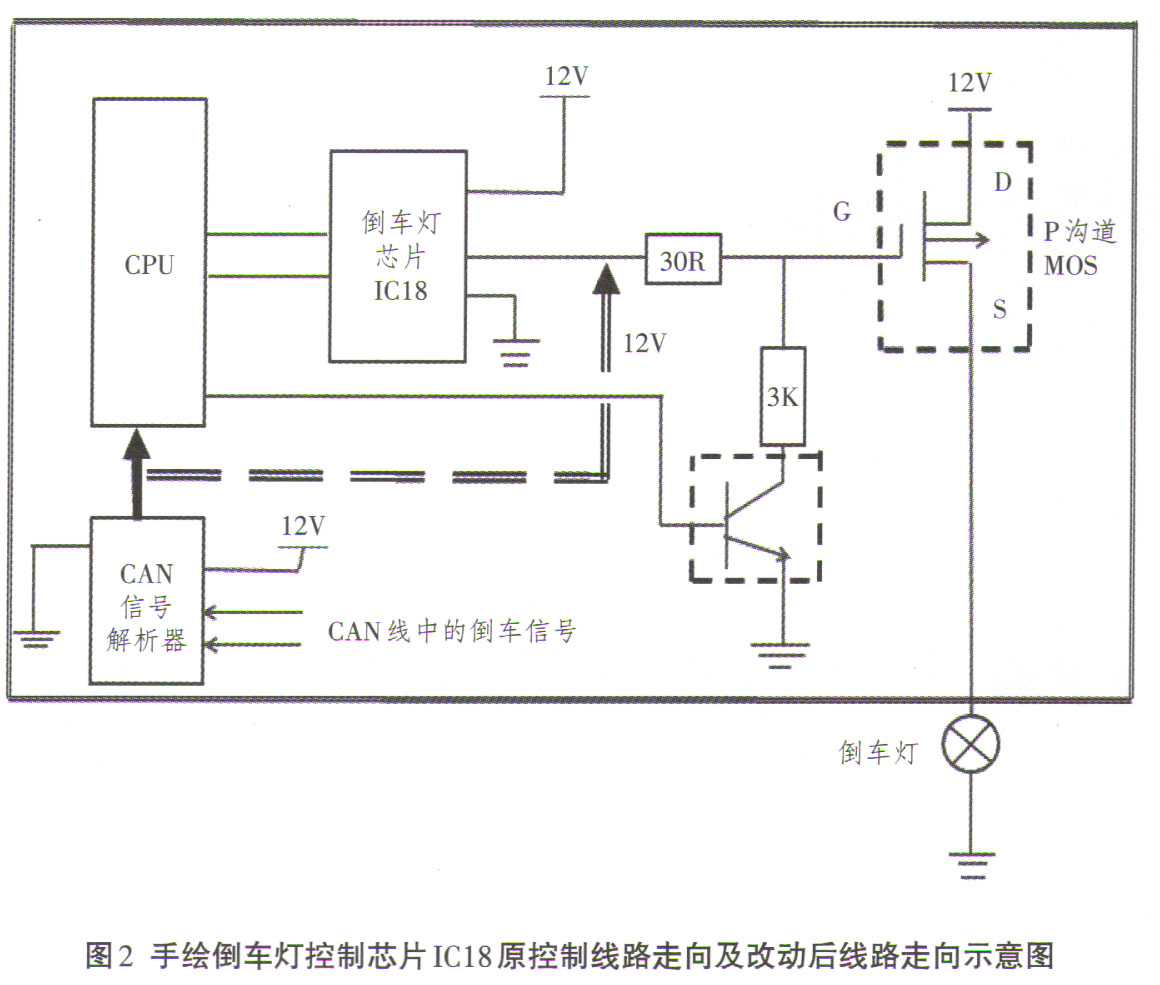

    对此没有实在更好的修复办法,死马当活马医,循着BCM(j2-42)端子、针脚往回对电路板进行试探性测量,从BCM(J2-42端子)往回测量线路的导通性,经过P沟道MOs一路反推,找到了IC 18的输出驱动线,并画出了IC 18的相关电路示意图,图2为手绘倒车灯控制芯片IC 18原控制线路走向及改动后线路走向示意图。
    倒车灯控制原理如下:当挂入R挡,倒挡信号→TCM(CAN)→BCM(CAN信号)→CAN解析器(12V信号)→CPU→IC 18(12V驱动电压信号)→p沟道MOs被控制导通)→倒车电压信号(J1-52蓄电池电压)→倒车灯灯泡一搭铁。因为IC 18被炸毁,原本由CAN解析器出来的倒车12V电压信号线不再经图2中宽实线输入至CPU,而是转接驳双虚线直接连在IC18驱动线路上以代替IC 18的工作。
    微改动后的BCM在CAN解析器飞线出来连接到IC 18的驱动控制场效应管线上,微改后控制原理:当挂入R挡,倒挡信号→TCM(局域网)→BCM(CAN信号)→CAN解析器(12V信号)→p沟道MOs被控制导通)→倒车电压信号(J1-52蓄电池电压)→倒车灯灯泡→搭铁。至此修复装车试车,故障得到排除。
