检修奥迪A4空调制冷量不足故障
来源:本站整理  作者:佚名  2012-07-26 14:45:01

一辆行驶里程约52000km的奥迪 A4轿车。车主反映天热时该车空调制冷量不足,有时冷起动10 多分钟后仍无冷风吹出。

接车后,首先我们要了解这辆奥迪A4轿车空调系统配备了可变排量压缩机,其性能非常先进;他可以在满足制冷量的情况下,减少进压缩机的制冷剂,当制冷量不足时可加大制冷剂的进入量,满足制冷要求,以达到制冷效果的稳定,他是一款电控可变排量的制冷系统。



1. 蒸发器温度偏高并且压缩机需要扭矩偏低。

2. 压缩机正常工作电流在 0.8A左右,并且随着室内温度逐渐下降,空调控制单元会逐渐减小压缩机电流降低输出功率。

3. 此时蒸发器温度为 12℃,而压缩机电流已调节到最大值。此时可分析出,空调控制单元判断制冷功率不足(蒸发器温度过高),因此以大功率输出制冷;但压缩机所需扭矩发动机为2~3 N·m,比标准值低。也就是说,空调控制单元要压缩机100%满负荷工作,但压缩机实际只需50%扭矩就能处理满负荷。



故障检测诊断

1.所有系统都无故障记忆。

2.用高低压表测量静态时汽车空调内的制冷剂量,充足。

3.读取数据流。空调系统数据流

蒸发器温度偏高,如表 1 所示。



电控可变排量压缩机工作原理与机械变排量压缩机都是相似的,不同之处在于电控式的控制阀具有1 个电磁单元,操纵和显示单元从蒸发器出风温度传感器获得信号作为输入信息,从而对压缩机的功率进行无级调节,控制阀由机械元件和电磁单元组成,如图 1 所示。

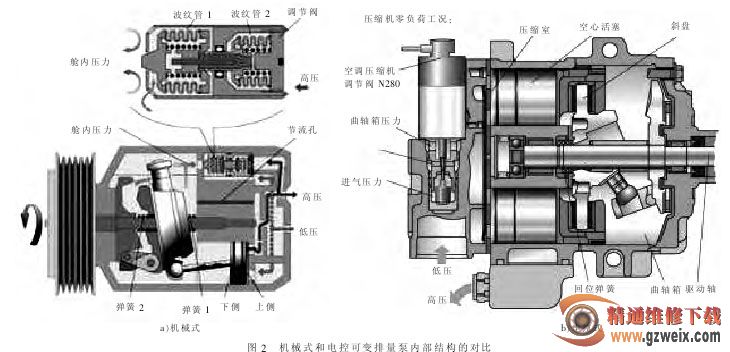

机械元件按着低压侧的压力关系借助于1 个位于控制阀低压区的压力敏感元件来影响调节。电磁单元由操纵和显示单元通过500Hz 的通断频率进行控制,如图 2 所示。



[1] [2]  下一页
