一、故障现象
1 辆 2005 年 7 月生产的日产颐达轿车,装备 HR16DE 发动机,排量1.6L,行程 8 万 km。冷起动后运转正常,停车 4 小时后无法再起动,尝试连续多次着车失败后能再起动,起动后发动机工作正常。几天后故障重现。
二、故障检测与诊断
1.用日产专用检测仪 CONSULT-II 仪读取故障码,系统正常。
2.检测燃油供给系统。
有着车征兆而不能起动,说明点火系统、燃油供给系统和控制系统虽然工作失常,但并没有完全丧失功能。根据经验,故障应该发生在电控汽油喷射系统或电控点火系统上。

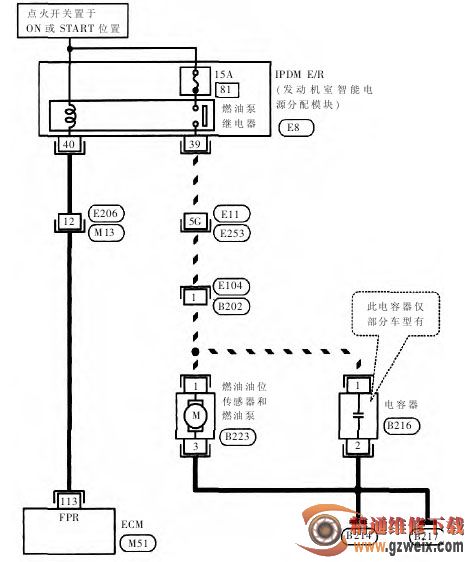

东风日产轿车燃油供给系统使用的是燃油泵总成(含燃油油位传感器和燃油滤清器)。燃油泵控制电路如图1所示,控制燃油泵的继电器在发动机室智能电源分配模块内,燃油泵的工作一般受发动机 ECM 控制。当发动机运转时,ECM 通过接收曲轴位置传感器和凸轮轴位置传感器信号,来控制燃油泵继电器使燃油泵工作;当关闭发动机时,发动机转速信号消失,ECM 控制燃油泵停止供油。
1) 用万用表欧姆挡测量电动汽油泵两接线柱间的电阻,其电阻值为 2~3Ω,正常。
2) 用导线将蓄电池两极与电动汽油泵两接线柱连接,电动汽油泵有高速运转声,说明汽油泵工作。
3) 起动后怠速工作油压为0.35MPa,初步说明油压系统正常。
3.检测电控点火系统。
拔下点火高压分线,将1 个火花塞接到高压分线上,将火花塞接地;接通点火开关尝试着车,观察火花塞电极处有强烈的蓝色高压火花。
4.检测电控系统。
从检测情况来看,说明供油系统、点火系统可能都没有问题。怀疑曲轴位置传感器和凸轮轴位置传感器能否提供正确的起动信号,使ECM 在起动时控制燃油泵供油和点火系工作。
