一辆行驶里程约6.3万km，发动机型号为CGWA，变速器型号为0BK的奥迪A8L 3.0T轿车。客户反映该车在行驶过程中发动机转速超过3000r/min时，组合仪表显示屏上提示“发动机最高转速不能超过4000r/min”发动机动力受到限制。
    故障诊断：用诊断仪检查在01里有“机油压力开关功能失效（P164B00）被动／偶发”，故障频率是9次。根据引导性测试计划执行提示，导致该故障的可能原因有：1．机油压力开关F22可能有故障；2.F22到发动机控制单元J623线路存在断路／短路；3．发动机控制单元J623故障。根据测试计划检查机油压力开关F22的工作状态，按照诊断仪提示在怠速状态下同时踩下加速踏板和制动踏板，F22开关应该从关闭状态到打开状态，在测试结束后再次回到关闭状态，但实际测试结果是F22一直处于打开状态。从上述检查来看，F22的信号确实存在异常。但故障原因是线路断路，还是F22内部故障？还有机油压力是否存在异常？都还得进一步检查。

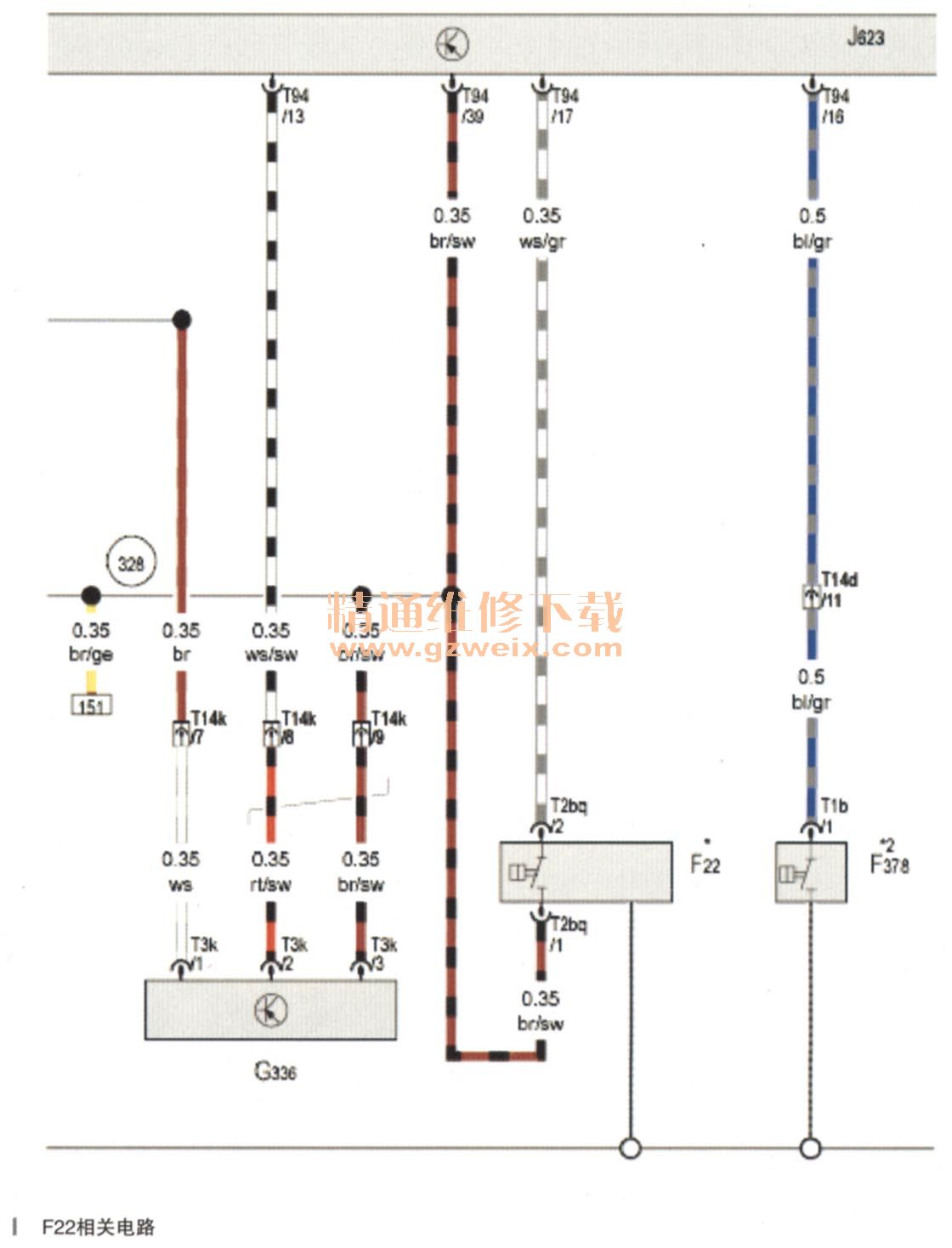

    故障排除：首先查看了ELSA相关F22的电路图（如图所示），该开关是一个常闭开关，当机油压力超过260kPa时该开关打开发动机控制单元J623，据此信号控制机油压力调压阀N428，使机油泵压力上升满足大负荷的润滑和冷却需求。由于该开关是一个开闭型信号，所以用一试灯跨接F22，此时诊断仪提示F22处于关闭状态，说明F22开关到J623的线路正常，同时发动机控制单元J623也是正常的。用机油压力表检查F22处的油压在怠速时为160kPa， 3000r/min时机油压力可以瞬时达到400kPa（当仪表一报警压力值为200kPa左右），标准是怠速时至少为120kPa，2000r/min时至少为150kPa，说明机油泵本身工作是正常的。经上述综合检查，确定是由于F22开关损坏导致仪表提示发动机最高转速不能超过4000r/min。更换机油压力开关F22后故障排除。

    故障总结：在排除故障时一定要先了解相关系统的工作原理，以及传感器的类型和相关的技术标准才能一次找到故障原因。
