一辆行驶里程约2.6万km，发动机型号为BHK、变速器型号为09D的奥迪Q7 3.6 SUV。用户反映：该车无法启动，仪表黑屏。
    故障诊断：1．用诊断仪读取网关安装列表，部分系统能进入，部分系统无法达到，除MOST总线无故障外，其余有通信控制单元的均有故障，变速器有锁止故障，CAN总线有对地短路故障，在查询的时候突然又黑屏。
    2．怀疑15号线未接通，查找15号线到电脑板都有电，其次检查网关，网关上供电均正常。

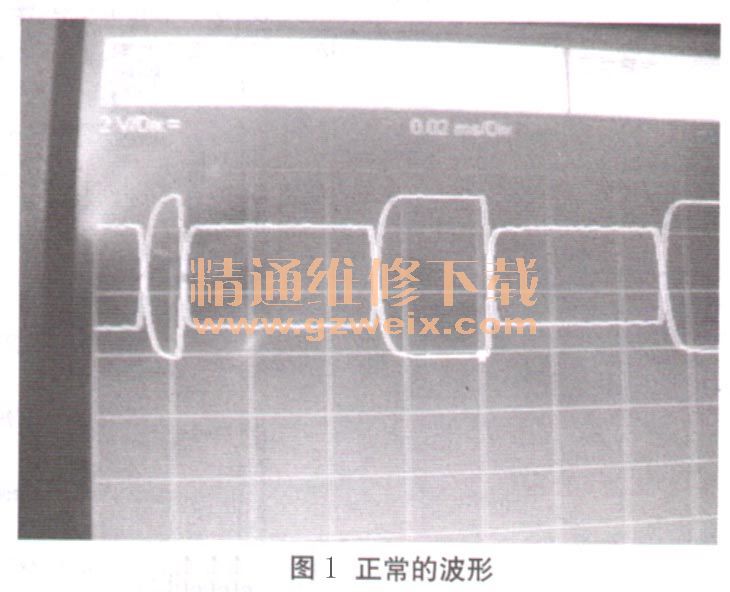

    3．怀疑为CAN线故障，查看电路图后再次上车打开电门，仪表亮了，也启动了，利用CAN总线电缆连接右侧短接插座测波形，连接好后先后拔插控制单元接线，当拔到后部空调控制单元时波形正常（如图1所示），拆下控制单元发现内部有进水，水导致CAN线高低位相通，处理后装回，一切系统均可通信，且所有故障都变为偶然。

    故障排除：处理后部空调控制单元。
