日产骐达轿车后行李箱门锁线路故障
来源:本站整理  作者:佚名  2015-06-03 09:08:06

    一辆行驶里程约12.5万km的日产骐达轿车。该车后尾门锁无法打开。

    故障诊断:
   1)按下后尾门锁开关,锁机马达不工作。经验判断,出现这故障,一般是要考虑开关,锁机马达,线路和BCM出现问题。
    2)首先先短接尾箱开关线路,但是尾箱锁机还是没有反应。再用万用表电阻档测量尾箱开关通断是正常的。
    3)测量到在按下开关时是没有电压到锁机马达的。但尾箱开关是有12V电压输出的。

    相关资料:2011年东风日产新骐达维修手册

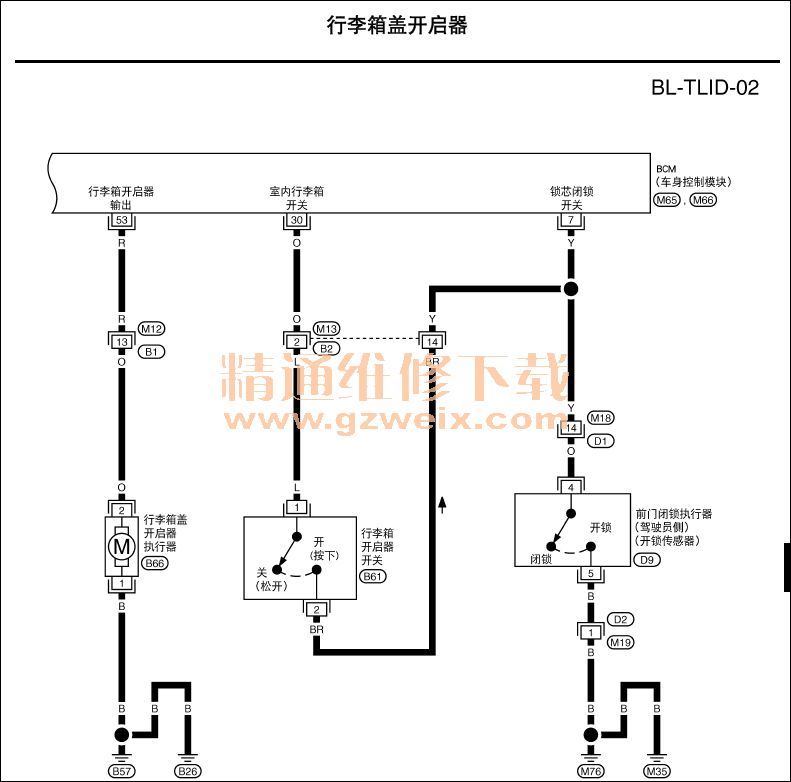

    4)这剩下BCM和线路这两方面上了。查阅线路图如下:

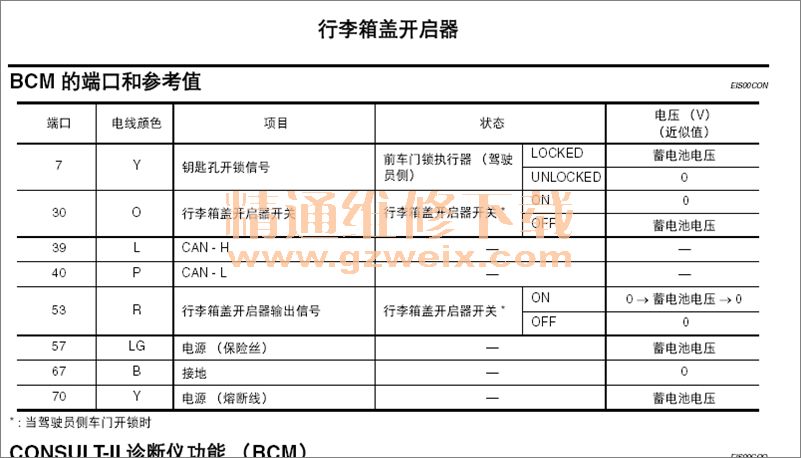

    BCM线路端子参数:

    故障分析:
    根据电路图和电脑端子脚数电压值分析:
    1.门锁马达是由BCM控制的,只要电脑的行李箱开关30号脚的搭铁时,门锁马达就会通电打开
    2.此时测量30号在按下开关时还是12V,证明BCM 是正常的只是还没有形成回路,
    3.但之前尾门锁开关是正常的,再顺电路查下去,还有一个前门闭锁开关。这才想一下才起来骐达车果处于上锁状态,你怎么去按那尾箱开关,尾箱都是打不开的。
    4.闭锁开关是和左前门锁机做成一体的。拆开左前门锁机将门锁开关短接后,一按尾箱开关,尾箱果然打开了。
    5.故障找到了再用万用表测量前门闭锁开关无论是开锁还是上锁,开关都是不通的。最后更换前门锁机,故障排除!

    维修小结:
    1后门故障是由于前门故障引起,这一时可能要转不过弯来。.
    2. 利用检测电脑可以进BCM的数据监控功能马上可检测到前门闭锁开关是否正常。当下次再遇到这种类故障时可以快速判断问题点,大大提高工作效率。
