奥迪Q7右前车门无法打开、升降器不工作
来源:本站整理  作者:佚名  2015-06-06 07:31:19

    一辆行驶里程约1.6万KM的奥迪Q7。该车右前车门无法打开,升降器不工作。
    故障诊断:

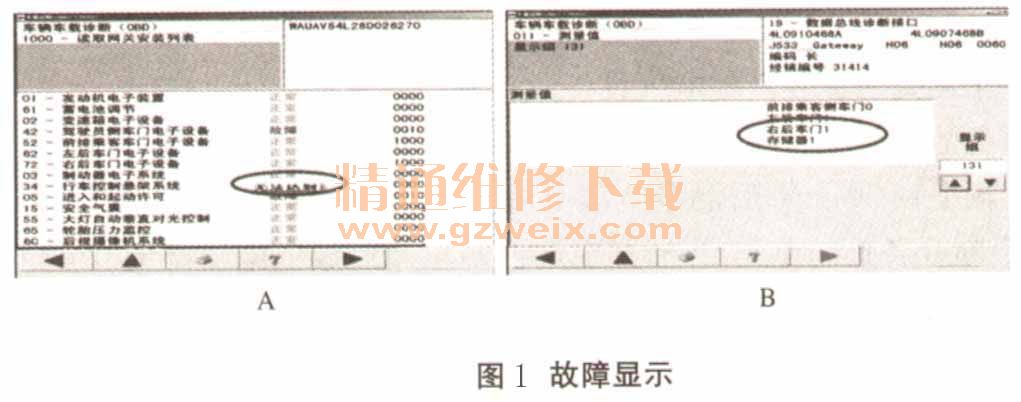

    (1)用VAS5052检测,右前车门控制单元J387无法检测,网关等舒适系统均有故障码:01332车门控制单元,前乘客侧J387没有信号/不通信。查阅没有相关的TPI(图1),按故障导航要求检查线路的保险丝/插头/地线等比较困难,因为右前车门不能打开,无法下手检查。

    (2)右前车门不能打开的可能原因有:①供电保险丝:SC5 15A、SC11 35A烧了。②车门线路问题(插头、地线)。③车门控制单元J387损坏。④车门锁内的安全电机V162损坏。
    (3)按常规的检查方法,从简单到复杂,首先启动发动机,在自诊断里选择安全气囊系统并执行元件诊断(15-03),触发中央门锁打开,但右前门故障依旧。
    (4)想方设法检查线路,松开右前叶子板,拆下右前轮罩内饰板,拔下车门上的连接插头,检查供电和地线正常(即保险丝:SC5 15 A ; SC 11 35A正常)。

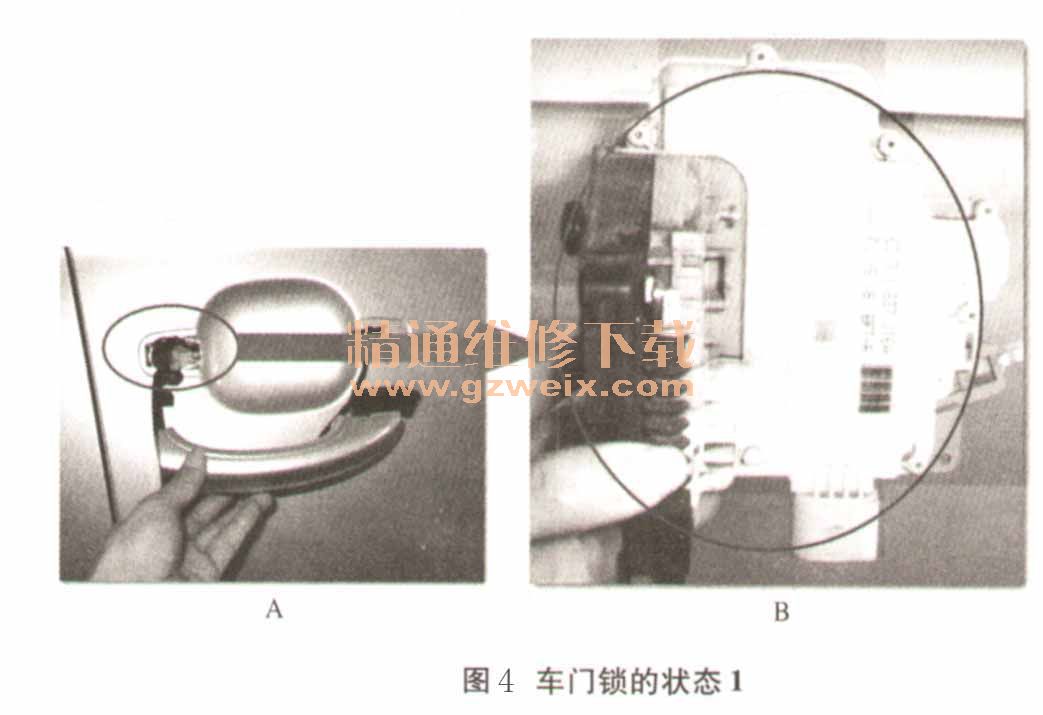

    (5)保险丝SC5 15A、SC11 35A连接插头和线路均正常,那么故障点的最大可能性是J387或车门锁(V162)损坏。①拆下右前车门拉手,如图2所示。怎样判断J387或车门锁(V162)损坏,如何才能打开右前车门?②通过车门拉手的孔可观察到车门锁的状态,如图3、4和5所示。








    中央门锁上锁以后,由于车门控制单元J387损坏,导致车门锁上的安全电机V162无法控制,所以车门无法打开,控制单元安装位置如图6所示。

    故障解决:更换车门控制单元J387。

关键词:奥迪Q7
