一辆行驶里程约5.7万km的2013款全新奥迪A6L 2.5L轿车。客户反映：该车仪表灯不亮，MMI信息娱乐系统不可用。
      故障诊断：打开点火开关，仪表上无任何指示灯，只听到方向解锁的声音和挡位处指示灯亮起；启动车辆，仪表无任何反应，MMI系统也不动作，屏幕不伸出来，也打不开信息娱乐系统。
    连接诊断仪，检查故障代码如图1、图2所示。



      由以上故障码分析可能的故障原因有以下几个方面：
    1．仪表供电线路故障；
    2．仪表控制单元故障；
    3．网关控制单元故障；
    4。网关相关线路故障；
    5.MMI相关某个控制单元故障；
    6．其他。
    首先对仪表线路进行检查，仪表线路简图如图3所示。

    经测量，SC6电压为0V

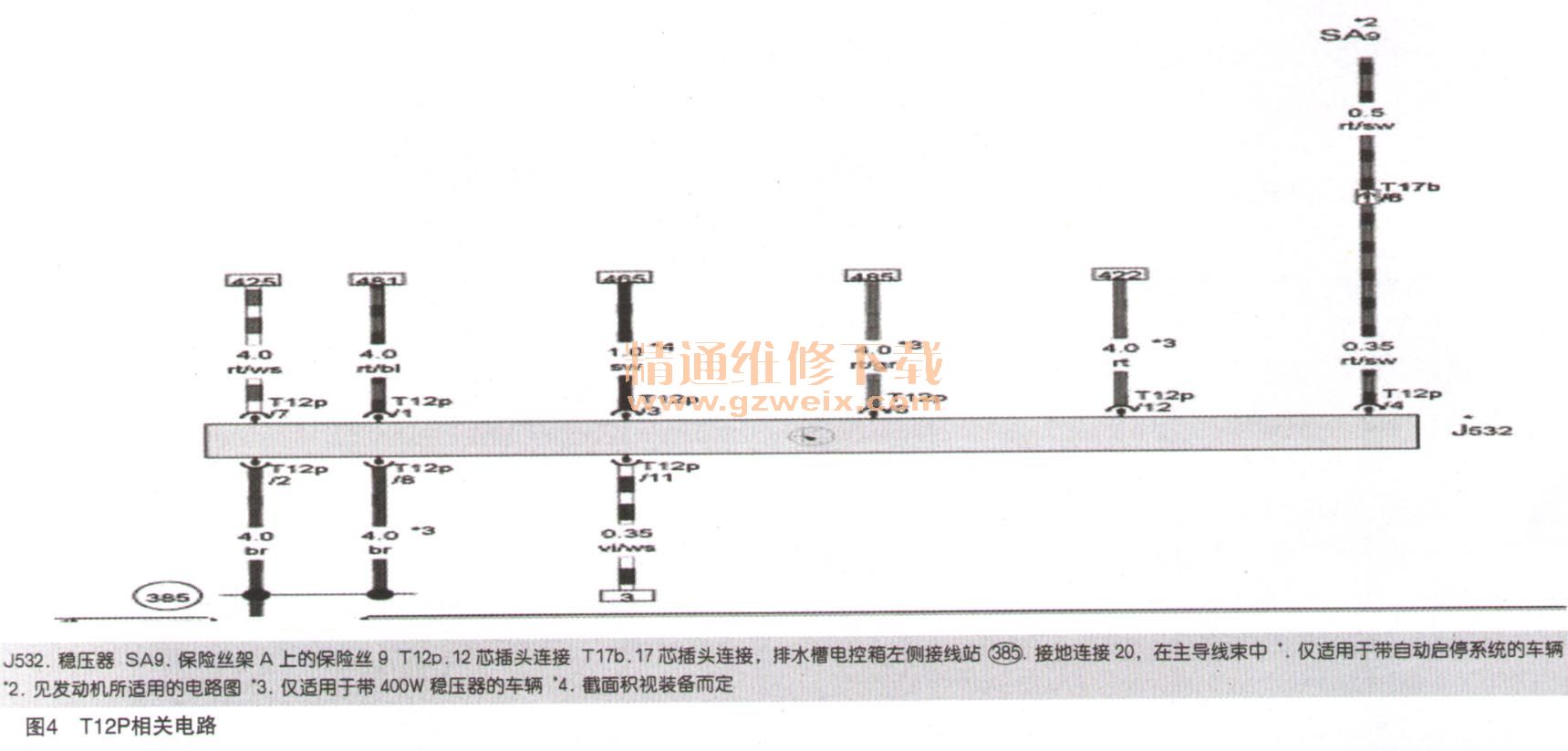

    查找电路图（如图4所示）得知，SC6从电源从稳压器T 12P/7过来。

    检查相关线路未发现故障，替换J532稳压器后故障依旧，对其他相关的部件检查后没有发现故障。于是车间师傅找到笔者，笔者发现他测量线路时用的是通断检测，于是再次测量T12P/7到SC6电阻，发现有几百欧电阻，仔细检查线路，发现如图5所示稳压器上方线束已经锈蚀，解开原车胶布后轻轻用手拉动线束，线路节点就断开了；由于线路节点虚接造成电源无法正常传递过来，而仪表和MMI信息娱乐是共用的J532稳压器输出的电源，所以该线断路会造成仪表灯不亮和NIMI信息娱乐瘫痪两种现象同时存在。

    故障排除：用专用工具VAS1978B修复相关的线束后故障排除。
    故障总结：测量线束不能只测通断，一定要测量电阻，分析线路是否存在故障，才能准确找到故障点，降低客户抱怨。
    相关资料：2014年最新奥迪原厂维修信息系统ELSA 5.1
