一辆行驶里程约5.2万km，配置3.0L发动机（GJTC ）、8挡自动变速器（OC8）的进口2013款奥迪Q7。该车从去年下半年开始，经常出现仪表报警，自动变速器故障，口工继续行驶等提示。维修技师经过检测在发动机控制单元J623及变速器控制单元J217里都报“失去与转向柱控制单元无通信”故障码，为此更换过转向柱控制单元J527、空调控制单元J255、后部空调控制单元E265网关控制单元J533，结果行驶800km后又出现了类似上述故障。
    故障诊断：连接诊断仪VAS6160，读取故障码如下：
    发动机电控单元J623报码U0212:失去与转向柱控制单元的通信，无通信，偶发。
    变速器电控单元J217报码U021200：失去与转向柱控制单元的通信，无通信，被动／偶发。
    网关电控单元J533报码VAGO0470：单线的舒适／便捷功能数据总线组，电路电气故障，偶发。
    V A G 01 3 3 3 6：组合舒适系统数据总线无信号／通信，偶发。
      V A G 0 1 3 2 0：Climatronic自动空调控制单元无信号／通信，偶发。
    后部空调电控E265单元报码VAGO0470：单线舒适／便捷功能数据10线组电路电气故障，偶发。
    从上述故障码先后顺序看，除了网关J533先报单线电气故障外，接着就报后部空调控制单元E265单线电气故障，然后过一天再报舒适系统数据总线无信号／通信。为此，笔者理解为重点是舒适CAN单线故障而引起的。
    从后部空调控制单元E265单线电气故障入手，读数据流如下：
    ·CAN：双线
    ·E265端子30上电压12.4V
    因为故障是偶发，从目前的数据可以决定后部空调控制单元E265数据总线的工作状态是好的。
    那么单线又是什么时候出现呢？

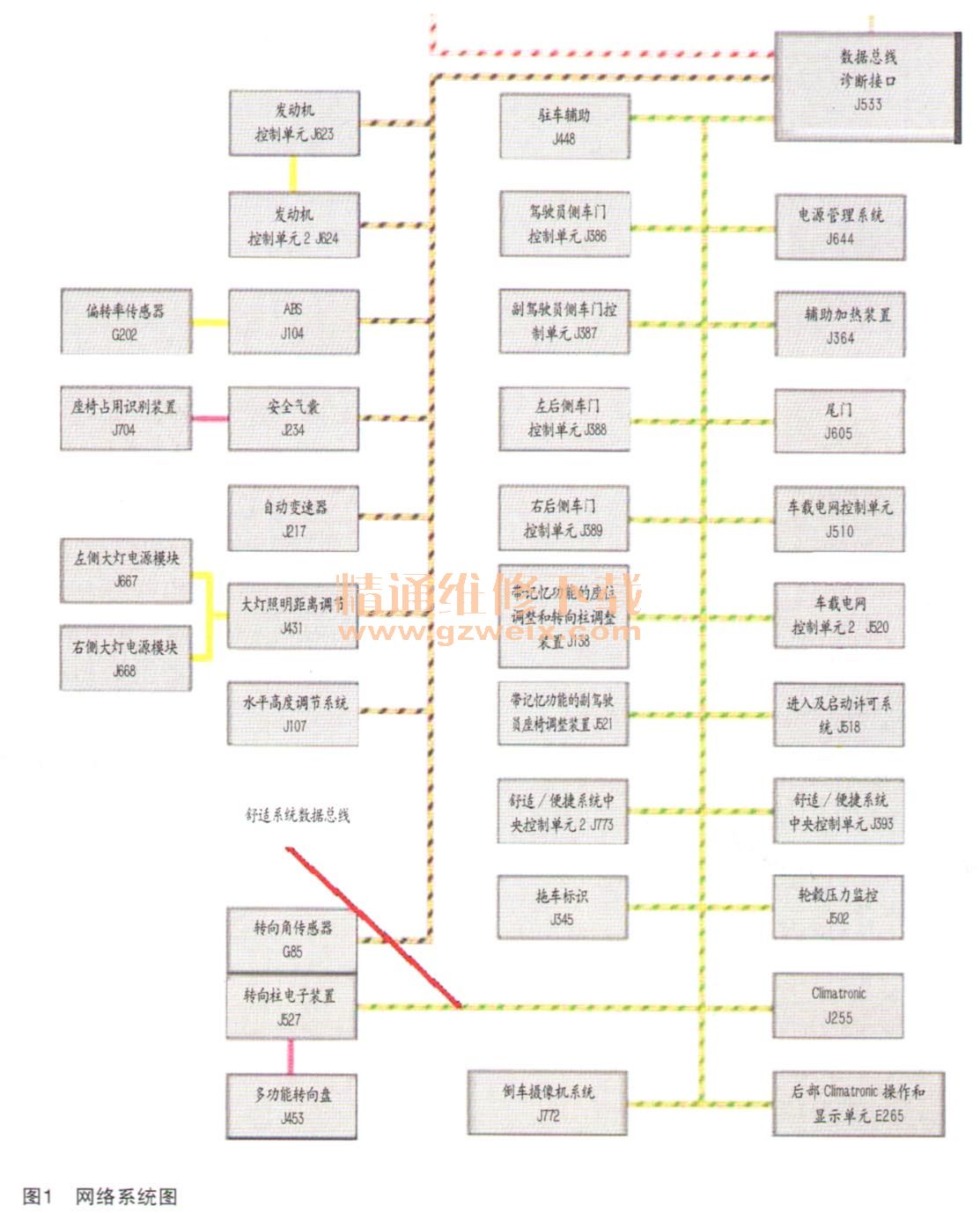

    我们先来了解一下Q7网络图，如图1所示。

    分析因为舒适CAN数据总线一旦出现单线运行模式，整个系统的电磁兼容性能会降低，对搭铁偏置的包容性降低，可能会直接影响转向柱控制单元J527，导致其中的G85转向角度信号失真，造成驱动CAN数据总线上的发动机控制单元J623/变速器控制单元J217与转向柱控制单元J527失去通信，开始报码。
    由于单线故障被网关管理系统可单独检测出来，但故障是局部（偶发）的，现象是暂时的，相关故障信息会变化，相对比较难查，如果是全局故障呈现静态故障显示，就比较便于故障位置判断。
按诊断仪检测计划诊断如图2所示。

    重点看舒适CAN数据总线导线整体状态，按测试步骤测量CAN总线H线与L线通断正常，没有相互短路，也没有对地／对正极短路，测试计划最后提示。
    故障点：一是J533网关故障，二是网关到仪表台驾驶侧舒适CAN总线连接线／插头故障。
    J533网关已经更换过，检查网关J533电源与接地连接正常，接着检查驾驶侧舒适CAN涂连接插头完好。

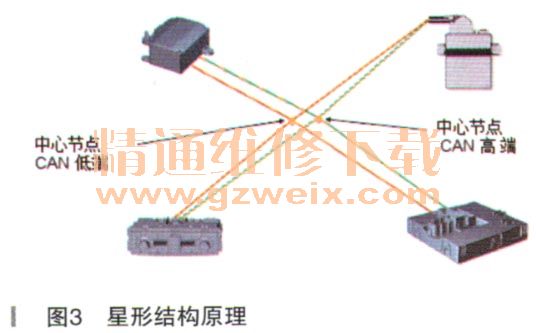

    这里要了解下数据总线星形结构原理，如图3所示。

    相应CAN数据总线的所有控制单元，例如CAN舒适系统，布线都通过一个中心节点。这个节点构成了CAN插头连接。
    为了便于查找数据总线故障，该车做了CAN分离插头连接，如图4所示。

    在仪表台两侧都布有CAN插头连接一侧面分配，如图5所示。

    看来只有试换网关J533到驾驶侧舒适CAN总线，在线束修理包找到合适的线进行了替换，把原车的舒适CAN双绞线先临时从连接插头中退出，并做好记号，清码进行试车几十千米后，回来连上诊断仪检测没有故障码，隔天交车，三天后车主打来了电话告知，故障重现。再次进厂维修，车主开始抱怨。
    有一点可以说明，原先按测试计划提示舒适CAN总线线束故障不止确，我们只有先恢复原车线束舒适CAN双绞线，将替换上的线束从网关到驾驶侧CAN总线连接插头拆下。
