一辆行驶里程约2万km的2012年奥迪Q73.0T SUV。该车车灯开关、点烟器、顶灯等多个背景灯闪烁。
    故障诊断：（1）检查发现，室内多个背景灯闪烁，当拔下点火钥匙，背景灯熄灭。

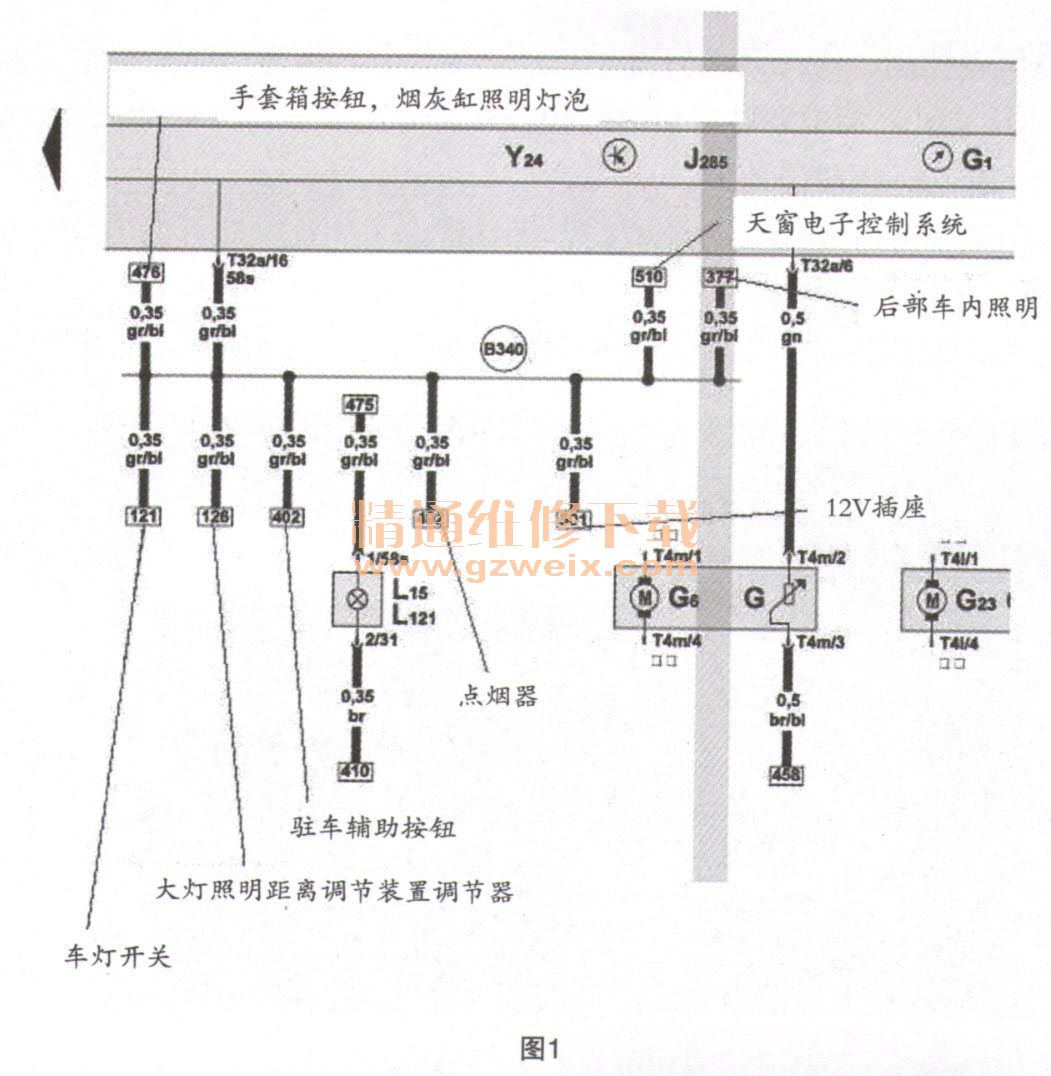

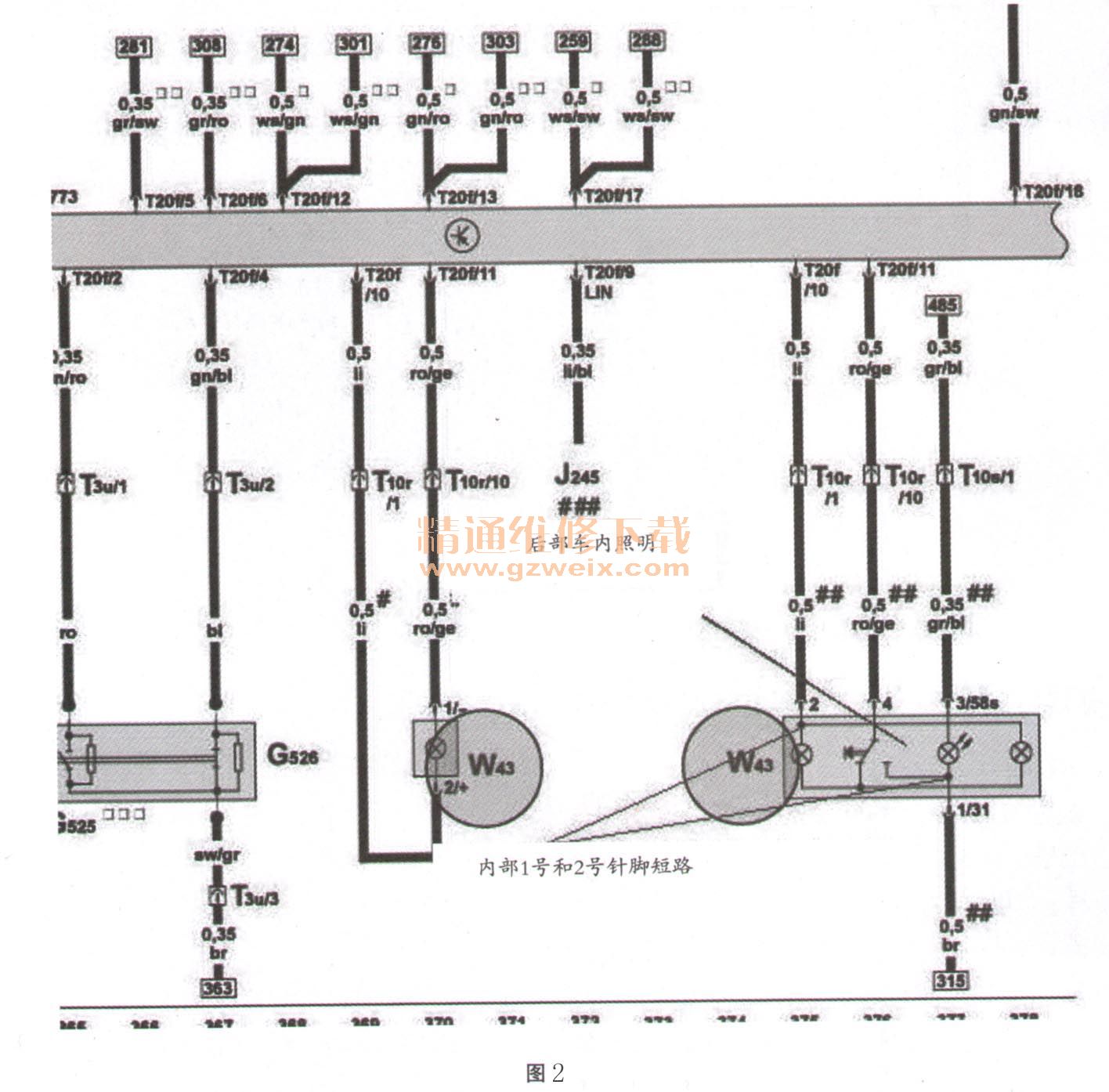

    （2） VAS5052检测，网关无故障码显示。查询电路图（如图1和图2所示），多个电器元件背景灯（85S）均由J285仪表控制，大灯开关打开给J519信号，J519通过CAN总线由J285控制背景灯。读取J519的数据：当开关大灯开关时，端子58可显示关闭和打开，为正常。当拔下J285的T32a插头，背景灯熄灭。试更换了组合仪表J285和J519，但故障依旧。



    （3）检查了仪表T32a/16针脚到个电器元件的线路，无异常。采用逐个断开的方法，当断开后部车内照明时，灯光显示正常。更换后，故障解决。
（4）拆检后部车内照明，发现内部1号和2号针脚短路（如图3所示），由于焊接原因，照成短路，产生故障。

    故障排除：处理焊点。
    相关资料：2015年奥迪原厂维修信息系统ELSA 5.2
