奥迪A6L轿车电子风扇常转
来源:汽车维修技师  作者:佚名  2017-02-22 09:19:05

    一辆行驶里程约2.9万km、配置2.0L发动机、0AW变速器的2015年奥迪A6L轿车。该车辆熄火后一段时间,电子风扇高速运转,直至车辆无电。

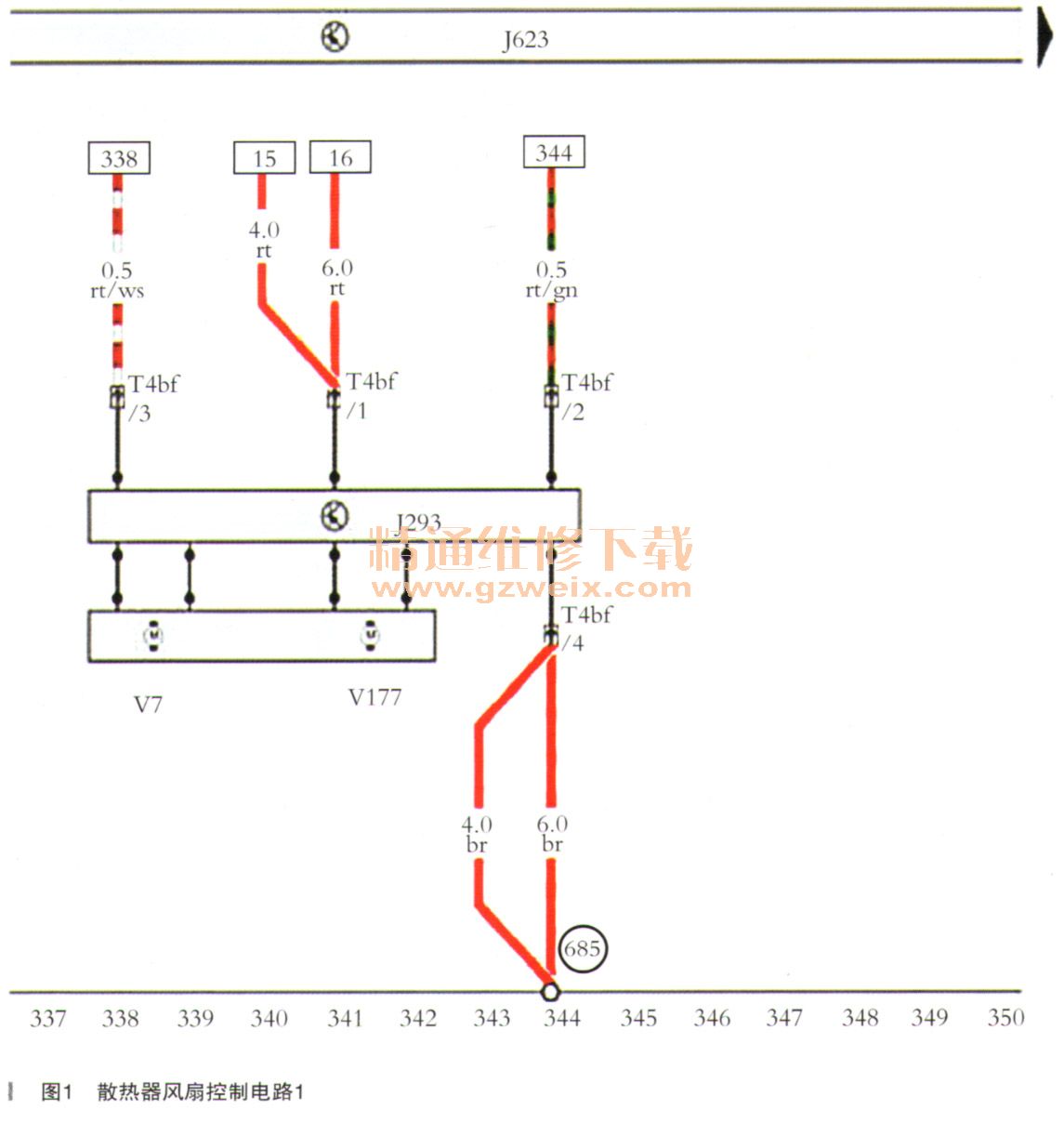

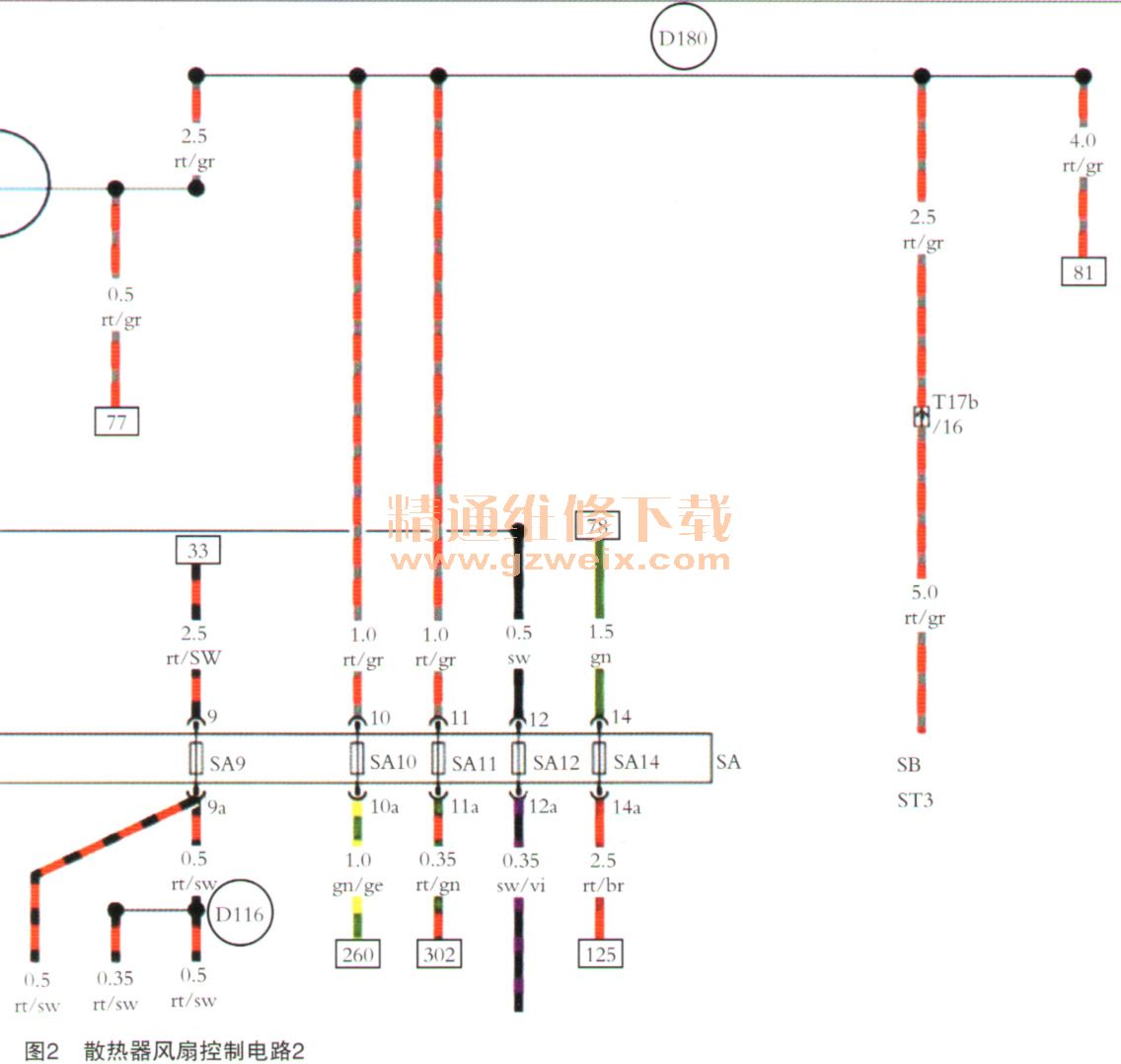

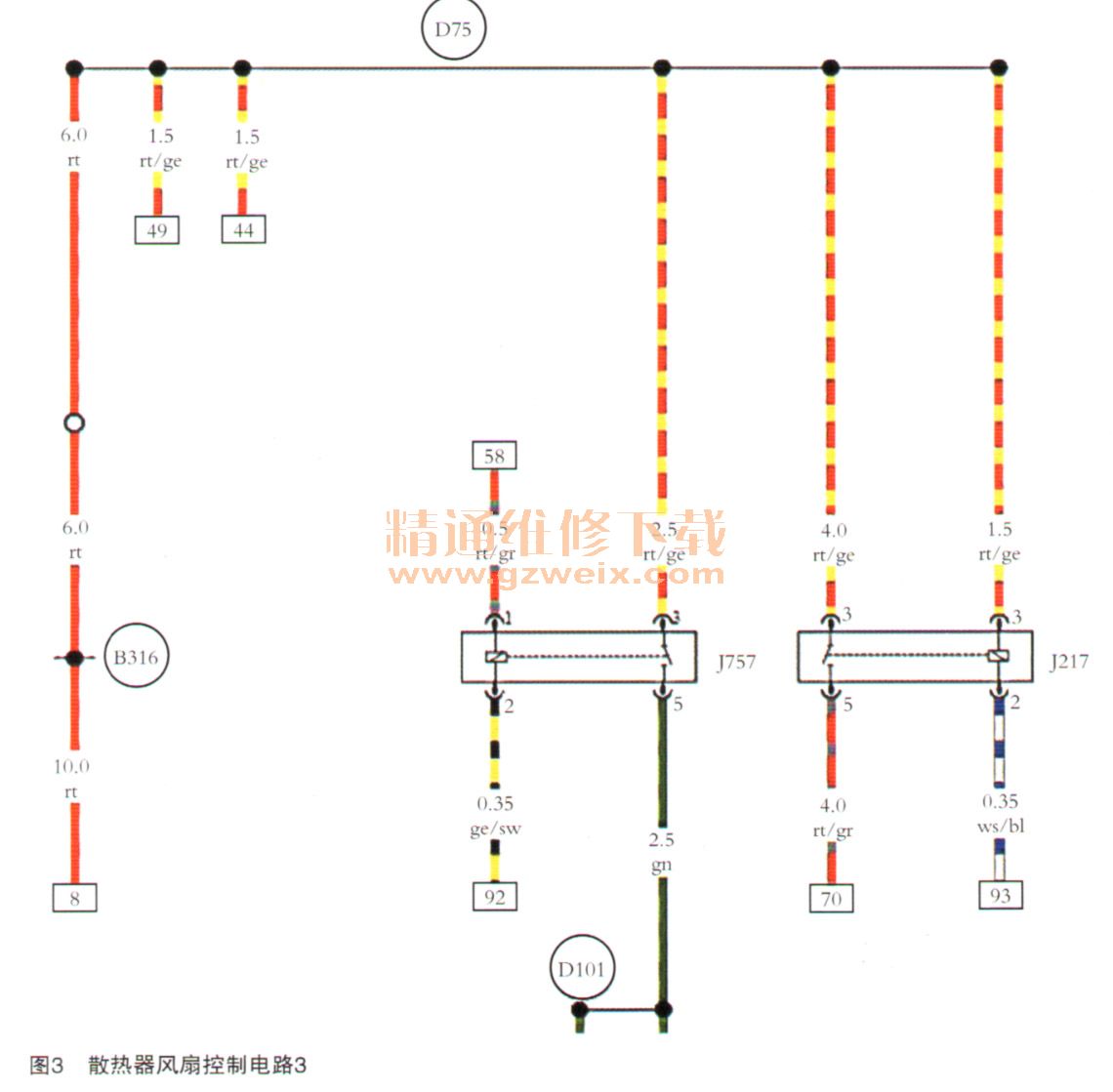

    故障诊断:用VAS6150B检测车辆所有控制单元均无故障码。散热器风扇控制单元J293电路图如图1~图3所示。





    故障原因分析:
    (1)散热风扇控制单元J293故障。
    (2)线路故障。
    (3)发动机控制单元J623故障。
    (4)空调控制单元J255故障。
    (5)其他故障。
    对散热器风扇控制单河293线路进行检查,蓄电池电压经S42-T4bf/ 1为散热器风扇控制单动293常电源,T4bf/4直接接地,经检查均为正常。T4bf/3连接发动机控制单动623的T94/50为散热器风扇控制单元控制线,无短路断路现象。T4bf/2经保险SA11连接发动机控制单元J623的主继电器J271,电压正常。线路检查正常。
    维修技师在确定线路无故障后,替换车辆的散热器风扇控制单元J293,试车故障没有再现,车辆停放洗车房洗车,准备将车辆交予客户。车辆在洗车过程中,电子风扇高速运转,故障又出来了。
    再次将车辆开回维修车间,对线路检查,依旧没有发现故障。车辆温度无条件触发电子风扇,替换温度传感器和水泵节温器总成后故障依旧。
    维修技师怀疑车辆发动机控制单元J623,导致熄火后控制电子风扇运转。更换发动机控制单元J623,试车故障依旧。考虑空调引起电子扇运转,对一换正常车辆的空调控制单元J255后故障依旧,至此维修陷入僵局,求助于笔者。

[1] [2]  下一页
