在接到车辆以后,仔细对车辆故障现象进行确认。发现一个小规律,车辆在行驶过程中或者点火开关打开的情况下,电子风扇工作很正常。车辆只要一熄火,电子风扇在1min左右就会高速运转。该车电子风扇电源SA11由发动机控制单元J623的主继电器J271控制,延时功能也刚好在1min左右时关闭。找来一辆正常车辆,对SA11电压检测发现,关闭点火开关后1 min左右,SA11即断电。该车SA11在点火开关断电后,1min左右断电瞬间马上恢复到11V左右,电子风扇也高速运行。这就解释了为什么车辆在熄火后高速运转了,熄火后发动机控制单元在1min后断电,而其他原因导致SA11供电,散热器风扇控制单元J293正常工作又收不到发动机控制单元J623的控制信号,于是启动应急模式,风扇一直高速运转。车辆行驶过程中或者打开点火开关情况下,发动机控制单元J623和散热器风扇控制单元J293都能止常上作,所以风扇控制单元能够控制电子扇正常工作。

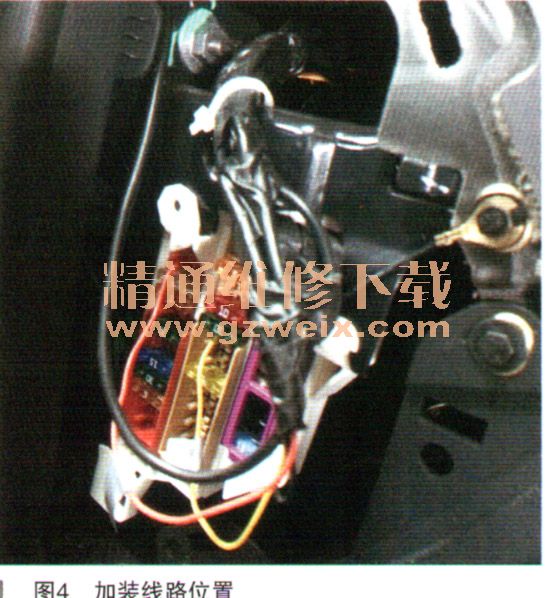

接下来检查SA11熄火后常电源的原因,拔衡271主继电器后,检测SA11还存在电源电压,确认故障不在J271和发动机控制单元J623。根据电路图,SA11还与SB保险座共电源,都受J271主继电器控制。拆卸仪表台左侧保险盖板准备对SB检测,发现该处加装了行车记录仪,并从30号和15号取电源,测量SB保险电源,发现熄火后依然有电源电压,如图4、图5所示。
拆卸加装线路,电源即恢复正常,Sa11也恢复正常,在熄火后1 min左右断电。
故障排除:拆卸加装线路,恢复原车线路后,试车故障排除。
故障总结:此例为典型线路改装导致疑难问题,在排除线路故障时要对每条线路进行仔细确认,不然很容易走入误区而无法找到故障点。
