一辆行驶里程约9.9万km、搭载BDW型发动机的2009年一汽奥迪A6L C6轿车。该车为钣金漆工组修理过的事故车,转到机电组,观察仪表盘上自动变速器等多个警告灯报警,发动机转速表有时不显示,但是发动机启动正常,怠速运转正常。
故障诊断:

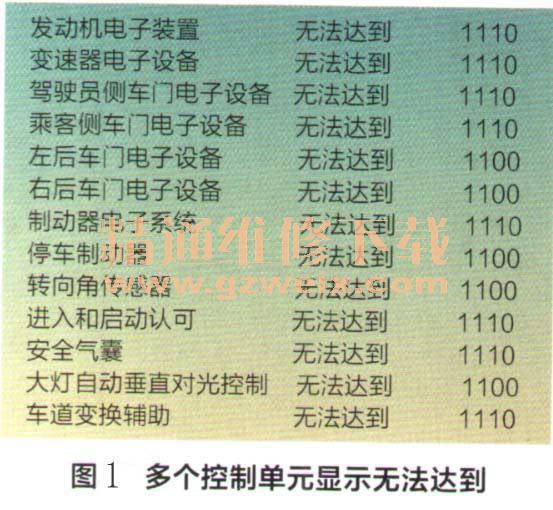

1.连接VAS5051 B诊断仪,检测网关控制单元J533,界面闪烁,显示多个控制单元无法达到(图1),包括:发动机、变速器、驾驶员侧车门、乘客侧车门、左后门、右后门、制动器、停车制动器、转向角传感器、进入和启动认可、安全气囊、前照灯自动垂直对光控制、车道变换辅助等控制单元。
2.根据网关提示,检查各控制单元的工作情况,拔开仪表台右侧CAN总线分离插头T46b,将专用检测盒VAG1598/38与T46b相连(图2)。

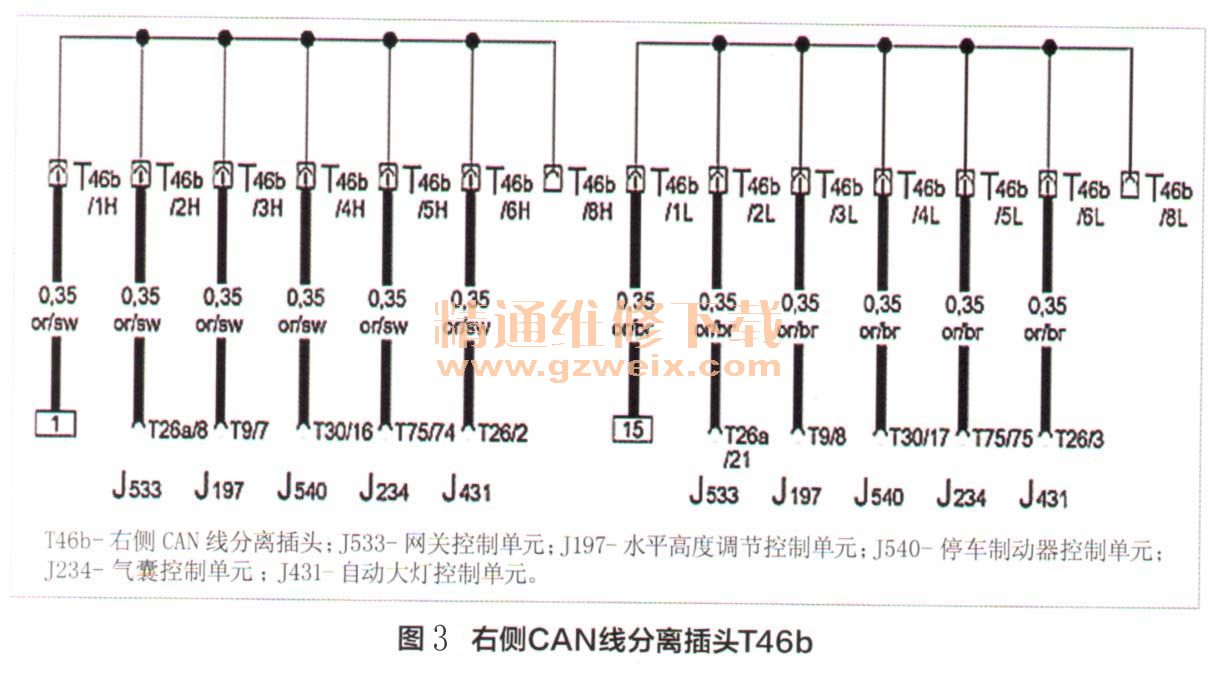

3.阅读右侧CAN线分离插头T46b的电路图(图3),按顺序断开各控制单元的高位线与低位线,同时观察诊断仪显示屏是否变化。当断开T46b/4h与T46b/4I月却时,显示由无法达到变为故障或正常状态(图4),只有53停车制动器控制单元J540仍显示无法达到。
4.倒换停车制动器控制单元J540,试车故障依然存在。分析此故障与修理事故车时更换右后翼子板有关,因为J540的安装位置在行李箱右侧后方。检查行李箱右侧线束,发现线束在钣金施工中被焊接热量烤化(图5)。打开烤化部位修复损坏电线,试车,故障排除。
故障点:行李箱右侧线束损坏。
维修小结:该车故障现象非常明显,有故障码提示,应首先检查网关或CAN总线链路存在的故障。各工种应规范修理事故车,在施焊前应做好部件保护工作,防止发生“修理出来的故障”,避免对车主及企业带来不必要的损失。
相关资料:2016年奥迪原厂维修信息系统ELSA 5.3
