一辆行驶里程超34万km、发动机型号为BDV,变速器型号为01J无级变速器的2004年奥迪A6 2.4L轿车。车主反映:该车在长途行驶后,空调制冷不良,出风口风量减小,停车一会儿或将空调关一会儿后重开空调,空调又恢复正常,但驾驶员侧地板上面有大量的空调水。

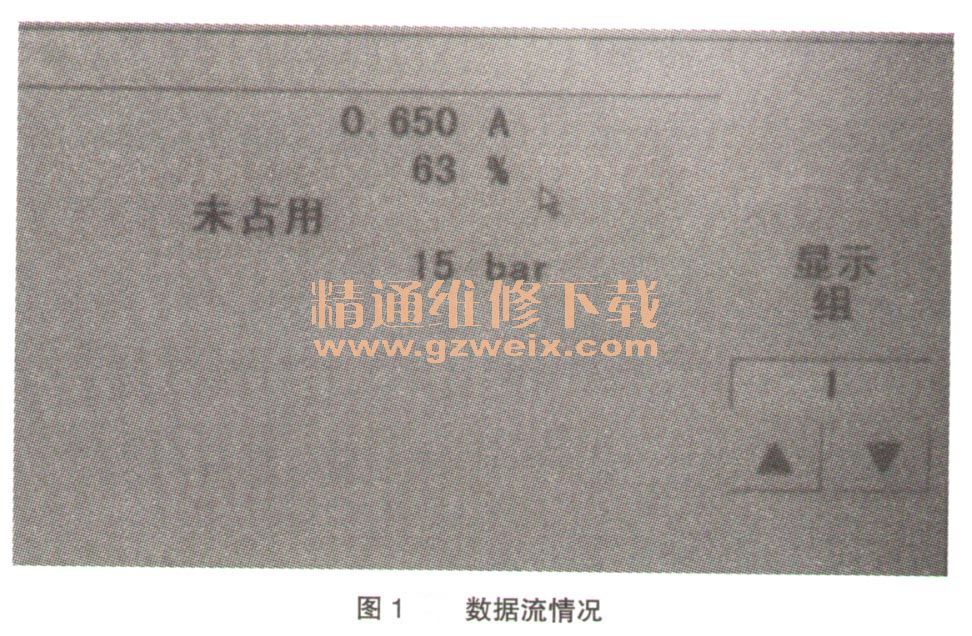

故障诊断:根据用户的描述,初步判断是由于空调系统蒸发器结冰造成的故障现象。进厂检查,首先检查空调系统的压力,开空调时检查高低压端的压力正常,高压1600kPa,低压280kPa,说明系统的压力正常。用故障诊断仪VAS5054检查空调控制单元,未检测到故障码,用数据块检查空调控制单元各个出风口传感器的值也正常(如图1所示)。

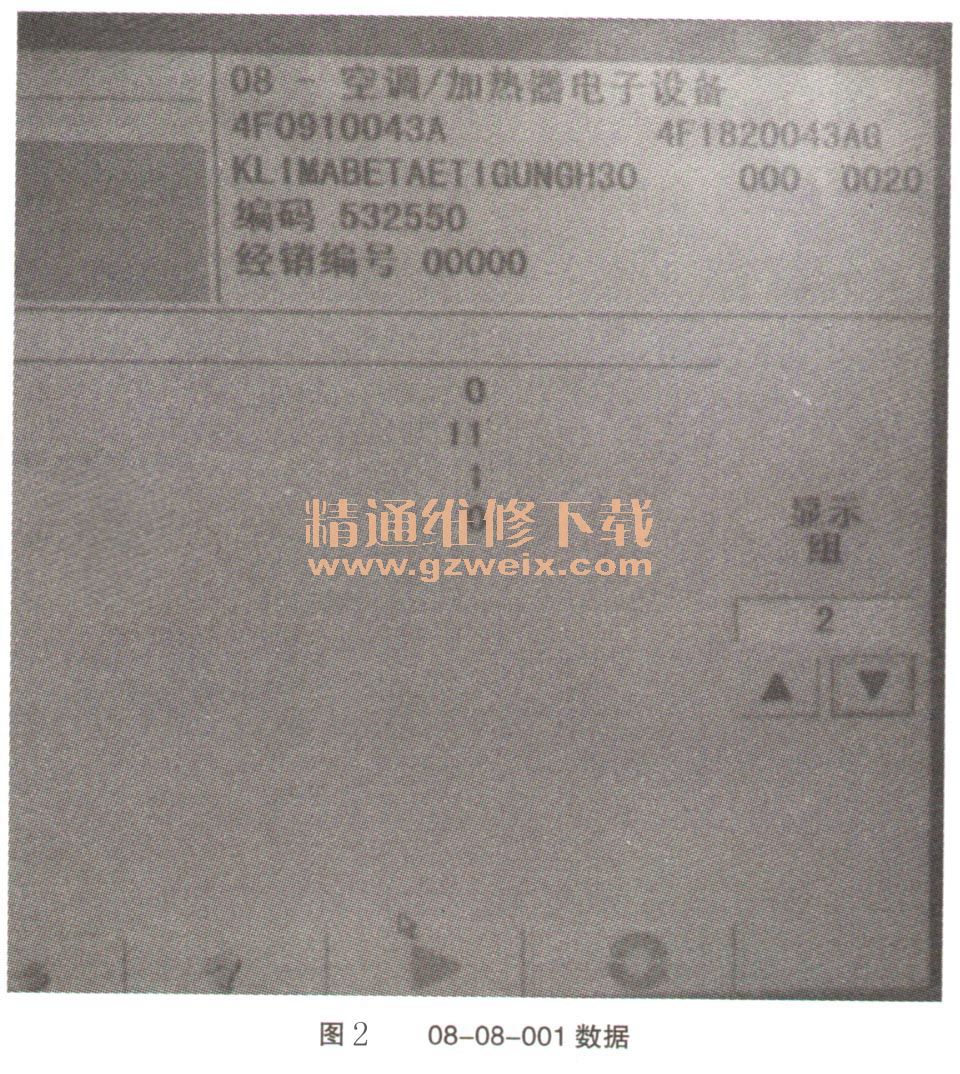

读取测量值08-08-001(如图2所示)。
第一区:显示N280调节电流,当压缩机切断时,电流小于0.05A,工作时规定最小电流为0.3A,压缩机在全负荷工作时电流为0.65-0.80A,如果蒸发器温度传感器G263识别到故障,紧急运行电流为0.3-0.5A(确保不会使蒸发箱结冰)。
第二区:显示N280占空比,压缩机切断时为0,工作时,根据室内温度的设定来进行调节,一般在30%以上。
第四区:高压传感器压力值,压缩机关闭时,在500kPa左右,工作时会根据环境温度在1000kPa以上(如果小于260kPa、说明压力过小或没有制冷剂或传感器损坏,大于2900kPa(包括短时)表示压力过高,可能原因包括风扇不正常、传感器损坏、散热不好等。如果环境温度高于20℃显示400kPa,说明高压传感器测量值不正常或缺少制冷剂)。
读取测量值08-02-002。
第一区:为当前切断原因,第二、第三、第四区分别表示前几次切断条件,如果前几次切断条件都一样,说明故障是实际存在的。
