（5）当短接到音响功放单元J525时，重启多媒体系统显示正常，只是处于静音状态。由此可以判断音响控制单元J525存在问题。控制单元存在故障可能是供电或搭铁故障。

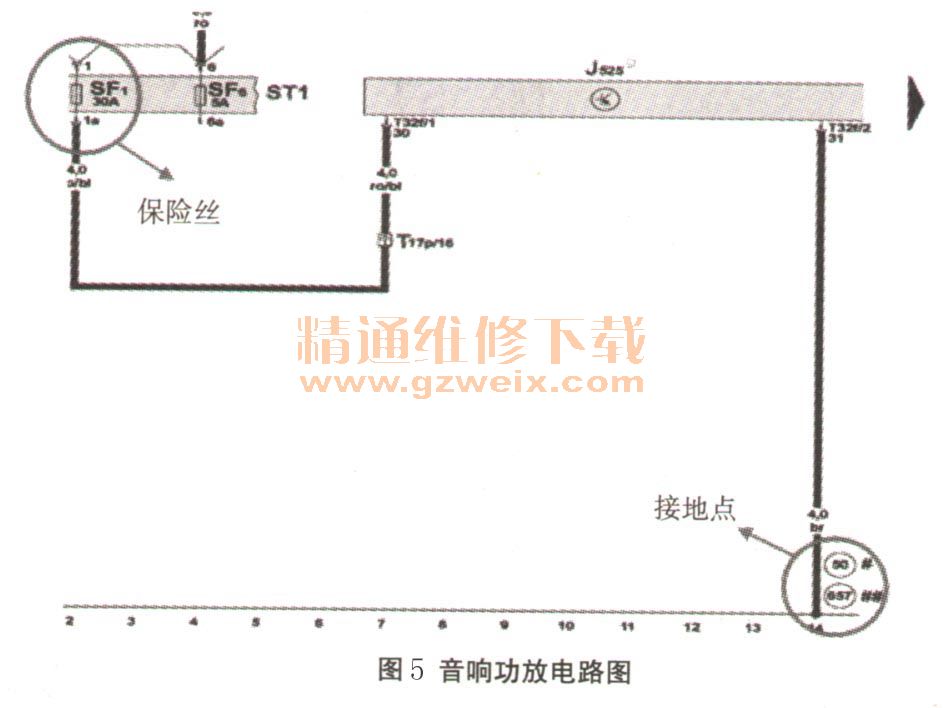

   （6）根据电路图检查控制单元供电及搭铁正常，电路图如图5所示。

   （7）音响控制单元J525故障。
    故障排除：更换音响控制单元J525，解除部件保护。
    故障总结：光纤系统在2003年已经在奥迪A8D3上使用，现在的高级轿车中大部分都在使用，作为一名维修技师，必须掌握光纤系统的原理并学会检修方法。

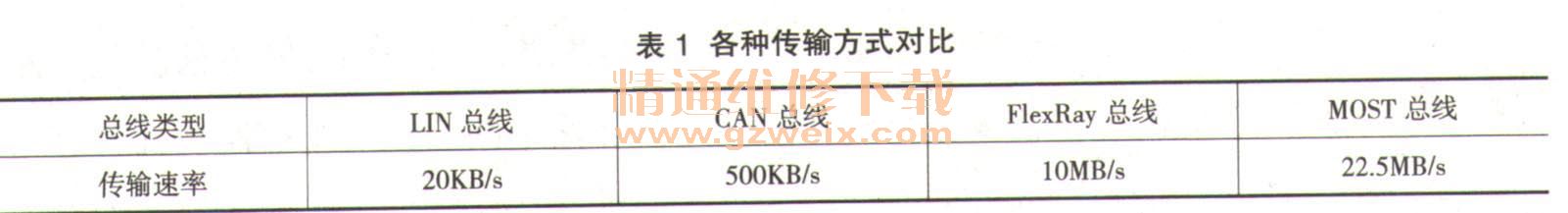

    MOST系统的优点：传输速率大，目前传输速率最快的总线系统就是MOST总线。大众车系MOST总线应用在音响娱乐系统中，用于传输音频和视频信号。当然也有抗干扰强等优点，各种传输方式对比如表1所示。

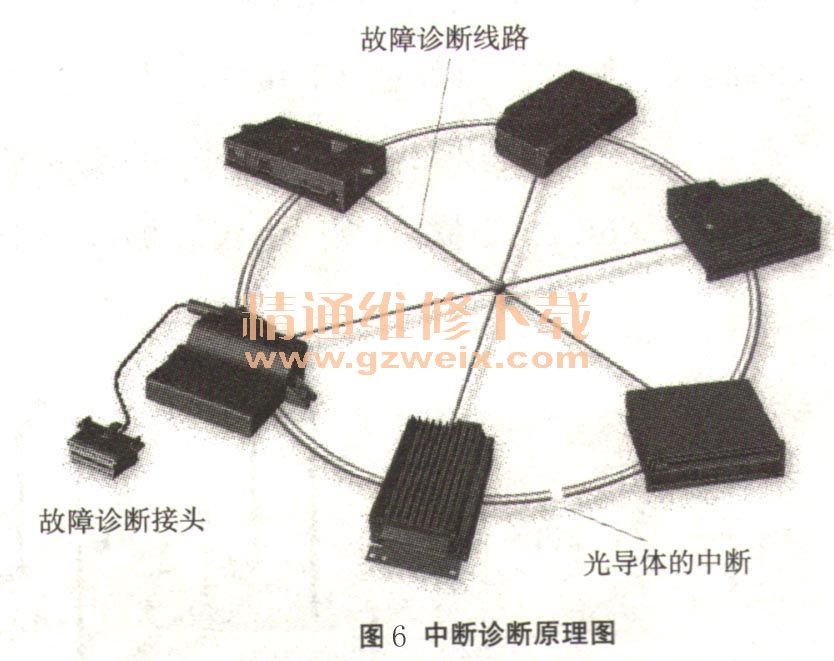

    MOST系统的缺点：MOST系统是环形结构如图6所示，该结构的缺点就是环路中的某个控制单元损坏或环路中的某段光纤损坏会导致整个系统无法正常工作或不工作。

    在大众奥迪的音响娱乐系统中MOST系统故障通常会导致黑屏、画面断断续续、声音断断续续等故障，系统不受控制等。
    当MOST系统出现故障时有以下三种诊断方法。
   （1）环形中断诊断。在大众的MOST系统中，环形中断诊断必须借助专用诊断仪5054a或6150b进行，环形中断诊断是诊断管理器执行元件诊断内容的一部分。其诊断原理是：诊断线通过中央导线连接器与MOST总线上的各个控制单元相连。环形中断诊断开始后，诊断管理器（也就是网关）通过诊断线向各控制单元发送一个脉冲，这个脉冲使得所有控制单元用光导发射器内的发射单元发出光信号。在此过程中，所有控制单元检查两方面功能：一是自身的供电及其内部的电控功能；二是从环形总线上的前一个控制单元接收光信号。诊断管理器根据环路上的各控制单元是否发出光信号和接收到光信号，便可识别两类故障情况，发生故障的控制单元和数据传递中断发生在哪两个控制单元之间。

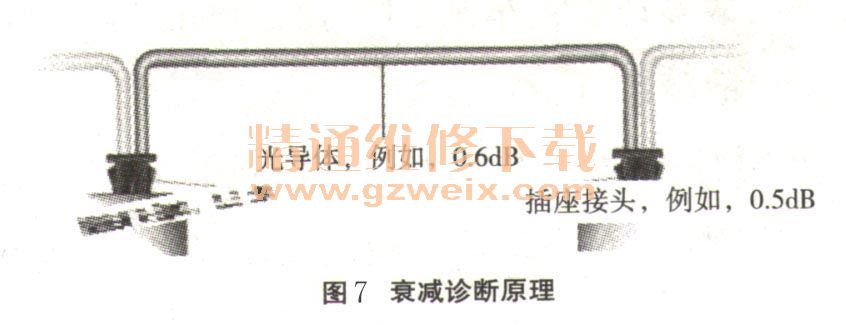

   （2）衰减诊断。衰减诊断的基本原理与环形中断诊断基本相同，也必须使用专用诊断仪进行。不同之处是诊断仪会通过计算发射功率与接收功率之间的关系比例来计算光的衰耗，如图7所示，光的衰耗越大传输率越低。该诊断方法可判断环路中相邻两个控制单元之间的光纤是否有弯折或损坏。

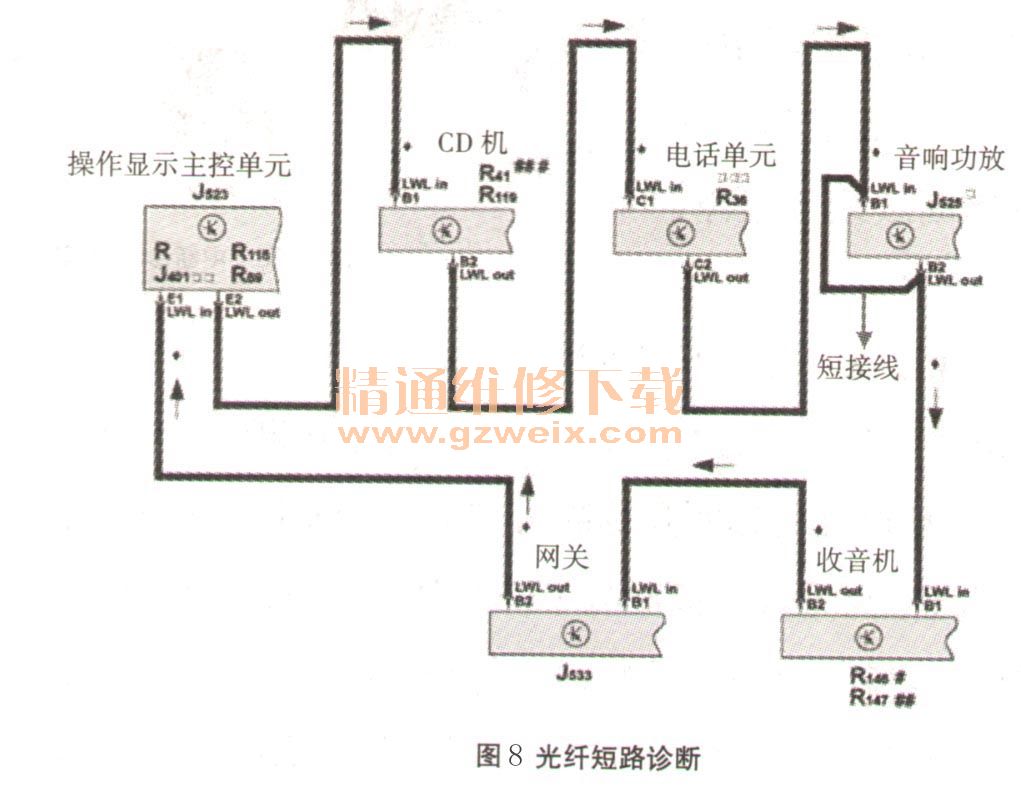

   （3）短路诊断。在光纤系统的诊断中还有一种更为简单直观的诊断方法就是短路诊断。当系统出现工作不正常或完全瘫痪时，光纤环路中的任何一个控制单元都有可能存在故障，这时我们可通过短接的方法一一去判断。如在图8的环路中如果想确定是否是电视接收器导致的故障，可断开TV接收器短接光纤。如果断开TV接收器故障消失，则故障点就在TV接收器上。在操作过程中不能短接显示操作单元J523注意在确定某个控制单元是否损坏时一定要检查其供电搭铁编码等。

    在奥迪A6L 2011款（C7）中仪表板也处于MOST环路之中。
