奥迪Q7 SUV没有倒车影像检修
来源:汽车维修技师  作者:佚名  2019-05-20 08:03:33

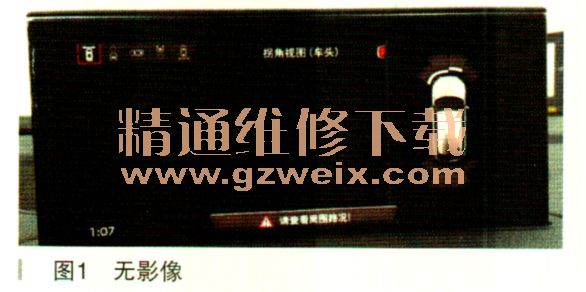

    一辆配置CRE发动机、0D5变速器的2018年奥迪Q7新车。客户新车提车时反映车辆倒车时无影像,如图1所示。

    故障诊断:检查车辆信息电子设备系统有故障码“B1102F0:后视摄像机LVDS导线无信号,主动/静态”。
      可能故障原因如下:
    ·后视摄像头故障
    ·信息、电子设备控制单元故障
    ·信息电子设备控制单元到后视摄像头LVDS导线故障
    ·其他故障

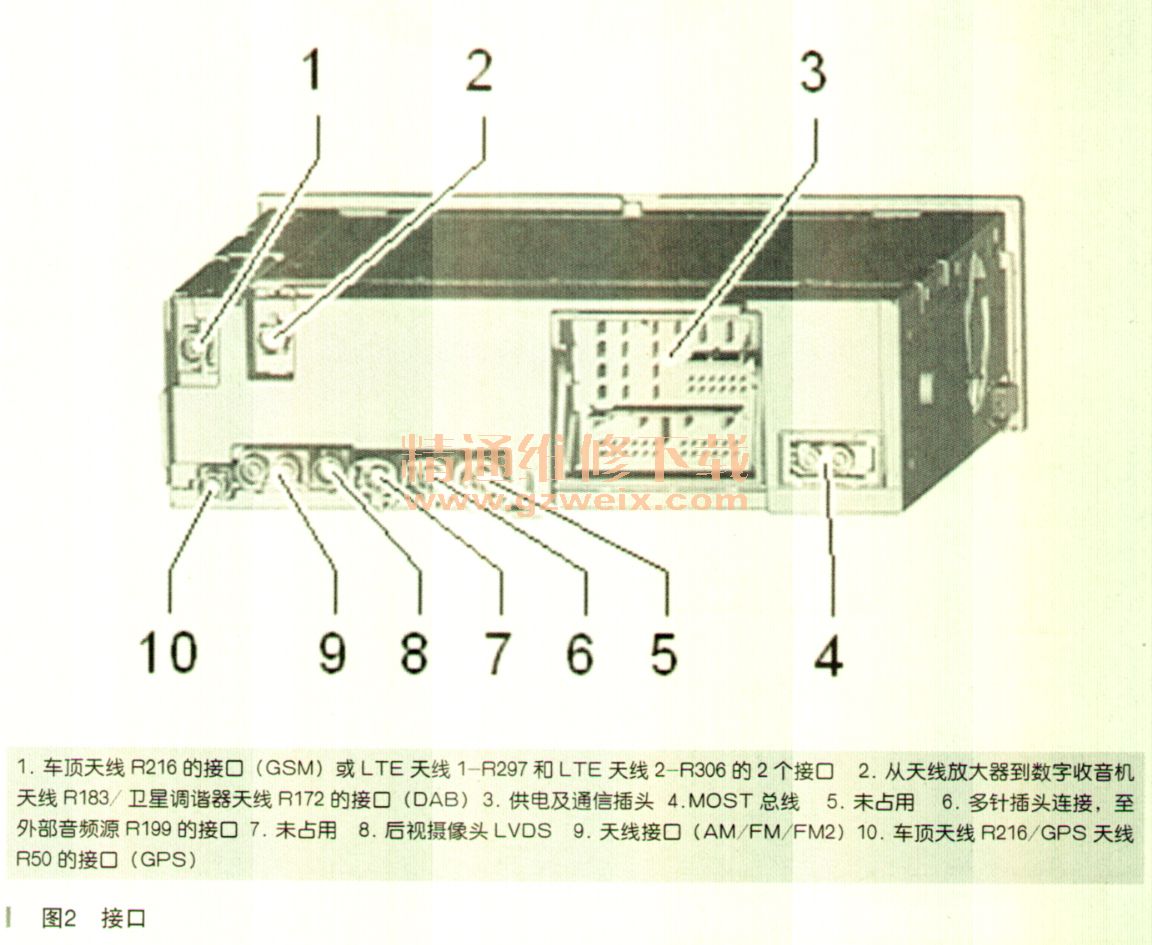

    插头定义如图2所示。

    该车为新车,客户不愿意多拆东西,本着由简到繁的原则,替换了倒车影像摄像头,故障依旧。
    替换信息电子设备控制单元故障依旧。
    检查信息电子设备控制单元到后视摄像头LVDS导线,发现有断路,电路图如图3所示。

      杳看电路图,该电路中有连接插头,拆卸驾驶室相关部位,检查该连接插头,发现插头没有插到位,卡销未锁止,如图4所示。

    故障排除:紧固LVDS插头,试车,故障排除。

相关资料:2015-2017年奥迪Q7(进口)

关键词:奥迪Q7
