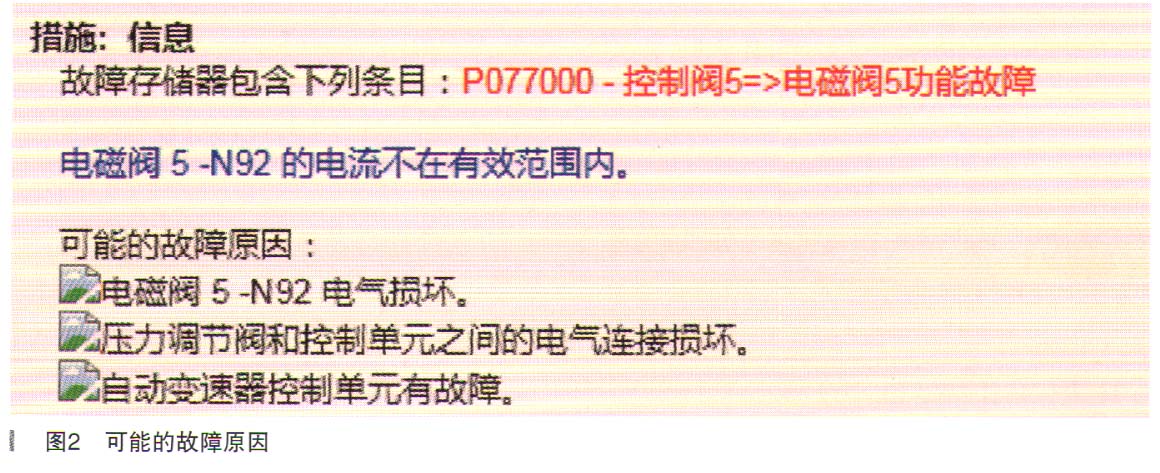

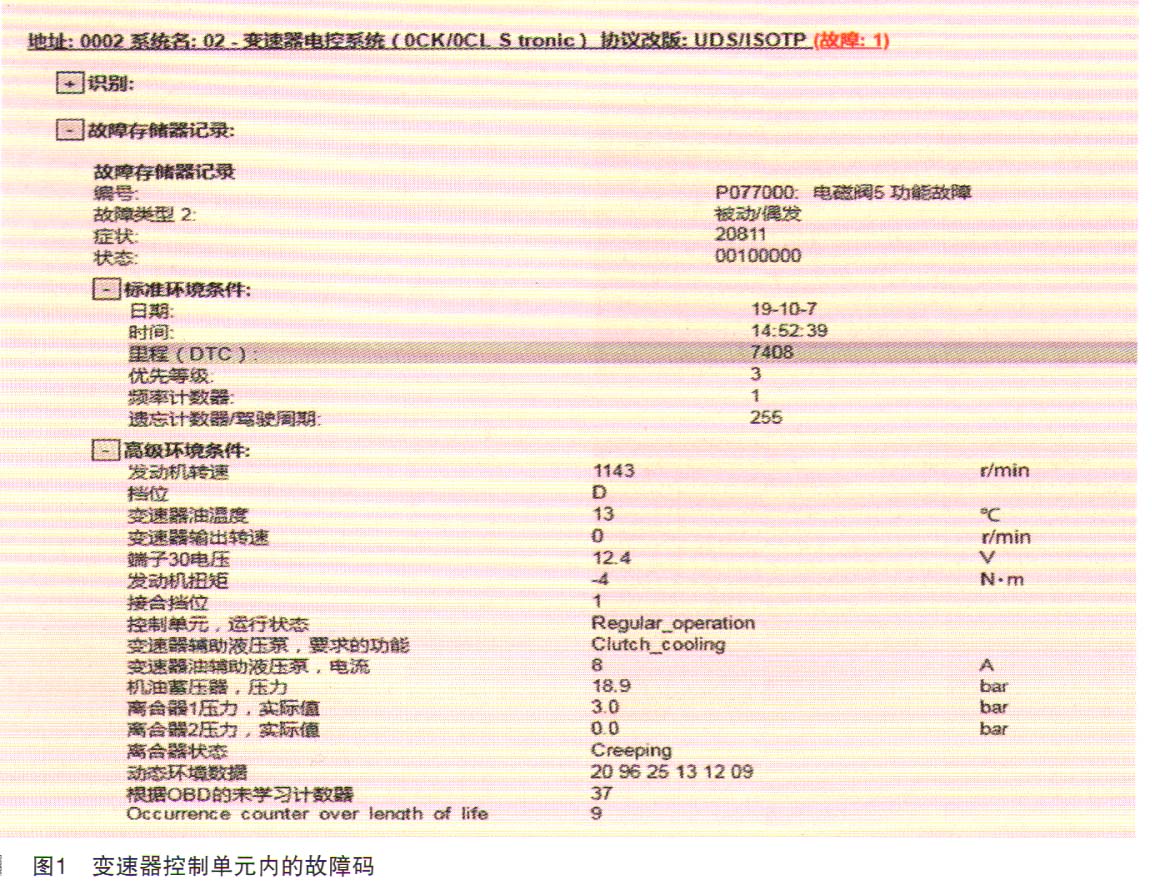

故障诊断：诊断仪检查02里有故障码一“P077000电磁阀5功能故障被动／偶发”，如图1所示。根据引导型功能提示可能原因是N92自身损坏、N92至变速器控制单元J217之间的印刷线路板存在故障或是J217变速器控制单元损坏（如图2所示）。

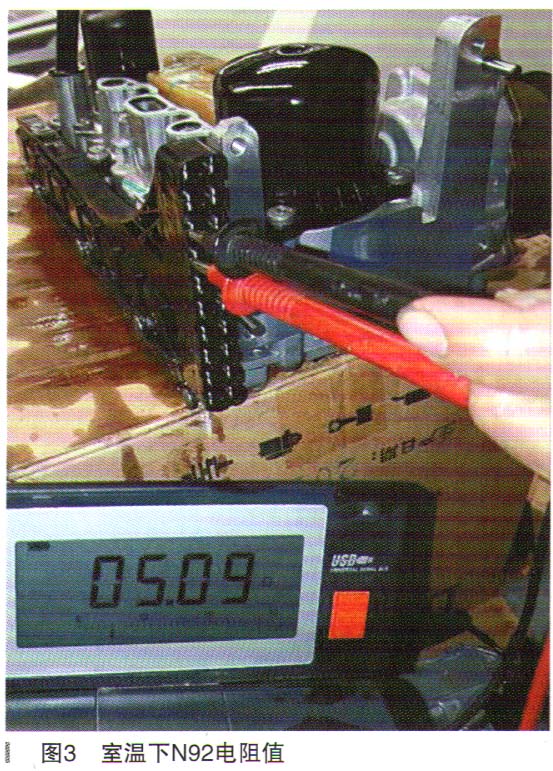

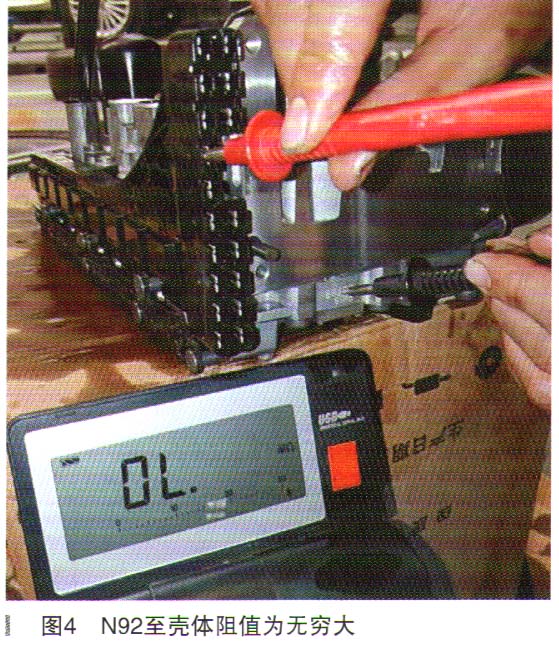

    拆下机电控制单元，测量N92到J217之间的线路和N92电磁阀的电阻值（如图3所示）。经检查N92阻值为5.09Ω，在正常范围之内。检查N92到壳体的阻值为无穷大（如图4所示），诊断仪提示需更换变速器控制单元J217。更换变速器控制单元J217后故障排除。



    故障总结：该故障比较简单，但在检查测量过程中需拆下机电控制单元总成进行测量。检查过程比较耗时，但一定要把诊断仪提示进行实际测量；切莫自已输入一个估计值，可能会导致故障引导出现错误的结果。在实际维修过程中细节和标准是最关键的因素，这两项工作到位了疑难杂证自然就迎刃而解了。
