故障诊断：试车，无钥匙进入以及无钥匙启动系统均不可用。按下启动按钮，仪表显示“没有可识别的钥匙”，如图1所示。

    故障判断过程：

     （1） VAS6150C检测系统无任何相关故障码。

     （2）试车中发现将钥匙贴到车内进入识别天线R138时，、车辆无钥匙启动功能就能正常使用。据此判断该车故障原因有如下几个：

    ①钥匙故障；

    ②车内识别天线R138、R137故障或其线路故障；

    ③中央门锁天线R47故障或R47天线线路故障；

    ④后部风挡内部天线断路；

    ⑤舒适系统控制单元J393故障。

     （3）根据该车型无钥匙进入流程图，该车型总共3根天线及车辆钥匙涉及无线部分。

    无钥匙启动流程为：驾驶员按下E408按钮，通过读取三个微动开关，舒适系统控制单元J393理解为按下按钮。舒适系统控制单元在时间上交错地触发两根车内天线R137和R138。位于车内的钥匙接收到两根天线的消息并测量其接收强度。钥匙发出一个消息，带有两个接收强度、钥匙标识信号和钥匙的防盗锁密码信息。位于车内的钥匙接收到两根天线的消息并测量其接收强度。舒适系统控制单元通过中央门锁的天线R47接收钥匙消息。舒适系统控制单元检查钥匙消息，确认发送消息的车钥匙是否具有正确的防盗锁密码。根据所测得的接收强度，舒适系统控制单元检查发送信息的车钥匙是否位于车内（包括行李箱）。如果满足接线端15的启动条件，则将触发接线端15继电器。发动机控制单元通过CAN总线和一根离散线路获得接线端50要求。如果满足发动机启动的各项条件，则发动机控制单元将触发两个接线端50继电器启动车辆。

     （4）因该车两把钥匙均出现同样问题，排除钥匙可能性。尝试拔下R138和R138任何一根天线，仪表提示高级钥匙系统不可用，故而分析认为R47故障可能性最大。因该故障为无线问题无法准确测量。尝试更换R47故障不能排除。尝试用铜丝替代天线故障不能排除，再次尝试更衡393故障不能排除。检查相关线路均完好。该车维修陷入困局。

     （5）分析认为两把遥控器同时损坏也是有可能的，尝试更换钥匙故障彻底排除。

    故障车辆数据块如图2所示。

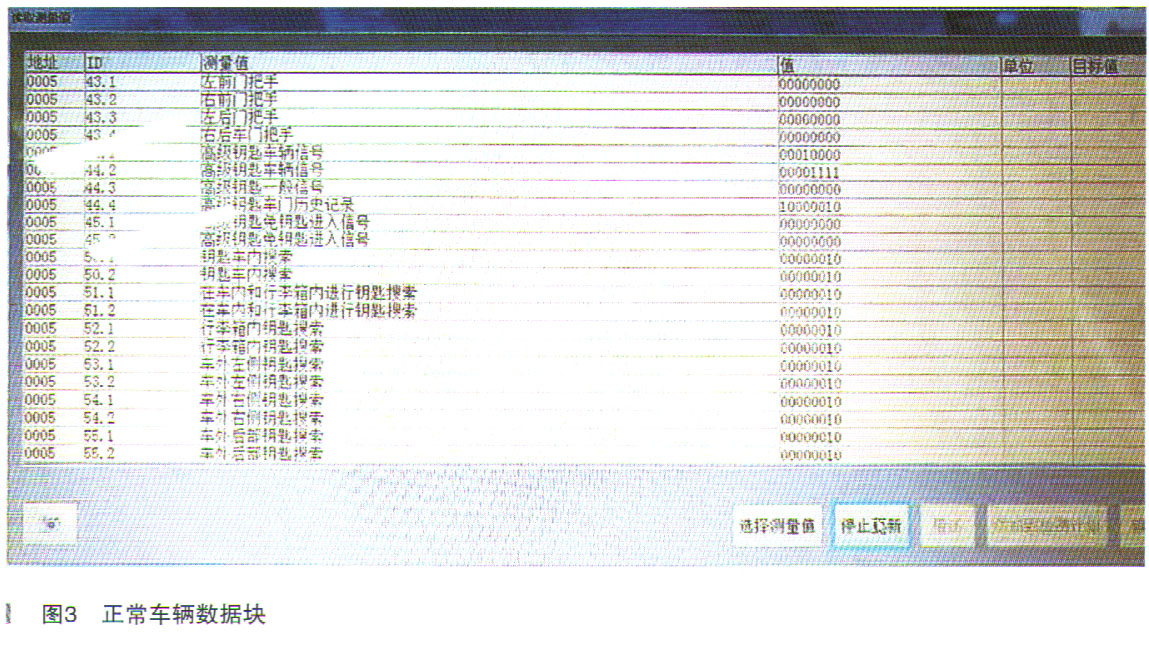

    正常车辆数据块如图3所示。

    相关电路图如图4所示。
