一辆一汽奥迪A6L(C7PA)。该车冷车启动的时候组合仪表偶尔黑屏,车辆可以正常启动,长时间停车后再启动故障容易出现。

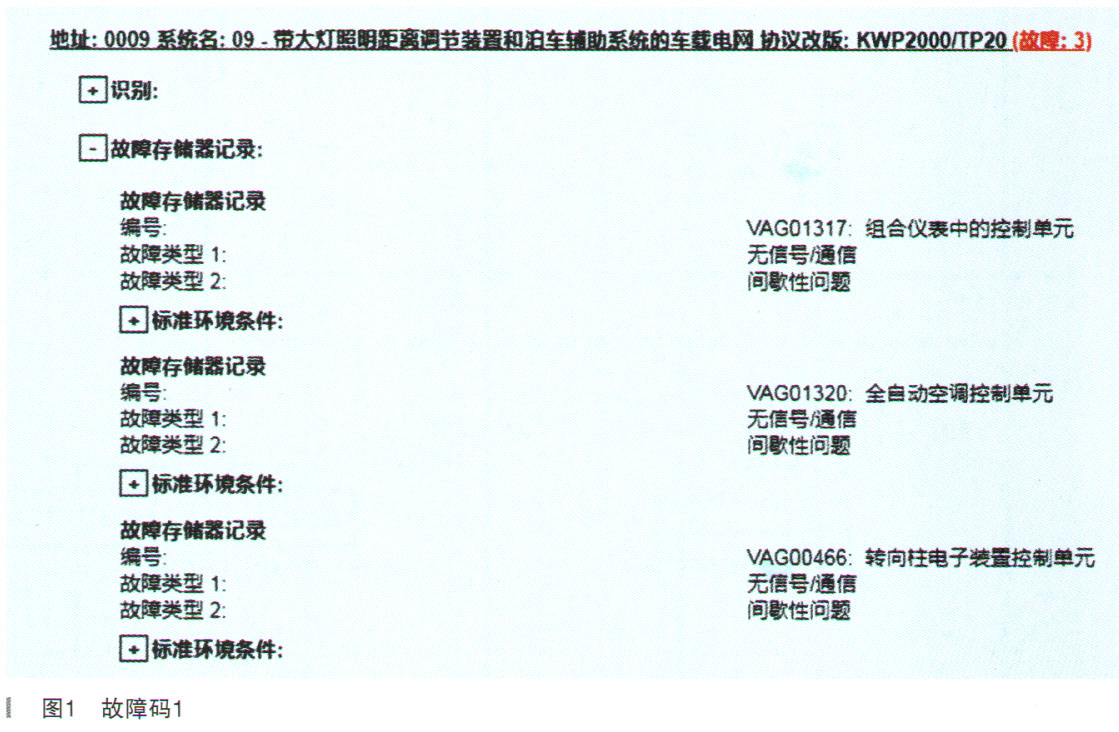

故障诊断:(1)因为是偶发故障,首先使用诊断仪读取故障存储器,检查组合仪表没有故障存储,其他控制单元存储:VAGO1317组合仪表中的控制单元无信号通信;VAGO1320全自动空调控制单元无信号/通信;VAGO0466转向柱电子装置控制单元无信号通信。19数据网关存储:U 10AA00数据总线显示操作有故障,如图1和图2所示。
(2)从故障码和电器网络拓扑图(如图3所示)分析所报的故障码都是显示和操作CAN、总线的控制单元。
(3)根据分析可能出现的故障原因。
①显示和操作CAN总线故障;②加装或改装引起的故障;.CAN分离插头故障;④某个控制单元故障;⑤其他。

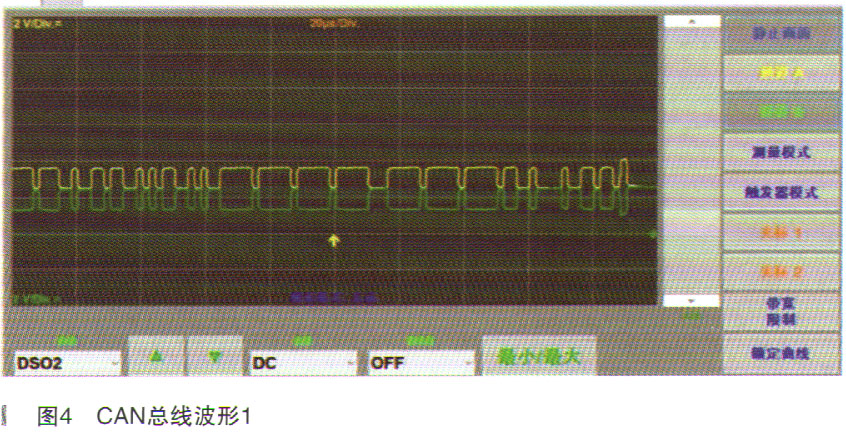

(4)检查CAN分离插头未发现有虚接或腐蚀的情况,连接VAS6356测量CAN总线波形,未发现有异常现象,通道A: CAN-H(黄色),通道B : CAN-L(绿色),如图4所示。
(5)检查J285、J255、J527的控制单元、线束插头未见异常,检查车辆未发现有改装或加装的用电器,在检查的过程中测量CAN波形也未见异常。
