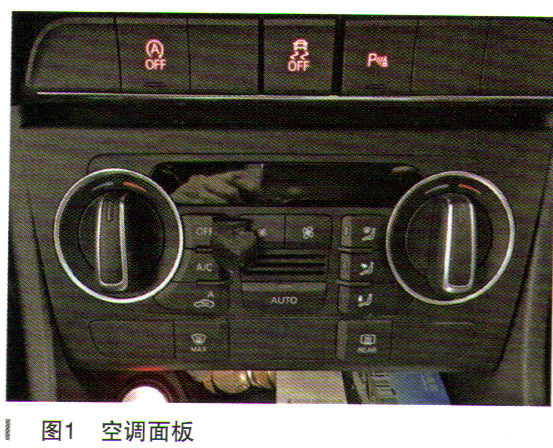

一辆行驶里程约1.2万km、配置DBR发动机、DQ500变速器的2019年奥迪Q3 SUV。该车正常使用中发现空调面板无法正常使用,黑屏无法正常打开,开启车灯后空调面板指示灯闪亮后马上熄灭,如图1所示。
故障诊断:诊断仪检测车辆电控系统和空调系统均无故障码。
可能故障原因:
·空调控制单元供电及线路故障
·空调控制单元故障
·车载电网控制单元故障
·网关控制单元故障
·其他故障

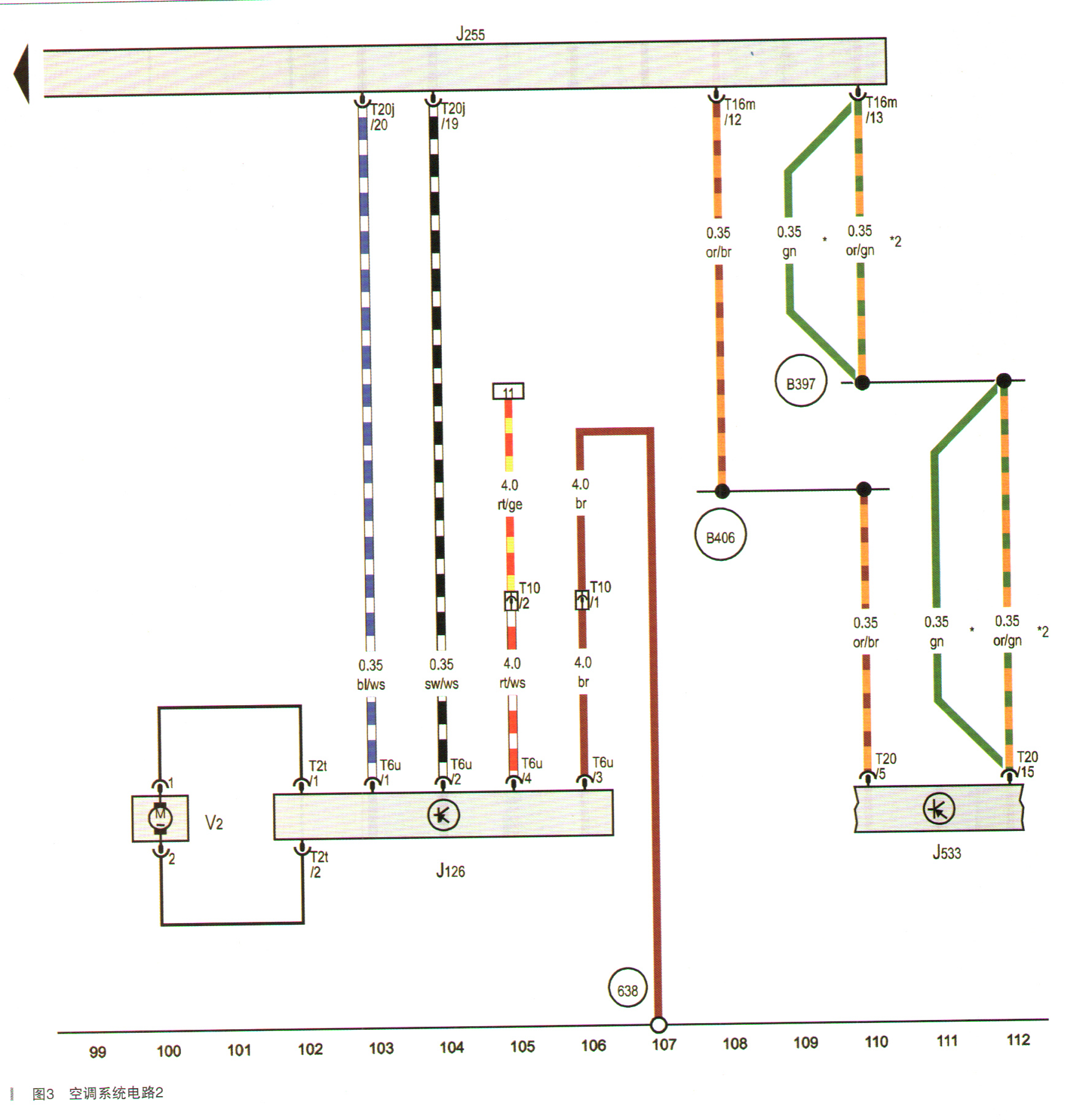

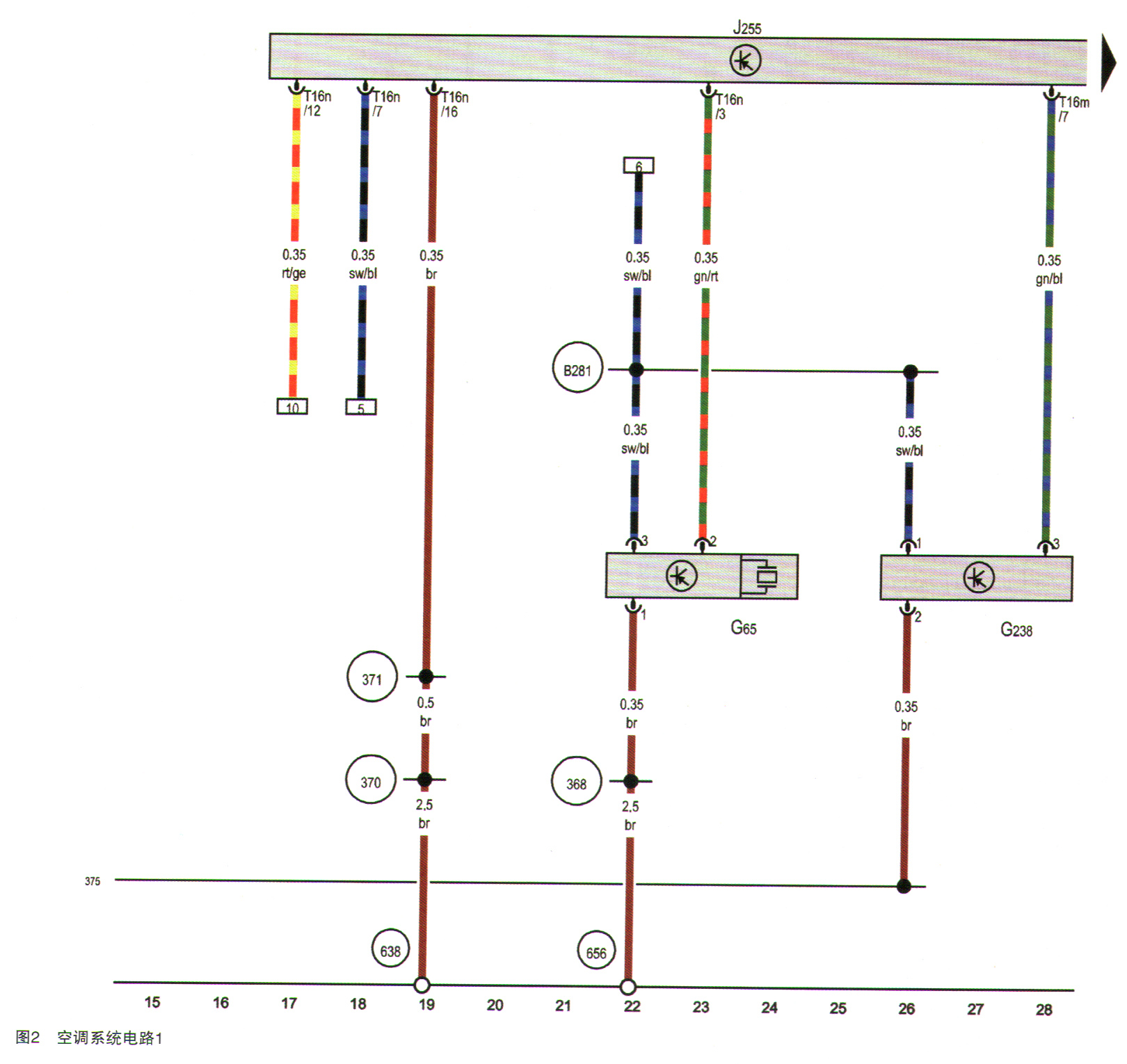

根据电路图(如图2、图3所示)检查SC13一空调控制单元J255的T16n/7及SC20一空调控制单元J255的T16n/12电源为
蓄电池电压,正常。
检查接地点638及空调控制单元J255的T16n/16接地正常。
检查空调控制单元J255的T16m/12和T16m/13舒适CAN总线Low和High,均正常。
替换空调控制单沟255后故障依旧。
替换网关控制单元后故障依旧。

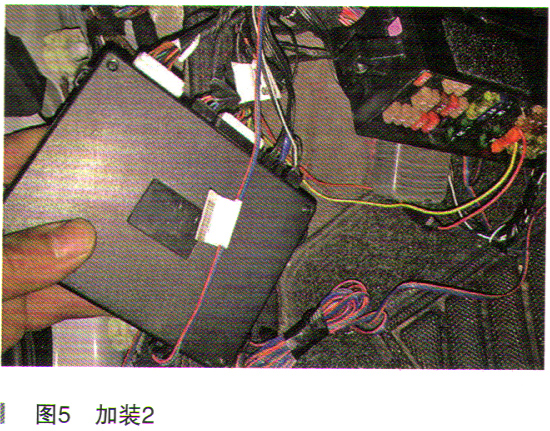

查看该车有两处加装,如图4、图5所示。
