奥迪Q5L驻车辅助系统不可用检修
来源:汽车维修技师  作者:佚名  2021-03-18 08:05:45

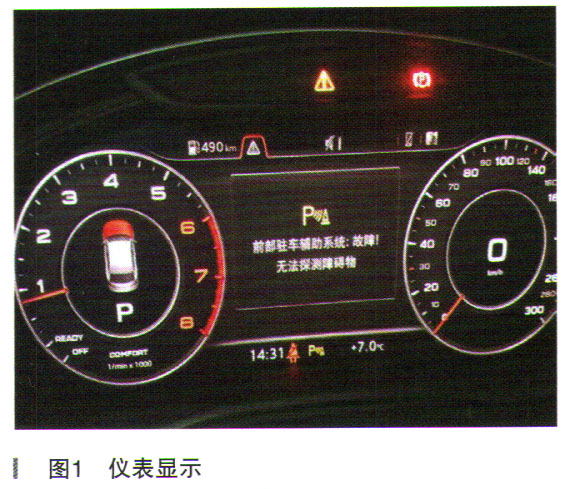

     一辆行驶里程约2.1万km、配置CWN发动机、0CJ变速器的2019年奥迪Q5L。客户倒车行驶时仪表显示“前部驻车辅助系统:故障!无法探测障碍物”,如图1所示。

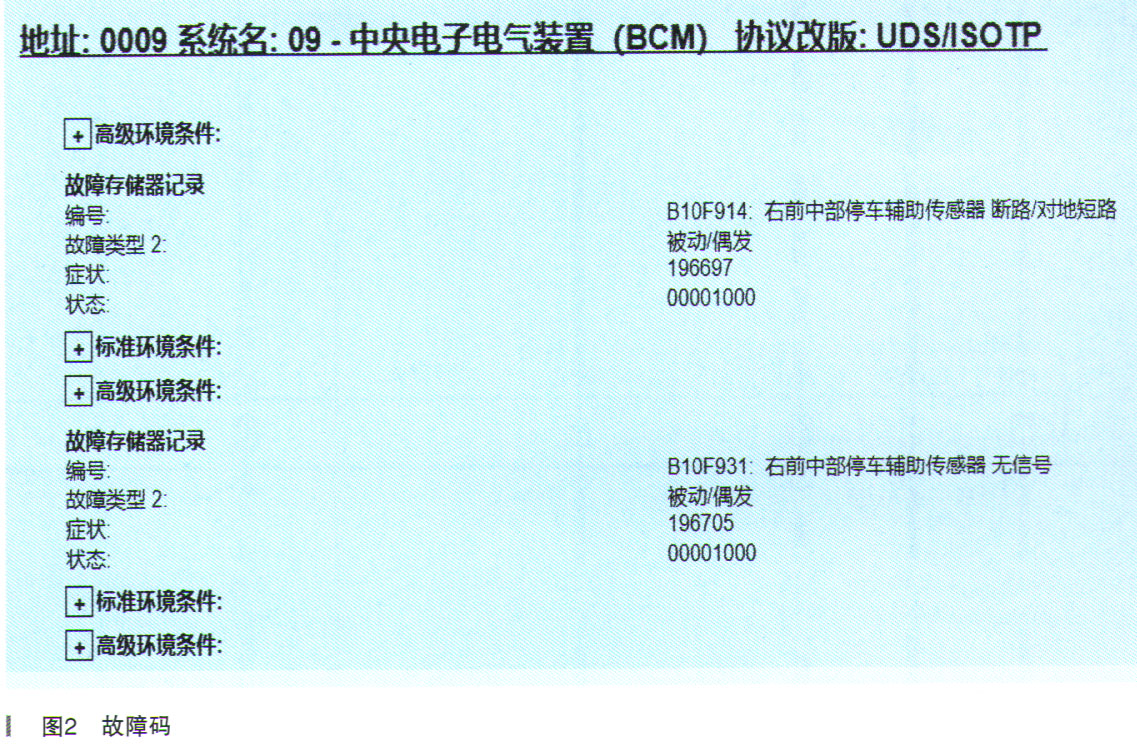

    使用VAS6150E检查中央电子电气装置J519系统故障码如图2所示。
    前部驻车辅助系统电路图如图3所示。
    可能故障原因如下:
      (1)右前中部停车辅助传感器G253故障;
    (2)中央电子电气装置J519故障;
      (3)右前中部停车辅助传感器G253至中央电子电气装置J519线路故障;
      (4)其他故障。
    由于右前中部停车辅助传感器G253和左前中部停车辅助传感器G254型号相同,G253和G254两者互换后故障依旧。
    测量右前中部停车辅助传感器G253的端子T3ac/1和T3ac/3,电压为0V。

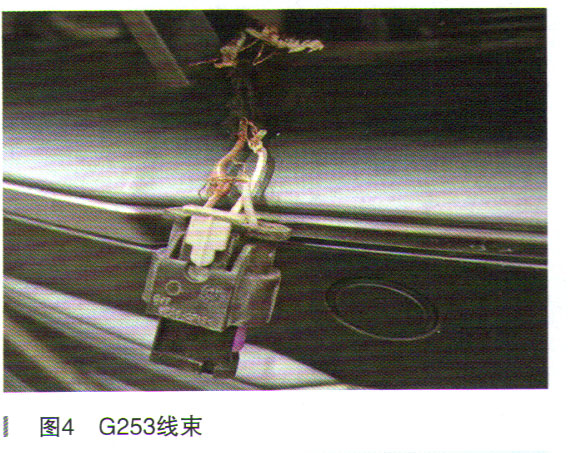

    拆卸相关部件后检查线路,发现右前中部停车辅助传感器G253线束已断开,如图4所示。
    故障排除:修复受损线束并更换插针后试车,故障排除。
    故障总结:冬季是线束遭小动物咬断和破坏的高发季节,检查时需注意这方面原因,可节约维修诊断时间,提高客户满意度。
