故障诊断：接车后，首先试车以便验证故障现象。试车时踩加速踏板发动机提速困难，有明显的抖动，发动机警告灯常亮。检查燃油供给装置，没有发现油管的变形、破损或堵塞。检查点火系统，未发现异常。根据故障现象，使用福特专用检测仪IDS进行检查，发现故障车PCM动力控制模块中存储有故障码P0087一燃油流道／系统压力太低。显然，这是指汽油油压过低。据此分析，该车故障点应在产生和影响汽油压力的相关部位，如：燃油泵不良或泄压、燃油管道堵塞或破损、喷油嘴泄漏，或燃油压力传感器及PCM发动机控制模块损坏等。再次对发动机的燃油管道进行检查并无异常，说明油压低故障与管路没有关联。

    从图1所示的动态数据流可以看出，该车第一缸的燃烧存在异常，表现在图中横坐标的“0”值不正常，为－1.35，而其他三个缸分别为0.29、0.04和－0.14，均在“0”值附近。为了进一步验证，我们又找来正常的同款车型，并读取动态数据流以便进行比对分析。正常车型四个缸的燃烧均贴近在横坐标“0”值附近（图2）。



    横坐标的“0”值是福特车系反映汽缸燃烧准确率的一项重要参数。这里的“0”值表示标准燃烧时刻，相当于点火正时信号，但两者还是有一定区别。前者反映是各汽缸内的燃烧状况，如汽缸产生最大压力的时刻和压力值，而后者只是发出点火的准时信号，仍属于燃烧前的状况。燃烧准确率为正数，如图上蓝条在“0”之后的，表示燃烧稍延后；反之，若为负数则说明汽缸燃烧提前。发动机正常工作时，各汽缸的燃烧准确率均应发生在“0”值附近。故障车第二、三、四缸的燃烧准确率，均贴近“0”值，表示处于正常状态，但第一缸的燃烧准确率却达－1.35，偏离很大，表示该缸处于“失火”状态，即第一缸根本没有燃烧做功！检查第一缸的高压火却是正常的，由此分析第一缸喷油可能出现了故障。

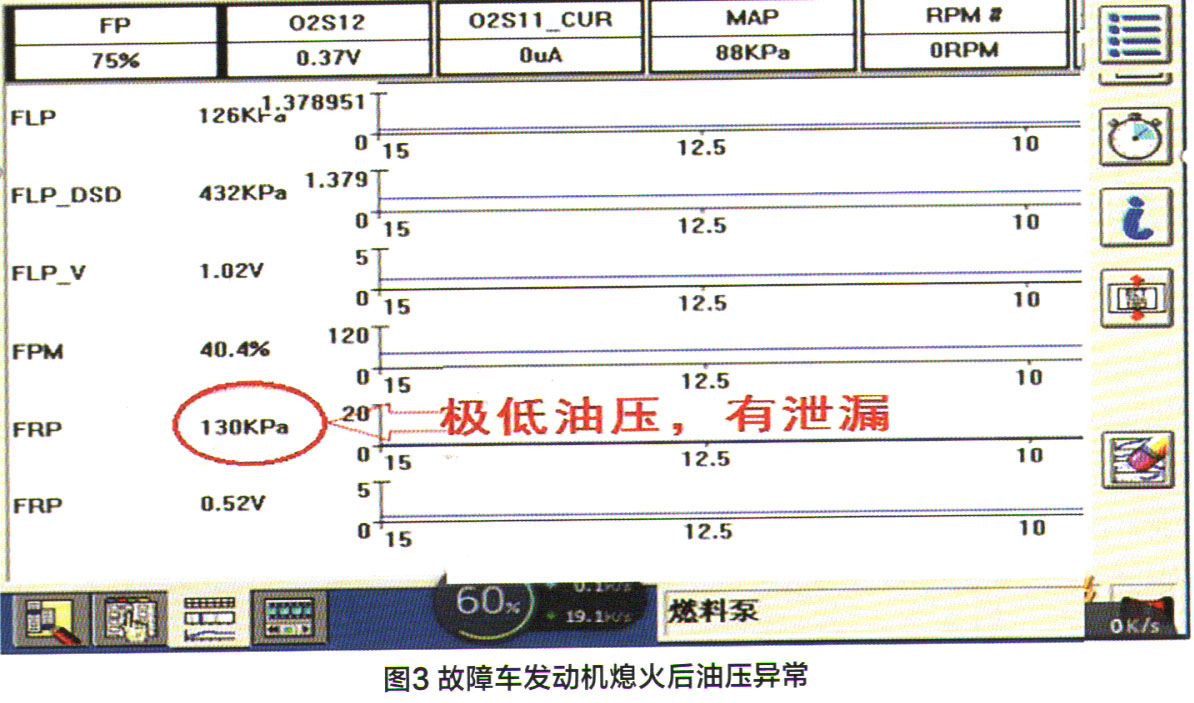

    该车发动机为缸内直喷，供油系统有低压和高压两个燃油泵，低压泵是将油箱中的汽油抽出并加压到450kPa左右；高压柱塞喷油泵再将汽油加压至4-25MPa，供缸内喷射使用。发动机熄火后，检测汽油的低端保留压力，发现只有130kPa（图3），异常。对比正常车型喷油器的脉冲数据流，发现发动机不运转时低端保留压力为4.2MPa（图4），两者间数据相差很大。由此可见，故障车燃油供给系统确实存有故障。

    图3左侧的英文缩写是与发动机燃油压力相关的参数，对分析发动机工况很有帮助。其中：“FLP-DSD”为燃油系统低压端的标准油压值，正常为450～580kPa，其对应的油压传感器信号电压为3.25V左右；“FRP”是高压喷油轨道油压，正常为4.2MPa以上；“FPM”为高压油泵的占空比利用率，为40.39%; “FP”是低压油泵的占空比利用率，为75%。在图3中，故障车的“FRP”值只有130kPa，油压传感器信号电压仅为0.52V，这两个参数明显过低。
