奥迪Q7发电机不发电故障检修
来源:汽车维修技师  作者:佚名  2022-07-02 08:10:08

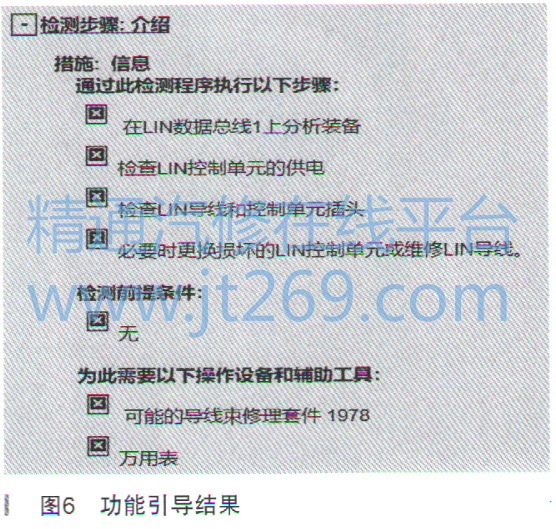

    功能引导结果,重点检查线束,必要时更换LIN上控制单元,如图6所示。

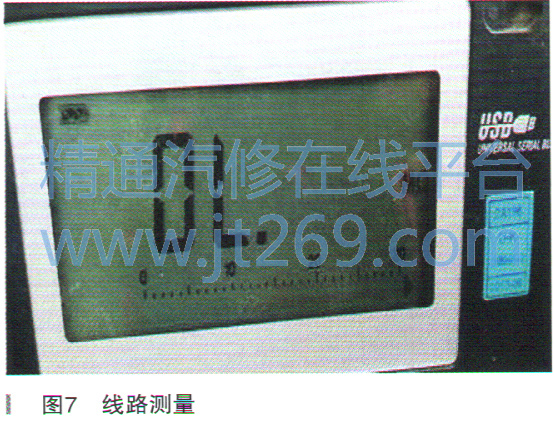

    询问客户车辆近段时间用车情况,客户表示车辆这个故障已在其他修理厂维修了一个月,已更换了新的12V蓄电池和全新发电机,故障没有排除。由于发电机已更换且车辆故障依旧,接下来重点对发电机到网关的线束进行检查,发现发电机到网关线束存在断路,如图7所示。

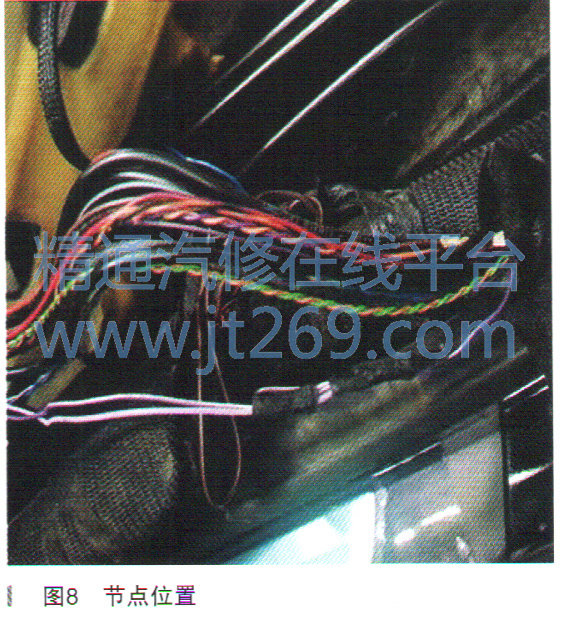

    拆卸相关覆盖件,对发电机到数据总线接口的线束进行检查,破开线束找到发电机到数据总线接口LIN线节点位于驾驶室门槛处,如图8所示。

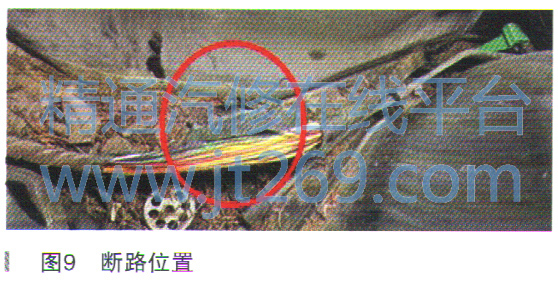

    测量节点到数据总线接口线束电阻正常,测量节点到发电机端子线束电阻不正常,存在断路情况。仔细分解连接线束,发现流水槽处LIN线断路,如图9所示。
    故障排除:修复受损线束并清除故障码后故障排除。
