检修福特福克斯发动机故障灯点亮
来源:本站整理  作者:佚名  2012-05-09 07:07:50

一辆行驶里程约86214km的福特福克斯轿车。

车主反映:该车发动机故障灯点亮。

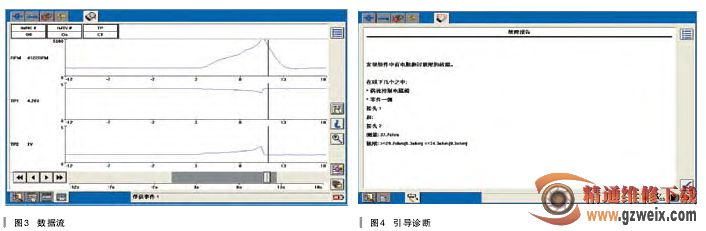

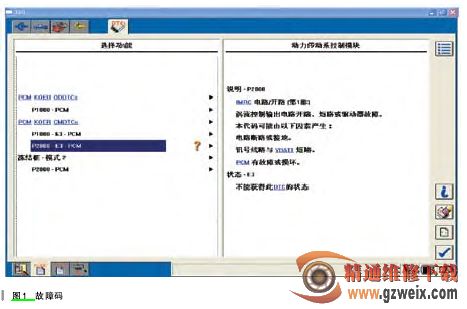

接车后 用IDS检测,有故障码P2008-E3-PCM(如图1所示)。按照电路图(如图2所示)检查IMRC电磁阀至PCM的线路,线路正常无断路的地方。打开和关闭点火开关时,IMRC电磁阀有动作现象,这就说明IMRC电磁阀正常,且IMRC提升阀有作动。是不是哪一个插头接触不良引起的?对所有的插头处理后,清除故障码,路试正常,交车。几天后客户反映故障灯又点亮了,用IDS检测故障码又是P2008-E3-PCM。重新打开或关闭点火开关时IMRC 电磁阀是动作的,用IDS看IMRC电磁阀的数据流,当发动机转速达到4300r/min时IMRC状态由OFF(如图3所示)转变为ON,由此可以判断线路无故障及PCM控制逻辑没问题。再用IDS引导诊断发现故障是由IMRC电磁阀阻值过大引起的,如图4所示,更换后故障排除。只有熟悉使用诊断工具和工作原理才能又好又快的排除故障。
