福特福克斯C3轿车无法启动
来源:本站整理  作者:佚名  2013-12-13 09:25:21

    一辆行驶里程仅有300km的福克斯C346 1.6AT新轿车。客户反映:该车刚开了两天,便出现无法启动的故障现象。

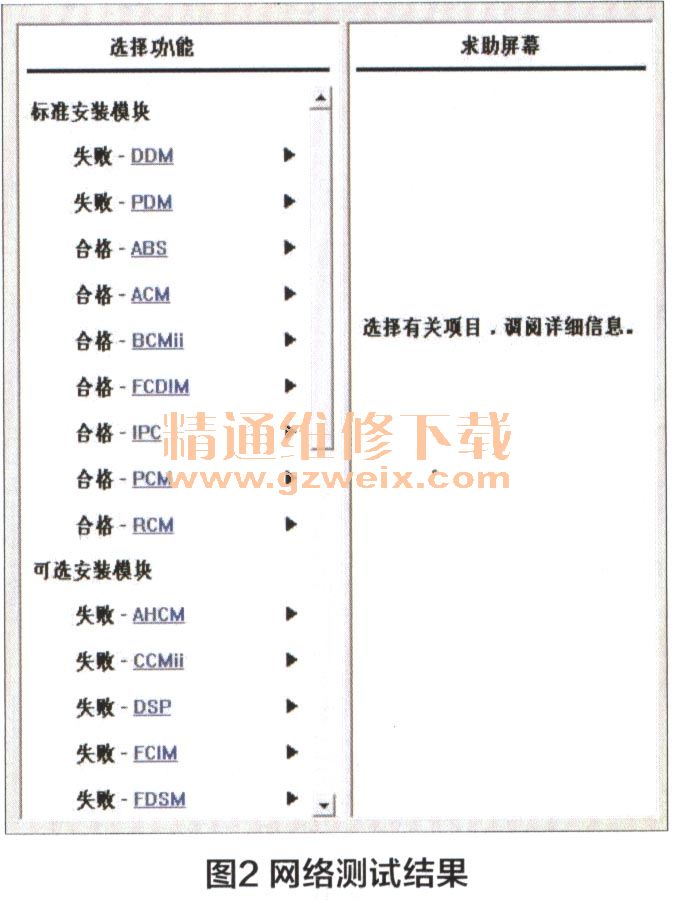

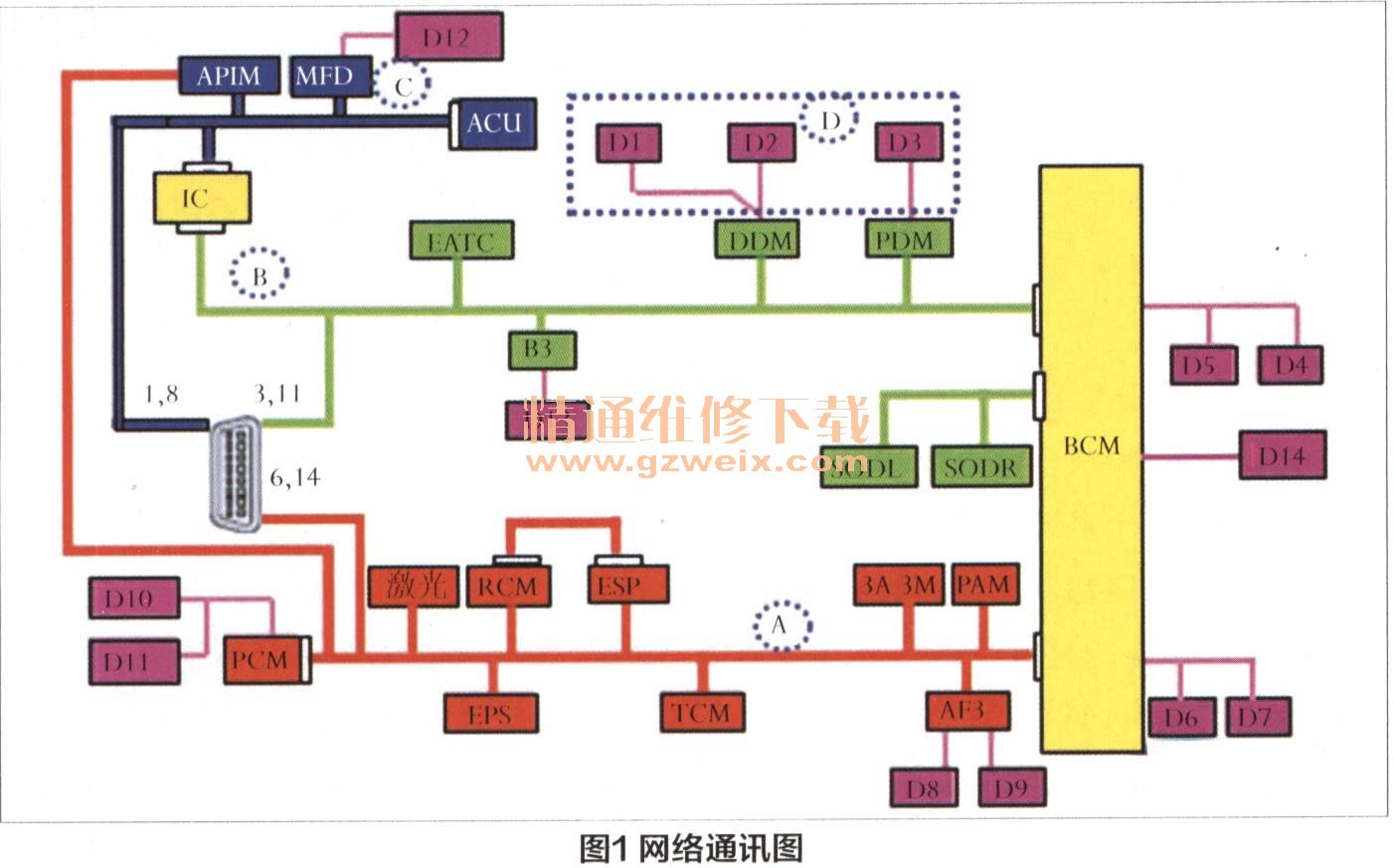

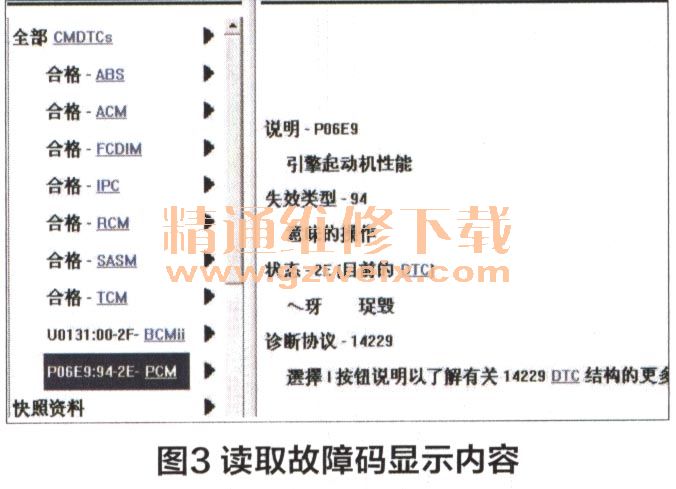

故障诊断:经检查发现,该车冷却液与机油正常,各线路插头均无脱落现象。使用万用表检测蓄电池电压正常。试图启动该车,启动机无反应。使用IDS检测,无故障码。根据故障现象进行分析,可能的故障原因有:(1网络通讯不正常;(2)变速器挡位显示不对;(3)启动机损坏;(4)启动机线束短路或断路。根据网络通讯图(图1)进行网络测试,正常(图2)。启动车两,仪表显示挡位正常,来回推动换挡杆,各个挡位都显示正常。经过几次启动后,再次读取故障码为P06E9:发动机启动机性能(图3)。

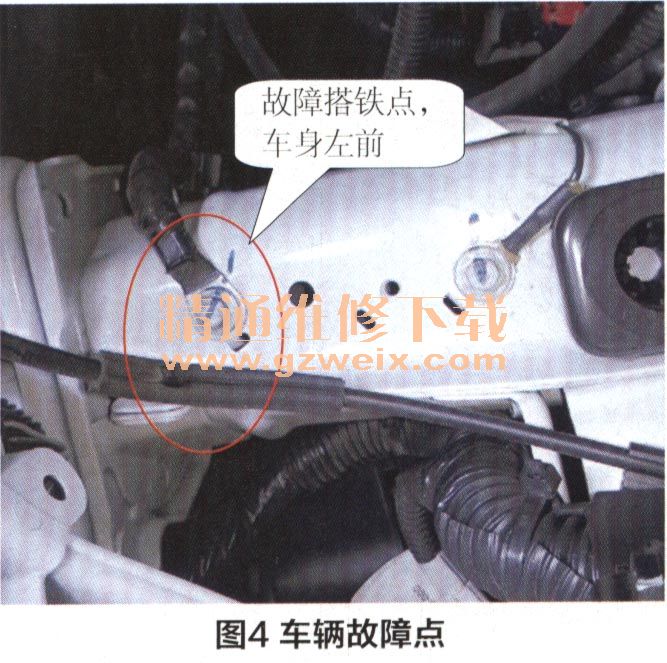

    依据此车的故障码与之前的维修经重装启动机并启动,故障依旧。根据线路图(图4)进行测量,打开点火开关测量C1 DC35-A有12V电压;启动时测量C1 DC35-B有12V电压。电源都正常,分析可能是启动机搭铁有问题,于是关闭点火开关,测量启动机与车身搭铁电阻,结果为无穷大,由此判断故障原因为启动机搭铁不良。排查至启动机与车身搭铁处时,发现该处搭铁点油漆过厚(图4),导致搭铁线与车身接触不够。将该处搭铁点的油漆铲去部分后装复试车,故障排除。






维修小结:这辆车的故障其实很简单,就是启动机到车身的搭铁不好。但凭借以往的维修经验去维修,反而使我们走了许多弯路。有时修车的思路不能过于复杂,应从最简单处开始检查。比如此车,若先检查启动机的电源与搭铁就可以立刻排除故障。

点评:本案例比较简单,在维修实践中处理此例故障的一般做法是:先测量蓄电池电压,再拔下启动机电磁开关“50”线,用万用表测量“50”插头在点火开关置于“STA”位时的电压,若有12V电压,再检测启动机与机体搭铁情况,若搭铁也没有问题,那就说明启动机或电磁开关有问题。用导线跨接电磁开关上“30”端子与“C”端子,通过观察启动机是否运转就可判断是电磁开关还是启动机有问题。由于启动机和电磁开关装在一起,在维修实践中,只要其中任一个有问题,都是一起更换。
