一辆行驶里程约1.5万km的新福特福克斯2.0AT轿车。用户反映:该车发动机无法启动。
接车后:试车验证故障,发动机确实无法启动。连接IDS检测,发现无法与PCM进行通讯。经过检查,发现发动机室熔丝盒(EJB)上的36号熔丝已烧毁,尝试更换熔丝后再启动发动机,发动机可以启动,但怠速不稳且加速无力。

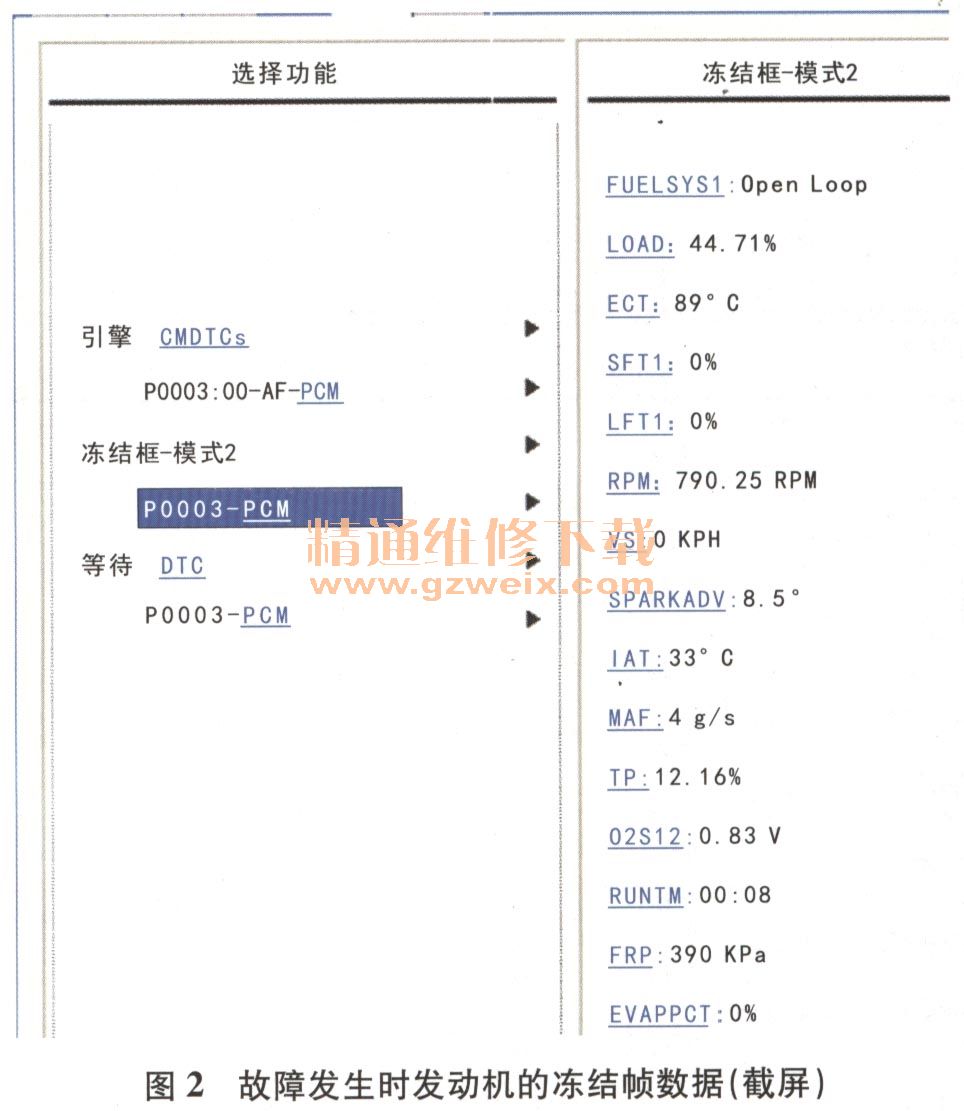

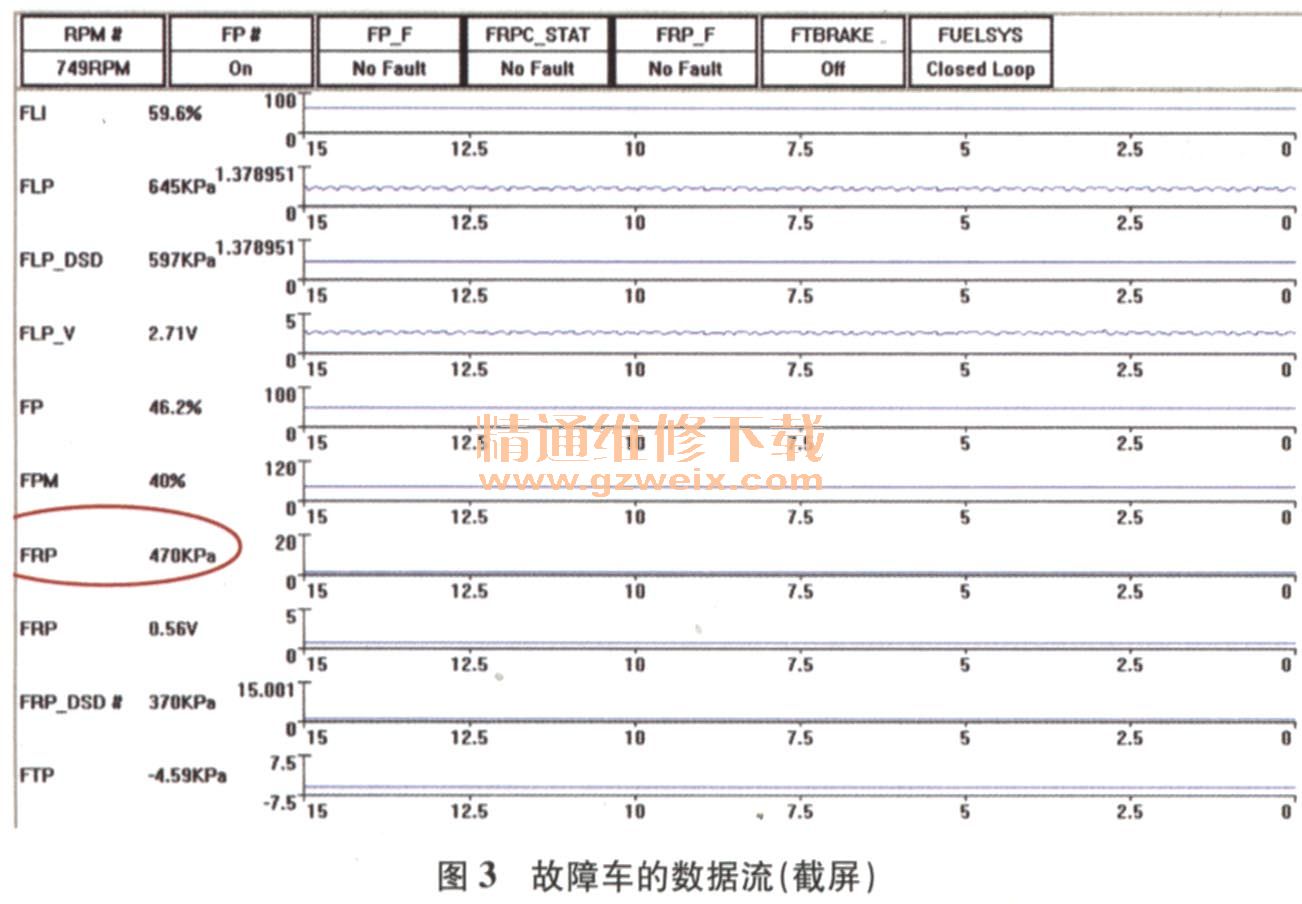

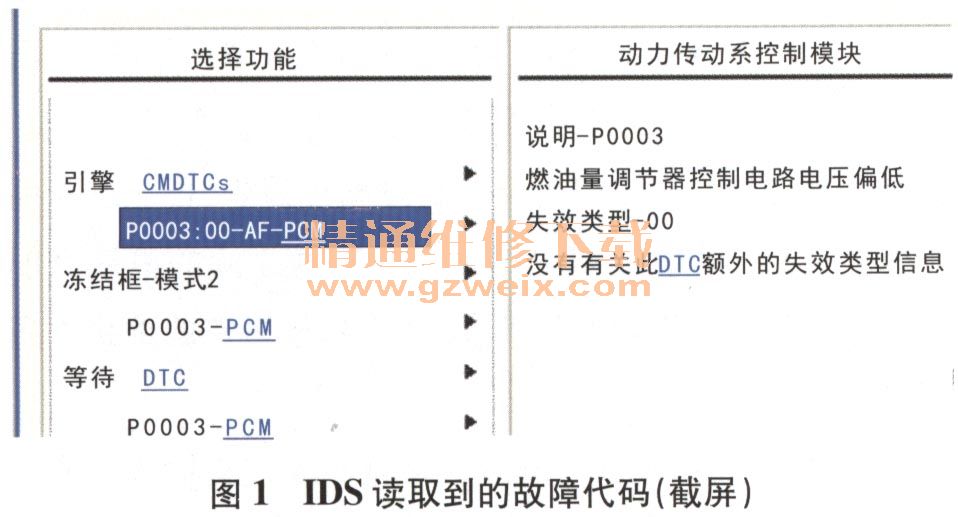

用IDS读取故障代码,得到故障代码“P0003燃油量调节器控制电路电压低”(图1)及故障发生时发动机的冻结帧数据(图2)。接着用IDS读取故障车的实时数据流,测得的数据流如图3所示。
与正常车辆的数据流(图4)进行对比可知,在发动机转速均为750 r/min左右时,正常车的高压燃油压力(FRP)为2.02 MPa,高压燃油压力传感器的电压为0.84 V;而故障车的高压燃油压力为470 kPa,高压燃油压力传感器的电压为0.56 V。显然,故障车与正常车的油压数据有很大差别。

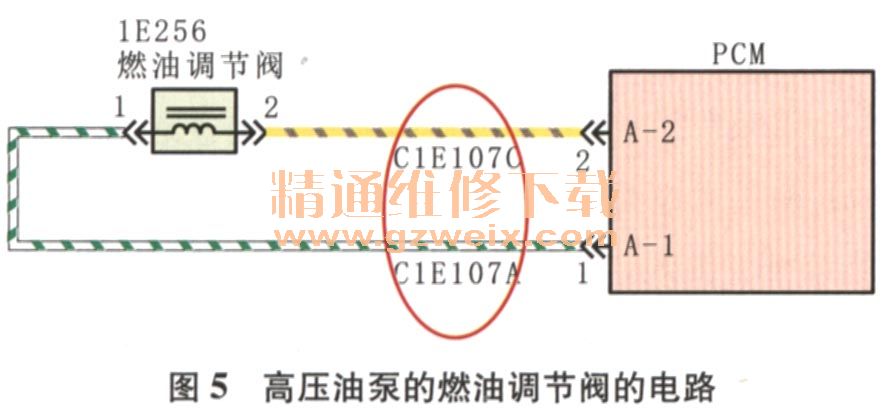

根据上述检查结果及故障代码的提示,决定重点对高压燃油泵的燃油调节阀进行检查,经过检查发现高压油泵的燃油调节阀不能正常工作。查阅相关电路图(图5)可知,高压油泵的燃油调节阀的供电和搭铁均由PCM进行控制。用万用表测量燃油调节阀的电阻,正常。在对燃油调节阀的相关线路进行检查的过程中发现,在断开点火开关的情况下,燃油调节阀的导线连接器端子与搭铁之间的电阻为20Ω,而正常应为∞,这说明存在对搭铁短路的故障现象。继续排查发现,在断开PCM侧的导线连接器后,电阻变为∞,这说明故障是PCM内部对搭铁短路导致的。
为慎重起见,维修人员将试乘试驾车的PCM与故障车进行互换并匹配后试车,车辆恢复正常。由此可以确定故障就是PCM内部问题导致的。
故障排除:更换PCM并匹配后试车,故障彻底排除。
