一辆行驶里程约10万km的2007款经典福克斯轿车。该车因发动机无法启动拖到本店维修。
    故障诊断及排除接车后，首先试车。接通点火开关后，发动机无法启动，且发动机防盗指示灯一直闪烁。利用故障检测仪进入车身与安全系统（该车辆的防盗模块装在PCM里面），显示无法与PCM建立通信。造成该现象的原因有：PCM故障；仪表故障；高速CAN网络线路传输故障。
    按照由简到繁的故障排除原则，首先检查车载诊断连接器（DLC）供电和搭铁情况，均良好。接着断开点火开关，用万用表测量DLC的端子6和端子14之间的电阻，为122Ω（正常值约为60Ω）。接通点火开关后，测量DLC的端子6和端子14对搭铁的电压，分别为2.99 V和1.94 V，正常情况下DLC的端子6对搭铁的电压应在2.6 V左右，端子14对搭铁的电压应在2.3 V左右。根据上述检查分析认为高速CAN网络线路有故障。

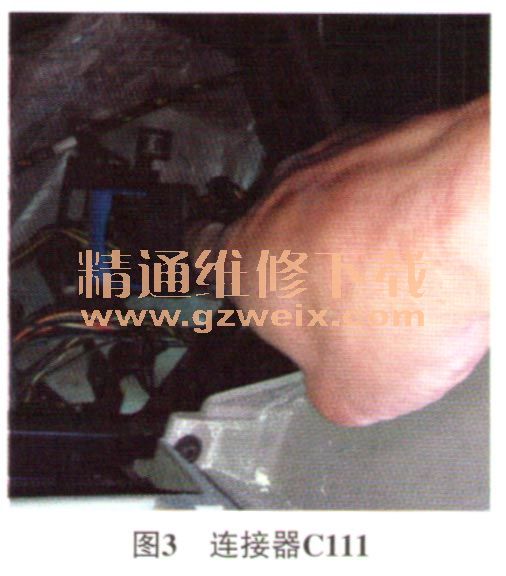

    分析该车的网络图（图1）后．首先拔掉连接器C90（图2），测量导线侧连接器C90的端子1和端子15间的电阻，为120Ω，再测量熔丝盒上的连接器C90的端子1和端子15之间的电阻，为∞，说明连接器C90和DLC之间的线路断路。由图1得知连接器C90和DLC之间的线路中还有一个连接器C111图3）。拆掉前排乘客侧的杂物箱，检查连接器C111，发现该连接器没有插到位，重新插好连接器C111后试车，故障排除。





    经询问客户得知，该车之前出过交通事故，修理时拆卸过仪表台，可能是维修人员在装复连接器C111时没有安装到位。
