凯迪拉克SRX车型MOST网络故障
来源:本站收集  作者:佚名  2015-05-06 09:36:06

    一辆行驶里程约4.7万km,搭载3.0L缸内直喷发动机的2014年凯迪拉克SRX轿车。该车因中央显示屏黑屏而进厂检修。

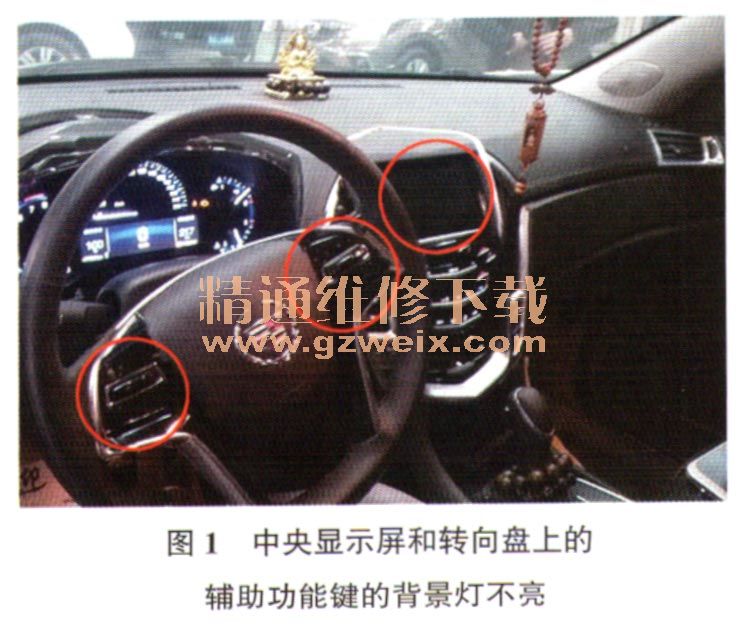

    故障诊断:接车后试车验证故障,故障现象确实存在。此外还发现转向盘上辅助功能键的背景灯也不亮(图1)。

    连接GDS2,读取故障代码,在娱乐系统中读取到与收音机相关的故障代码U0028,含义是MOST总线存在故障(图2)。怀疑故障是娱乐系统的MOST网络有问题导致的。分析可知,造成MOST网络故障的原因主要有MOST网络通信线有断路、短路、接触不良等情况;MOST网络中的模块有故障;MOST网络唤醒线路故障(控制模块的唤醒电路存在断路、短路、接触不良等情况,使模块一直处于休眠状态而无法被唤醒,无法在网络中进行通信)。

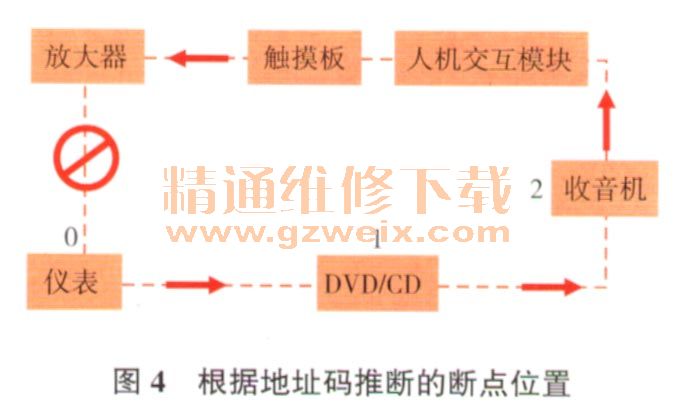

    本着由简到繁的原则对上述可疑故障点进行排查。用GDS2读取收音机模块的数据流,发现“替代MOST(媒体导向系统传输)主节点上行位置”数据显示为2(图3),可以推断出收音机模块上游的模块和下游的模块所对应的地址码(上游的模块中CD/DVD的地址码为1,仪表的地址码为0;下游的模块中人机交互模块的地址码为3,触摸板的地址码为4,放大器的地址码为5)。仪表的地址码为0,由此可以判断MOST网络的故障点位于放大器与仪表之间(图4),也就是放大器与仪表之间的线路或放大器本身存在故障。
    测量放大器与仪表之间的通信线路,正常;测量放大器的电源和搭铁,均正常,怀疑放大器本身存在故障。



    故障排除:更换放大器后试车,故障排除。

[1] [2]  下一页
