福特福克斯轿车燃油表不准
来源:本站收集  作者:佚名  2015-10-23 08:52:29

    一辆行驶里程约2.8万km的2010年福特经典福克斯1.8MT轿车。车主反映:该车燃油表一直指示为0。
    故障诊断:接车后试车,如图1所示,燃油表指针一直指在0刻度上,燃油警告灯点亮,续航里程为0 km,并提示"Fuel Computer Data Error"(燃油数据错误)。询问车主得知,故障发生时,车主以为燃油快要用完了,于是将车开到加油站加油,但是加满燃油后,燃油表仍一直指示为0。根据故障现象推断可能的故障原因有:燃油位置传感器及其线路故障;组合仪表损坏。

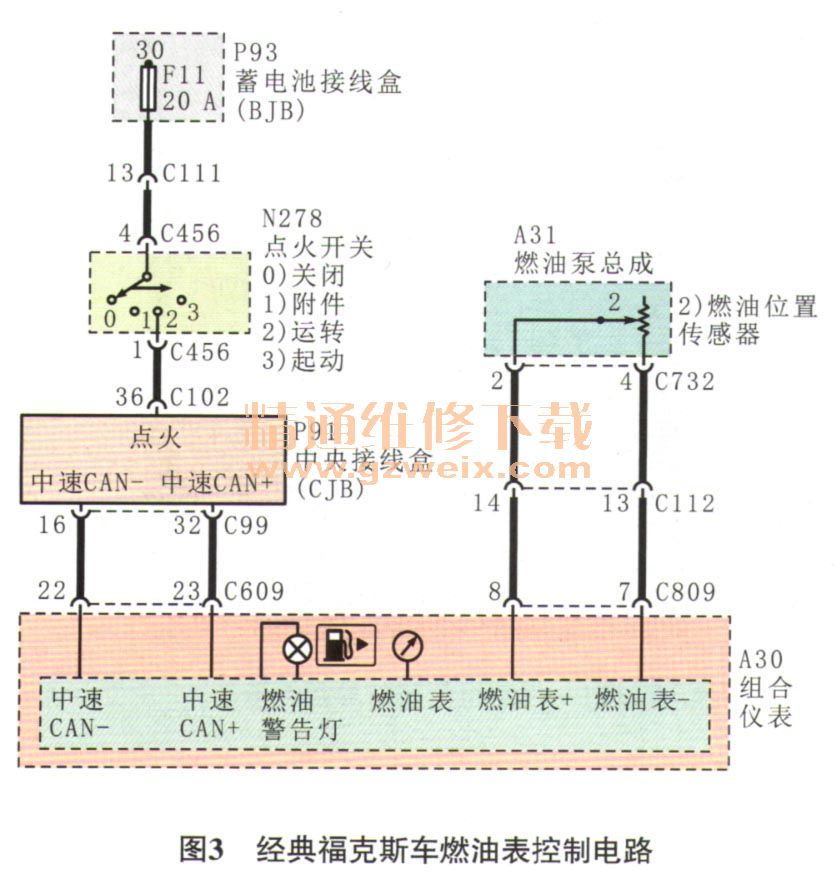

     首先进行组合仪表自诊断,在仪表扫描(GAUGE SWEEP)时燃油表指针可以由最低刻度升至最高刻度,说明组合仪表能驱动燃油表动作。用故障检测仪IDS检查,读得故障代码B2628,含义为“燃油发送器2号电路与搭铁短路”(图2),且无法清除。根据图3脱开燃油泵导线连接器C732,测量其端子2和端子4间的电压,为12 V,正常;然后分别测量燃油位置传感器与组合仪表间2根导线的连接情况,无断路、短路现象。拆下燃油泵,将油浮子移至最低位置时,测得燃油位置传感器的电阻约为200 Ω;将油浮子移至最高位置时,测得燃油位置传感器的电阻约为10Ω,与正常车的燃油位置传感器进行对比,电阻无异常,且移动油浮子的过程中,电阻是连续变化的。诊断至此,说明燃油位置传感器及其线路均正常,怀疑组合仪表内部程序错误或硬件损坏。用同款车型的组合仪表数据对该车组合仪表重新编程后试车,故障依旧。与同款试驾车对换安装组合仪表后试车,该车恢复正常,但故障转移到了试驾车上,由此确定组合仪表损坏。



    故障排除:更换组合仪表后试车,燃油表指示正常,故障排除。
