一辆行驶里程约2万km福特翼博。该车配有一键启动系统，因发动机无法启动而进厂检修。据驾驶人反映，尝试启动车辆，车辆无反映，仪表信息中心提示 “未发现钥匙”，且遥控钥匙无法正常解锁车辆。
    故障诊断：接车后试车验证故障，故障现象确实如驾驶人所述。连接IDS调取故障代码，得到的故障代码为“U201 F:00-0A外部接收器”，“U201F:13-4B外部接收器电路断路”，“B1026:71-4B转向柱锁作动器卡滞”。
    根据上述检查结果，初步判断故障原因可能是遥控钥匙故障，遥控钥匙接收器故障，免钥匙天线故障，免钥匙启动（KVM）模块故障，制动踏板开关故障，转向柱锁控制模块故障，无线信号受外界干扰，相关线路故障等。
    首先询问驾驶人并检查车辆，确认无私自加装和改装非原装用电器的情况。将遥控钥匙贴在紧急启动槽上，转向柱锁能正常解锁，踩下制动踏板，按下一键启动开关，发动机可以顺利启动。由此可初步排除遥控钥匙、免钥匙天线、KVM模块、制动踏板开关及转向柱锁故障的可能，怀疑故障原因可能是遥控钥匙接收器故障。

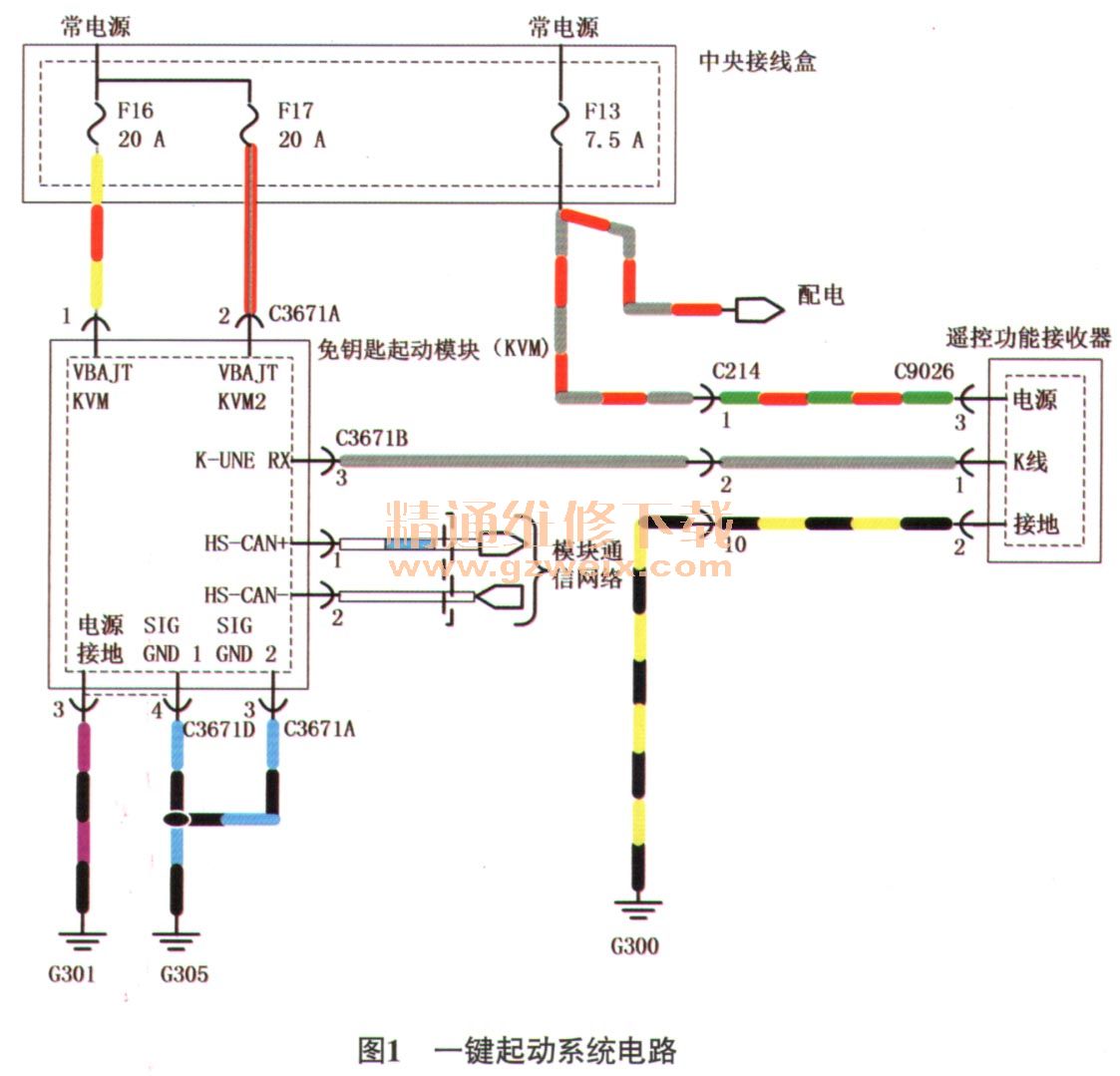

    查看相关电路图（图1），本着由简到繁的诊断原则，首先检查位于中央接线盒内的熔丝F13（7.5 A），熔丝正常（熔丝F13负责给遥控钥匙接收器供电）。用试灯测量遥控钥匙接收器导线连接器C9026的端子2和端子3，试灯正常点亮，说明遥控钥匙接收器的供电和搭铁是正常的。遥控钥匙接收器与KVM模块之间通过K线进行通信，用万用表测量KVM模块导线连接器C3671B端子3与遥控钥匙接收器导线连接器C9026端子1之间线路的导通情况，未见异常，说明KVM模块与遥控钥匙接收器之间的通信线路也是正常的。因此判断故障原因是遥控钥匙接收器内部故障。

    为了验证这一判断，维修人员将试乘试驾车上的遥控钥匙接收器与故障车的遥控钥匙接收器进行替换测试，发现故障车能够正常启动，且遥控钥匙也能对车辆进行解锁和闭锁，故障转移到了试乘试驾车上了。由此确定故障原因就是遥控钥匙接收器损坏。
    故障排除：更换遥控钥匙接收器后试车，故障排除。
    相关资料：2013年长安福特翼博维修手册（含电路图）
