福特新蒙迪欧车空调不制冷
来源:本站收集  作者:佚名  2017-12-01 09:03:06

    一辆行驶里程约4.5万km、搭载2.0T涡轮增压发动机和6速手动变速器的2016款长安福特新蒙迪欧。该车因空调不制冷而厂检修。
    故障诊断:接车后首先试车验证故障现象,接通点火开关,启动发动机,发动机顺利启动,接通空调开关,空调开关指示灯点亮,但空调出风口一直吹出自然风;将温度调到最低,空调系统仍然不制冷。连接故障检测仪读取故障代码,无相关故障代码存储。打开发动机室盖,冷却风扇正常运转。目视检查散热器、冷凝器表面,未发现有脏物覆盖等异常现象,可以排除制冷剂散热不良导致空调不制冷的可能。
    查阅该车空调系统工作原理得知,车辆配备的是双区域自动温度控制系统(DATC),DATC集成到了中控面板控制模块(FCIM)上,FCIM还包含了加热、通风及空调(HVAC)控制模块的功能。接通空调开关时,FCIM通过网关模块(GWM)将此请求信号发送给HS1-CAN上的动力系统控制模块(PCM),PCM根据各种传感器的输入信号,控制空调压缩机工作。PCM通过空调压力传感器监测空调高压管路压力,当空调高压管路压力过高或过低时,PCM会中断空调压缩机的工作。在给定的环境温度中,如果空调高压管路压力低于参考值,PCM也会中断空调压缩机的工作。当PCM收到空调开类的谙束信号后.如果PCM未检测到空调压力传感器值过高或过低,环境温度高于2℃,且蒸发器温度高于2℃,则PCM给空调压缩机电磁离合器供电,空调压缩机电磁离合器接合;同时PCM根据蒸发器温度、环境温度、发动机转速、车速、空调高压管路压力、进气温度等向空调压缩机调节电磁阀发送PWM信号,从而调节空调压缩机的排量。

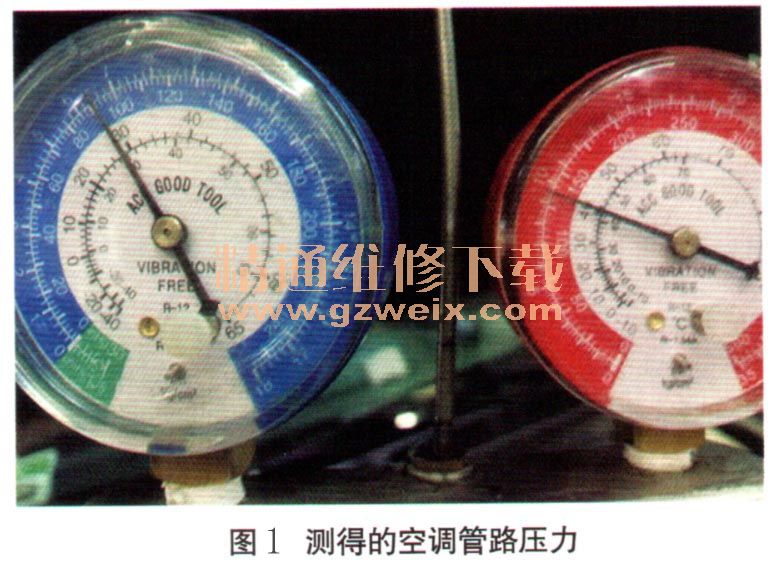

    通过观察确定空调压缩机电磁离合器已吸合,证明外在的控制条件已经全部满足。将发动机熄火,连接空调歧管压力表组,启动发动机,测得怠速时空调管路高压侧压力为9.8 bar(1 bar=100 kPa),低压侧压力为6.5 bar,如图1所示,这说明空调系统制冷剂的量是充足的,但是空调管路中并没有建立起足够的压力。根据上述的检查,分析认为造成该故障的可能原因有:空调压缩机内部损坏;空调压缩机调节电磁阀故障;PCM故障;相关线路故障。

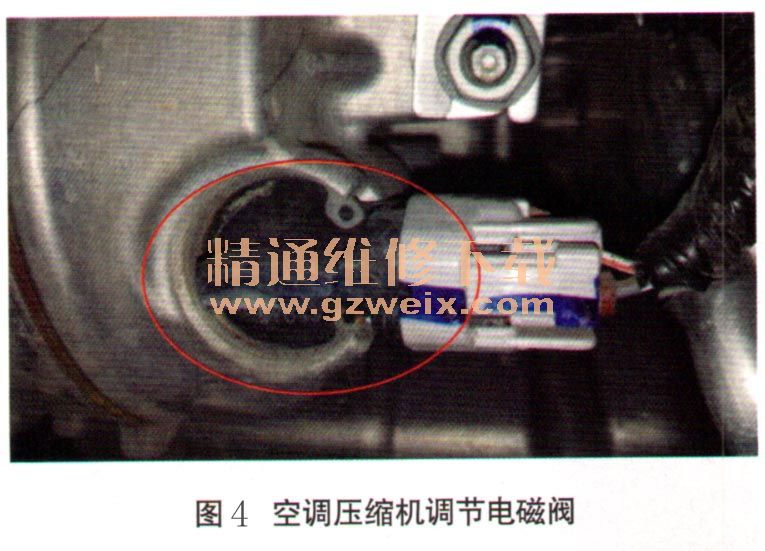

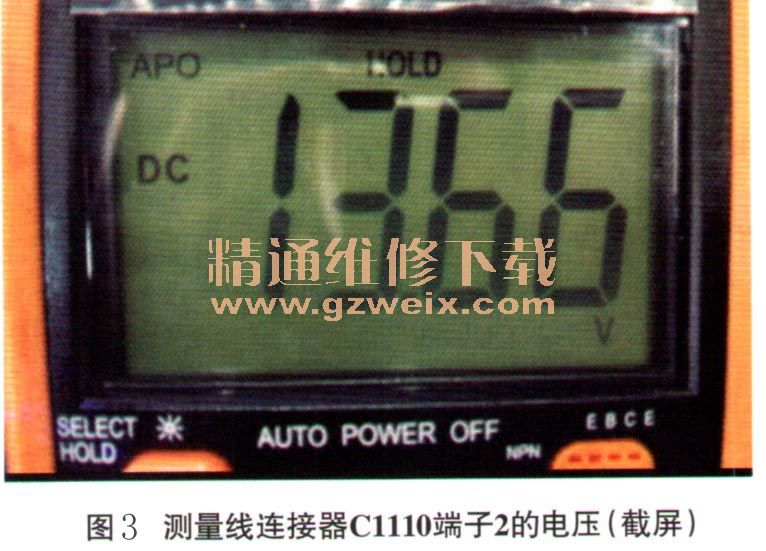

    鉴于该车是新车,且之前也没有出过任何碰撞事故,空调压缩机内部损坏的可能性非常小,将故障排查的重点首先放在空调压缩机调节电磁阀及其相关线路上。查阅空调压缩机控制电路(图2),启动发动机,接通空调开关,用万用表测量空调压缩机调节电磁阀导线连接器C1110端子2的电压,为13.66V(图3),供电正常。将发动机熄火,断开空调压缩机调节电磁阀导线连接器C1110和PCM导线连接器C1381B,测量压缩机控制电磁阀导线连接器C1110端子1与PCM导线连接器C1381B端子41之间的电阻,小于1Ω,正常,排除相关线路故障的可能。测量空调压缩机调节电磁阀的电阻,为12.3Ω;尝试调换空调压缩机调节电磁阀(图4),启动发动机,接通空调开关,连接空调歧管压力表,空调歧管压力表显示正常,推测故障车的空调压缩机调节电磁阀在动作时存在卡滞现象。





    故障排除:由于空调压缩机调节电磁阀无单独配件供货,只能订购新的空调压缩机总成。更换上新的空调压缩机总成后试车,空调制冷效果良好。至此,故障彻底排除。
    故障总结:该车故障在空调制冷系统故障中是不多见的。PCM在接收到空调系统的请求信号后,虽然外在的控制条件均已满足,且空调压缩机电磁离合器处于吸合状态,但空调压缩机调节电磁阀存在故障,导致空调系统不能正常工作。

    相关资料:2013-2016年长安福特蒙迪欧维修电路图

关键词:蒙迪欧
