福特福克斯轿车行李舱盖无法开启
来源:本站整理  作者:佚名  2019-03-16 09:52:15

    一辆行驶里程约12万km的长安福特福克斯轿车。用户反映:该车的行李舱盖无法开启。
    检查分析:维修人员接车后首先进行试车,发现行李舱盖无论是手动还是使用遥控器均无法打开,与用户描述的故障现象一致。根据维修经验判断,造成遥控器和手动开关同时失灵的情况,极有可能是线路出现了问题。本着这个思路,维修人员首先从车内爬到行李舱中并拆开行李舱盖装饰板,使用万用表对行李舱盖控制线路进行测量,发现线路的搭铁电阻为无穷大,说明搭铁线路存在问题。然后仔细对线路进行检查,果然发现了搭铁线束破损的地方(图1)。

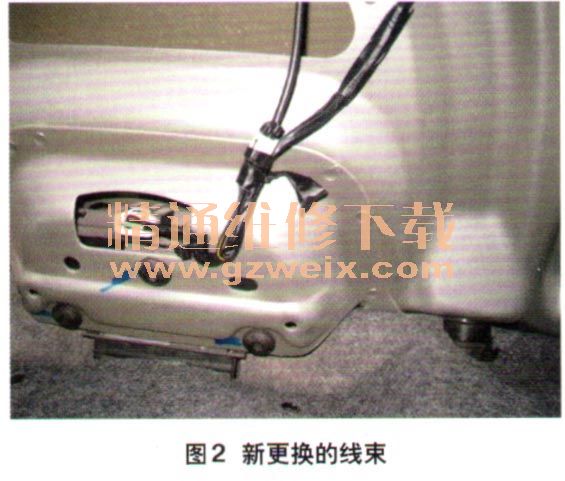

    由于使用时间过长,线束有些地方已经出现了不同程度的磨损,为了防止线束再次出现这样的情况,维修人员建议更换整根线束(图2)。更换完以后进行试车,遥控器可以正常开启行李舱盖,但是手动开关还是不能开启行李舱盖。再次使用万用表对行李舱盖线路进行检查,并没有短路或断路的情况,难道是开关本身出现了问题?更换全新的行李舱盖开关后,故障依旧存在。维修人员仔细查阅了该车的线路图后得知,控制行李舱盖开关的线路是中央接线盒(CJB) C95插接器中的26号端子。

    维修人员首先断开C95插接器,然后按下行李舱盖手动开关,使用万用表测量26号端子的导通情况,发现26号端子对搭铁不导通。然后断开C798插接器,测量2号端子对搭铁的导通情况,正常。接着维修人员直接将C95插接器的26号端子与C79时番接器的2号端子进行短接,发现行李舱盖可以开启,因此说明C95插接器至C798插接器之间的线路有问题。最后,维修人员依照线路图进行检查,最终发现该线路在前排座椅下方出现了折断的情况。
    故障排除:将出现折断的线路进行修复后试车,故障排除。
