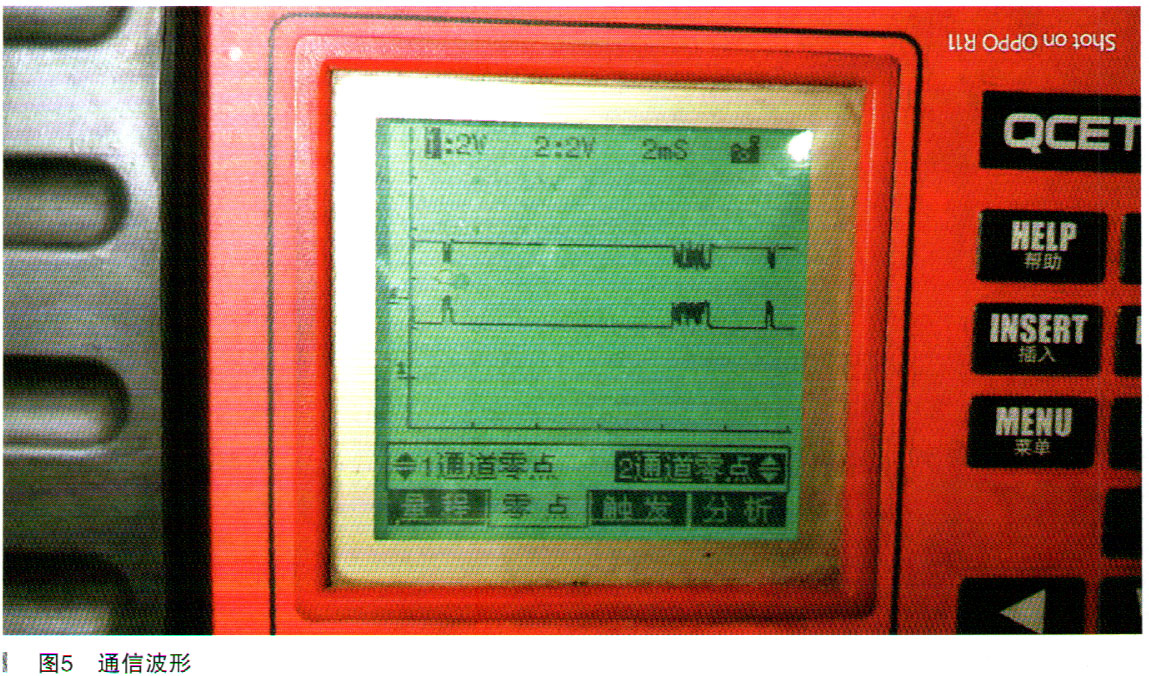

用示波器观察打开点火开关情况下的通信信号波形，如图5所示。
打开点火开关后，仪表上的防盗指示灯点亮1s后自动熄灭，试着启动发动机，发动机顺利着车。由此判断，新换上去的方向助力泵是有故障的助力泵，因为是帮其他修理厂诊断故障，所以把车辆交给这家修理厂，再次更换一新助力泵后，故障彻底排除。
故障总结：该车故障是由于方向助力控制单元内部故障导致不着车。因为其内部损坏，影响了防盗信息的传输，所以发动机控制单元在收不到来自钥匙的数据时，保护性的启动了防盗措施，导致不着车。
通过读取故障码，分析车的通信网络的组成，结合测量终端电阻的方法，确认问题的方向一一通信线路出现故障，再使用拔电控单元插头的方法，锁定了故障点。
此车动力网络由
ABS、发动机控制单元、仪表和方向助力泵组成。正常情况下，测量终端电阻应该为60Ω左右，在此范围内，CAN通信线连接正常，没有短路和断路情况发生。
