故障分析：

1 电子扇故障

2.线路故障

3.模块故障

维修过程： 1.车辆进店后，用 IDS 读取故障码，故障吗为：P0480 90217 P111A,检查车辆发现该车开空调或温度高时电子扇不工作，更换电子扇后，试车发现车辆行驶几分钟后空调不制冷。再次用 IDS 读取故障码，故障码 P0480 依然存在，查看数据量显示电子扇占空比不正常，该车水温高时，电子扇占空比比较低，查看其他车辆发现在车辆水温高时，电子扇占空比比较高，对比后发现水温到 93°时空调停止工作，电子扇也不工作，水温降下来后，电子扇空调都正常工作，初步判断为电子扇线路或模块故障。

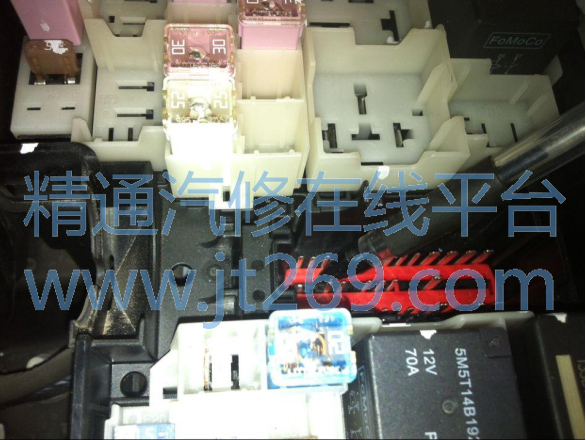

2.检查电子扇线路时发现线路 C90 插头和保险盒连接的 15号针脚脱落造成线路连接不良，有可能导致以上故障。固定15 号针脚时发现 15 号针脚无法固定（固定卡槽脱落），查看16 号针脚是一个空插孔无其他线路连接，将 15 号针脚和 16号针脚插孔对调位置后，观看数据流发现数据流正常，试车后故障没有再现，确定故障已排除。



总 结 :号线的 15 号针脚固定孔损坏无法固定，长时间接触不良电子扇工作不正常，导致电子扇损坏，出现以上故障
