故障分析：

1、 起动机或起动系统相关线路出现故障

2、 HS--CAN 线路出现虚接或短路

3、 影响起动的模块现故障

故障诊断及思路： 车辆进站后我们首先验证故障这时起动车辆一切正常故障现象消失很明显此故障是个间歇性的，我们使用 IDS 进行自测发现有如下故障码



通过看故障码可以发现问题可能为高速网路出现问题或高速网络上的模块出现问题，故障码可以清除。通过反复起动车辆试车故障很快就出现了，正如客户所描述仪表显示一切正常起动机不工作。我们赶紧使用 IDS 对该车进行网络测试发现这时 TCM 安装失败，故障消失后进行网络测试 TCM 安装合格。由此我们把故障点锁止在 TCM 模块上和模块的电源，搭铁及网络线上按照维修电路图进行逐一测量电路图如下

通过测量 TCM 模块的电源，搭铁和正常车测得数据进行对比基本数据都一样说明模块的电源，搭铁正常于是我们继续测量模块的网络线线路图如下

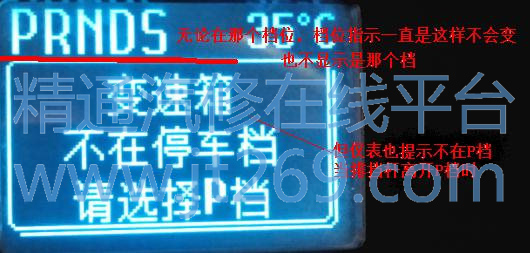

通过测量线路我们把故障点锁定到TCM上，找来试驾车对TCM做 ABA 测试。将故障车的 TCM 安装到正常车上通过反复测试也会出现间歇性无法启动，出现故障时做网络测试也是 TCM安装失败。到这我们都以为故障找到了就是 TCM 的问题，把试驾车的 TCM 安装到故障车上车辆彻底无法起动了再次做网络测试就是 TCM 合格车辆就是无法起动，此时已经不知道该如何下手了。后来和热线老师沟通反馈在老师的指导下查看车辆的档位信息，在查看仪表时发现了问题图片如下

难道是 TCM 没有安装好检测不到 P 档信号才导致车辆无法起动的于是我们使用 IDS 进 TCM 查看档位信号果然不显档位图片如下
