福特新福克斯无法启动
来源:本站整理  作者:佚名  2023-06-13 08:38:36

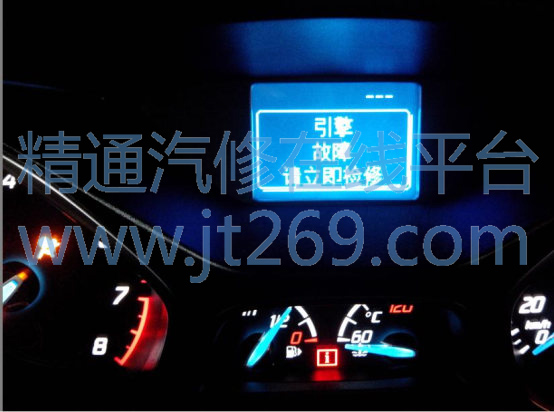

 故障现象: 仪表显引擎故障,启动时发动机无任何反应。

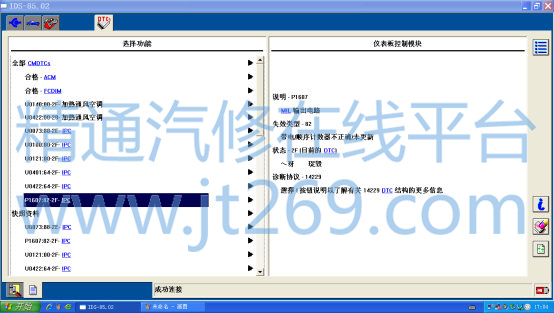

维修过程: 外观无明显损坏, 首先用 IDS 检查发现 IDS 与 PCM无法连接, VCM 连接正常.从先前对话进入,进行网络测试,高速网络全部失败。说明在高速网络中存在故障。如图 1:

故锁定高速网络上,首先检测高速网络的电压: CAN+:0.6V,CAN-0.9V.明显有问题。
再此测量高速网的端电阻为:为 2~4Ω 说明电路中存在短路的现 X。
分析:引起此类故障的有:
1) 模块本身出现问题
2) 线路问题

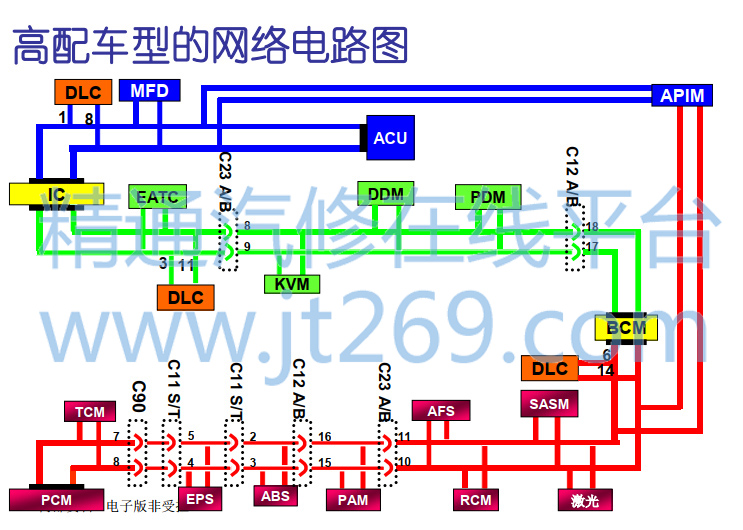

结合维修资料(线路图)进行分段查找。如图2 :

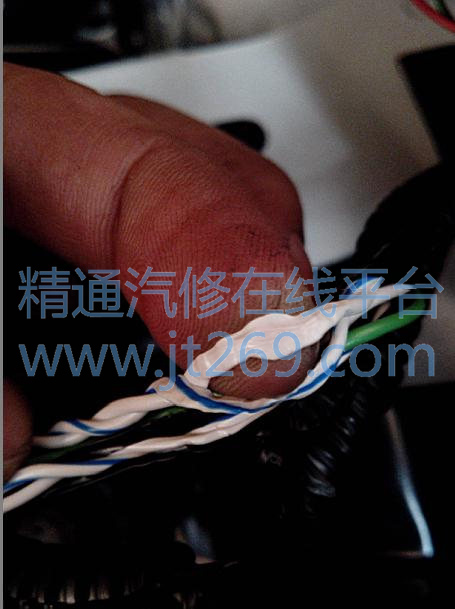

断开 23AB#插头测量,在测量 6#和 14#诊断针脚电阻为 120欧姆,说明 23AB#插头至诊断脚之间的线路和模块没有短路现象,故再次缩小到 C23AB#之前的线路及模块了。 C23AB#之前就是 PAM,ABS,EPS,PCM 模块及线路了,断开 C90 插头但故障还是依旧,证明 C90 至 PCM 之间的线路和模块正常。再次缩小故障范围,故锁定 C90-23AB 插头之间的线路和模块了。 准备测检 ABS 插头和之间的线路,拆开电瓶检测线路时发现线束已被电瓶盒底座压砸在一起了导致高速网络线路相短路之间短路。如图:
分开线束重新包扎验证故障排除。
维修总结: 遇到新车出现的类似故障一定不要盲目的去拆,要先思而后动,尽量用上现有的设备检测了在动手。
